厨房烟道安装工程施工方案

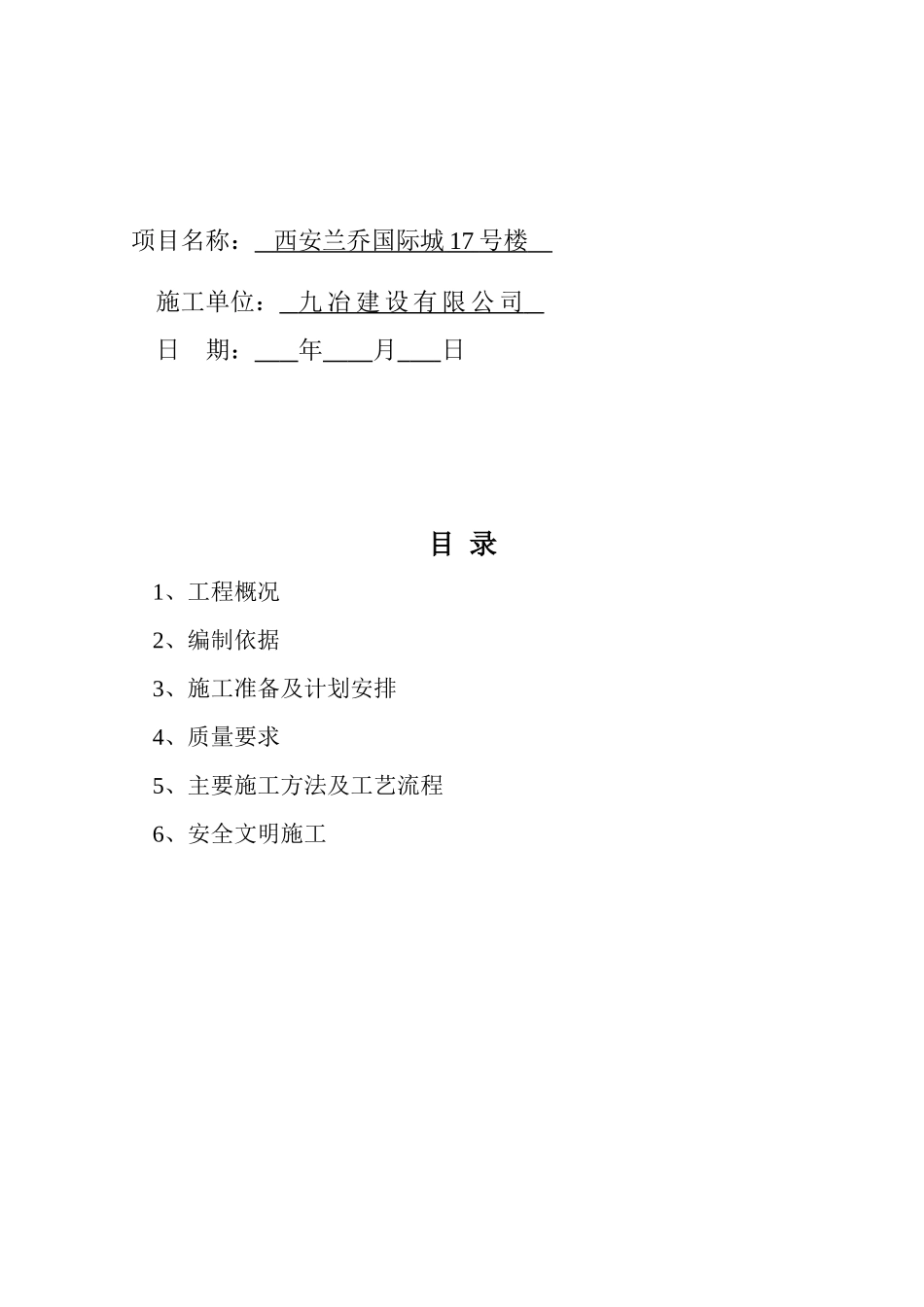

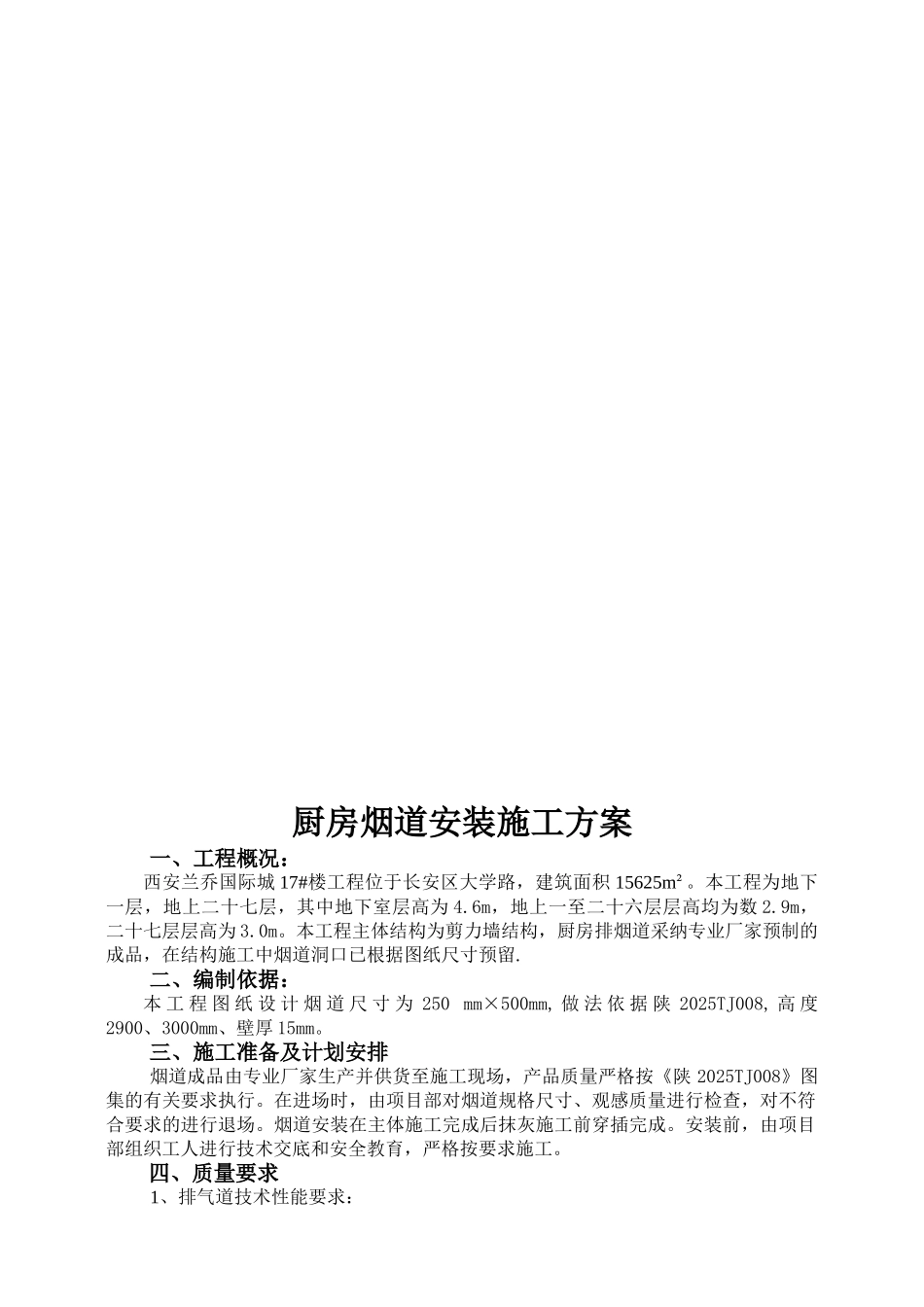

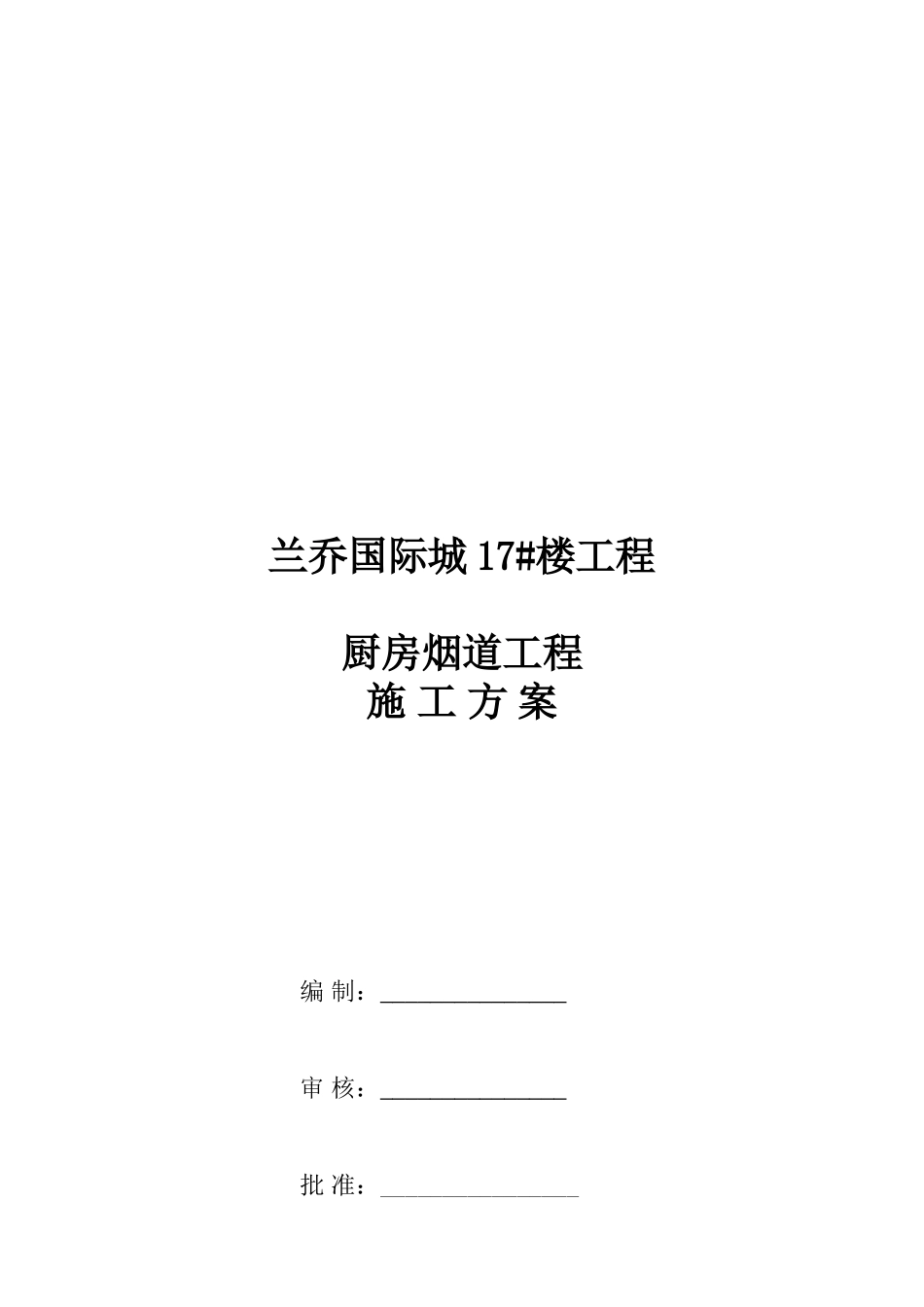

兰乔国际城 17#楼工程厨房烟道工程施 工 方 案 编 制：_______________ 审 核：_______________ 批 准：________________ 项目名称： 西安兰乔国际城 17 号楼 施工单位： 九 冶 建 设 有 限 公 司 日 期： 年 月 日目 录1、工程概况2、编制依据3、施工准备及计划安排4、质量要求5、主要施工方法及工艺流程6、安全文明施工厨房烟道安装施工方案一、工程概况：西安兰乔国际城 17#楼工程位于长安区大学路，建筑面积 15625m²。本工程为地下一层，地上二十七层，其中地下室层高为 4.6m，地上一至二十六层层高均为数 2.9m，二十七层层高为 3.0m。本工程主体结构为剪力墙结构，厨房排烟道采纳专业厂家预制的成品，在结构施工中烟道洞口已根据图纸尺寸预留.二、编制依据：本 工 程 图 纸 设 计 烟 道 尺 寸 为 250 mm×500mm, 做 法 依 据 陕 2025TJ008, 高 度2900、3000mm、壁厚 15mm。三、施工准备及计划安排 烟道成品由专业厂家生产并供货至施工现场，产品质量严格按《陕 2025TJ008》图集的有关要求执行。在进场时，由项目部对烟道规格尺寸、观感质量进行检查，对不符合要求的进行退场。烟道安装在主体施工完成后抹灰施工前穿插完成。安装前，由项目部组织工人进行技术交底和安全教育，严格按要求施工。四、质量要求1、排气道技术性能要求：（1）垂直承载力≥90KN。（2）抗柔性冲击：10㎏砂袋，由 1 米高度自由落下，同一位置冲击 5 次的条件下，排气道制品不开裂。（3）耐火极限：≥1.0h2、尺寸允许偏差：排气道制品允许偏差 单位:㎜长度 L横断面外廓公差断面对角线差值垂直度平整度AB0，-9+2，-4+2，-3≤7≤1:400≤7注：垂直度系指管体外壁面相对于管体端面而言。五、主要施工方法及工艺流程工艺流程烟道尺寸位置校正→首层砂浆找平→安装烟道→自检烟道垂直度→监理验收签字两次 C20 砼填实预留孔→抹灰1、结构施工中根据图集预留洞为 300х550，洞的预留采纳现浇板上安装竹胶板钉制的盒子，在混凝土终凝后拆除预埋盒，形成的留洞每层的平面位置要一致，上下对比，尺寸一致。2、烟气道的施工安装，安装前必须对烟气道进行检查，并校对型号，清理烟气道毛边。排风道系统应竖直向上布置，不得中途转弯或水平布置。3、烟气道安装顺序应从首层开始自下而上逐层安装, 首层安装时必须用 1：2 水泥砂浆找平，每两层做一次承托处理。4、烟气道定位应按建筑平面结合现场实际情况划线...
