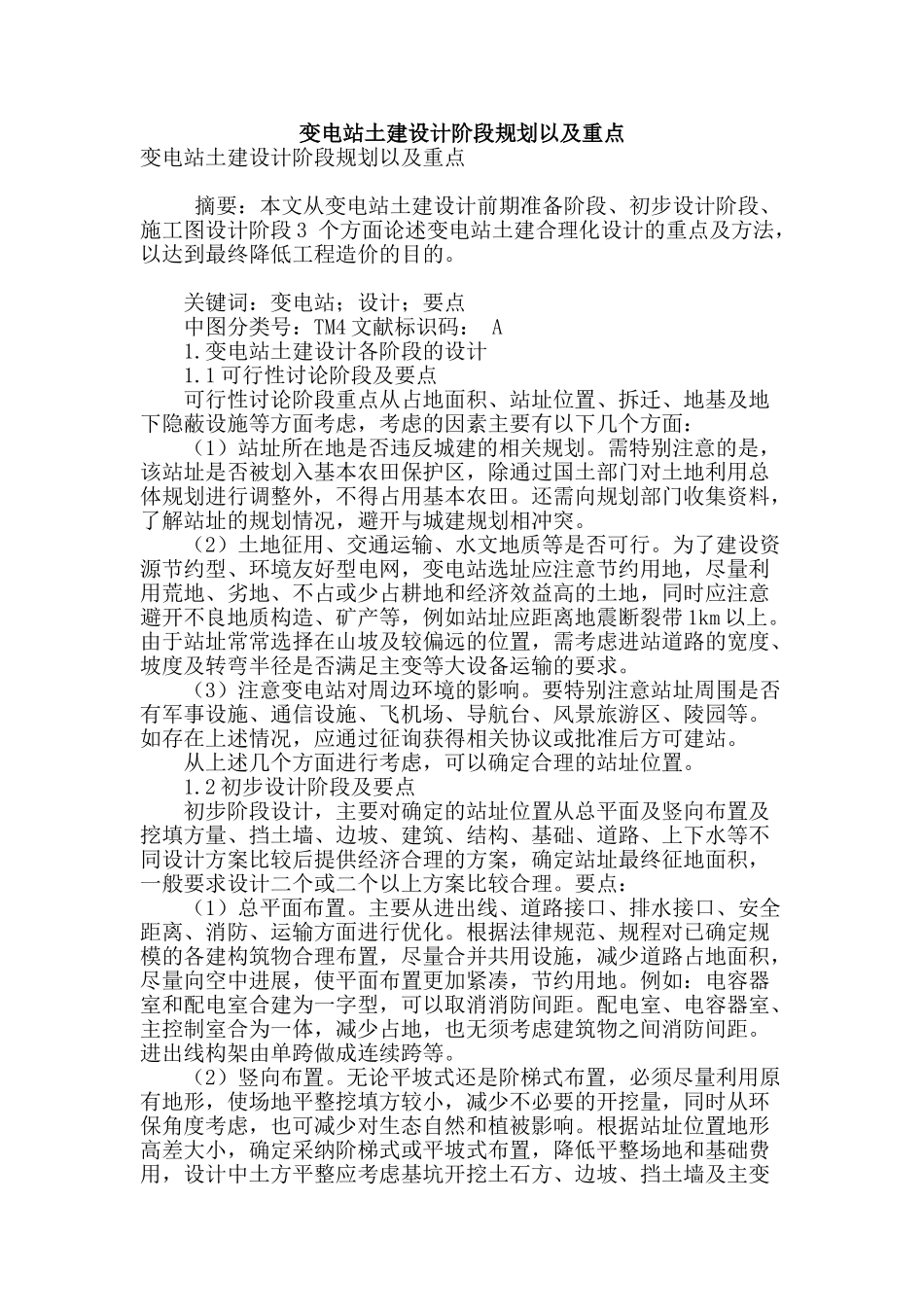

变电站土建设计阶段规划以及重点变电站土建设计阶段规划以及重点 摘要：本文从变电站土建设计前期准备阶段、初步设计阶段、施工图设计阶段 3 个方面论述变电站土建合理化设计的重点及方法，以达到最终降低工程造价的目的。 关键词：变电站；设计；要点 中图分类号：TM4 文献标识码： A 1.变电站土建设计各阶段的设计 1.1 可行性讨论阶段及要点 可行性讨论阶段重点从占地面积、站址位置、拆迁、地基及地下隐蔽设施等方面考虑，考虑的因素主要有以下几个方面： （1）站址所在地是否违反城建的相关规划。需特别注意的是，该站址是否被划入基本农田保护区，除通过国土部门对土地利用总体规划进行调整外，不得占用基本农田。还需向规划部门收集资料，了解站址的规划情况，避开与城建规划相冲突。 （2）土地征用、交通运输、水文地质等是否可行。为了建设资源节约型、环境友好型电网，变电站选址应注意节约用地，尽量利用荒地、劣地、不占或少占耕地和经济效益高的土地，同时应注意避开不良地质构造、矿产等，例如站址应距离地震断裂带 1km 以上。由于站址常常选择在山坡及较偏远的位置，需考虑进站道路的宽度、坡度及转弯半径是否满足主变等大设备运输的要求。 （3）注意变电站对周边环境的影响。要特别注意站址周围是否有军事设施、通信设施、飞机场、导航台、风景旅游区、陵园等。如存在上述情况，应通过征询获得相关协议或批准后方可建站。 从上述几个方面进行考虑，可以确定合理的站址位置。 1.2 初步设计阶段及要点 初步阶段设计，主要对确定的站址位置从总平面及竖向布置及挖填方量、挡土墙、边坡、建筑、结构、基础、道路、上下水等不同设计方案比较后提供经济合理的方案，确定站址最终征地面积，一般要求设计二个或二个以上方案比较合理。要点： （1）总平面布置。主要从进出线、道路接口、排水接口、安全距离、消防、运输方面进行优化。根据法律规范、规程对已确定规模的各建构筑物合理布置，尽量合并共用设施，减少道路占地面积，尽量向空中进展，使平面布置更加紧凑，节约用地。例如：电容器室和配电室合建为一字型，可以取消消防间距。配电室、电容器室、主控制室合为一体，减少占地，也无须考虑建筑物之间消防间距。进出线构架由单跨做成连续跨等。 （2）竖向布置。无论平坡式还是阶梯式布置，必须尽量利用原有地形，使场地平整挖填方较小，减少不必要的开挖量，同时从环保角度考虑，也可减少对生态自然和植被影响。...
