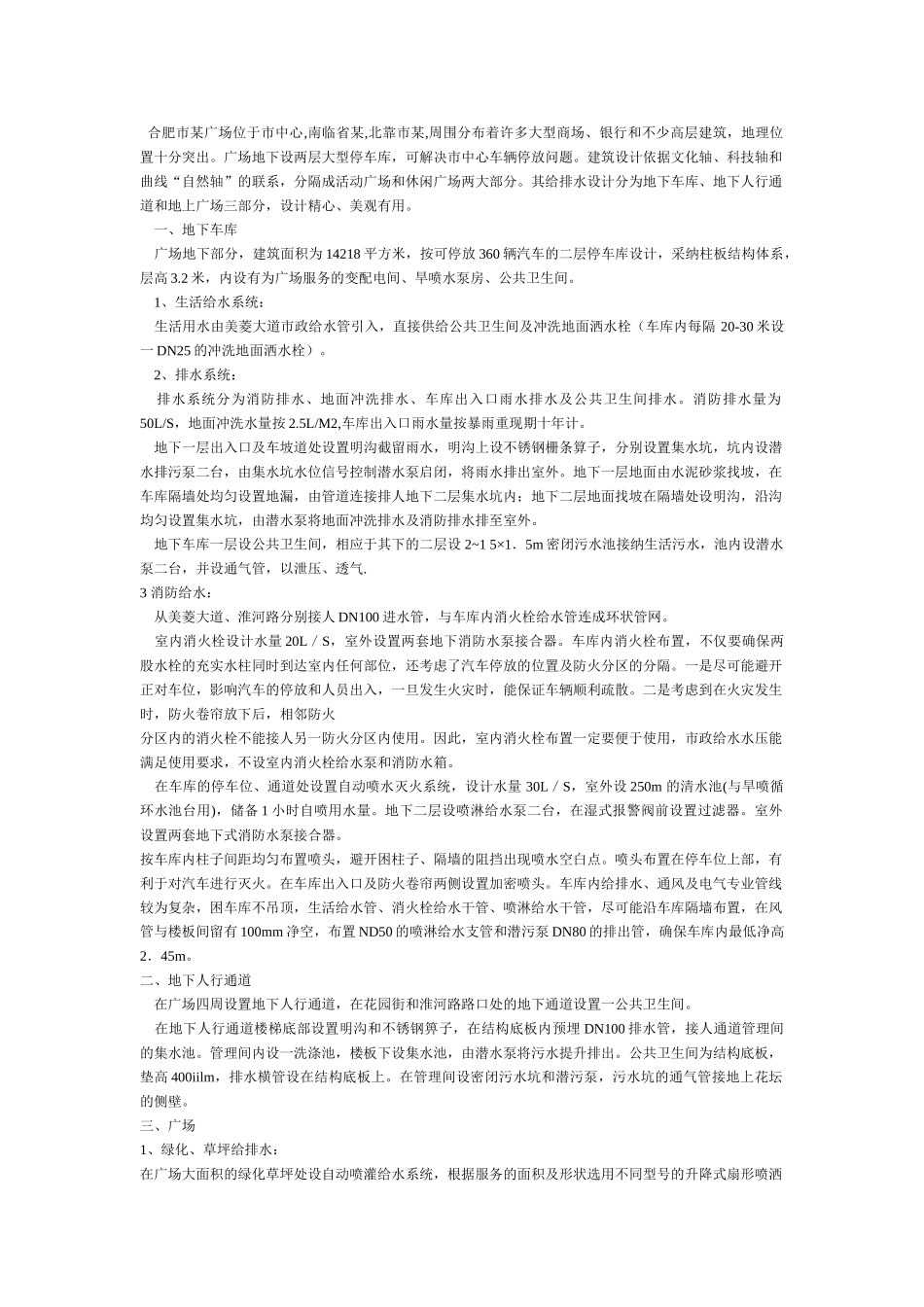

合肥市某广场位于市中心,南临省某,北靠市某,周围分布着许多大型商场、银行和不少高层建筑，地理位置十分突出。广场地下设两层大型停车库，可解决市中心车辆停放问题。建筑设计依据文化轴、科技轴和曲线“自然轴”的联系，分隔成活动广场和休闲广场两大部分。其给排水设计分为地下车库、地下人行通道和地上广场三部分，设计精心、美观有用。 一、地下车库 广场地下部分，建筑面积为 14218 平方米，按可停放 360 辆汽车的二层停车库设计，采纳柱板结构体系，层高 3.2 米，内设有为广场服务的变配电间、旱喷水泵房、公共卫生间。 1、生活给水系统： 生活用水由美菱大道市政给水管引入，直接供给公共卫生间及冲洗地面洒水栓（车库内每隔 20-30 米设一 DN25 的冲洗地面洒水栓）。 2、排水系统： 排水系统分为消防排水、地面冲洗排水、车库出入口雨水排水及公共卫生间排水。消防排水量为50L/S，地面冲洗水量按 2.5L/M2,车库出入口雨水量按暴雨重现期十年计。 地下一层出入口及车坡道处设置明沟截留雨水，明沟上设不锈钢栅条算子，分别设置集水坑，坑内设潜水排污泵二台，由集水坑水位信号控制潜水泵启闭，将雨水排出室外。地下一层地面由水泥砂浆找坡，在车库隔墙处均匀设置地漏，由管道连接排人地下二层集水坑内；地下二层地面找坡在隔墙处设明沟，沿沟均匀设置集水坑，由潜水泵将地面冲洗排水及消防排水排至室外。 地下车库一层设公共卫生间，相应于其下的二层设 2~1 5×1．5m 密闭污水池接纳生活污水，池内设潜水泵二台，并设通气管，以泄压、透气.3 消防给水： 从美菱大道、淮河路分别接人 DN100 进水管，与车库内消火栓给水管连成环状管网。 室内消火栓设计水量 20L／S，室外设置两套地下消防水泵接合器。车库内消火栓布置，不仅要确保两股水栓的充实水柱同时到达室内任何部位，还考虑了汽车停放的位置及防火分区的分隔。一是尽可能避开正对车位，影响汽车的停放和人员出入，一旦发生火灾时，能保证车辆顺利疏散。二是考虑到在火灾发生时，防火卷帘放下后，相邻防火分区内的消火栓不能接人另一防火分区内使用。因此，室内消火栓布置一定要便于使用，市政给水水压能满足使用要求，不设室内消火栓给水泵和消防水箱。 在车库的停车位、通道处设置自动喷水灭火系统，设计水量 30L／S，室外设 250m 的清水池(与旱喷循环水池台用)，储备 1 小时自喷用水量。地下二层设喷淋给水泵二台，在湿式报警阀前设置过滤器。室外设...
