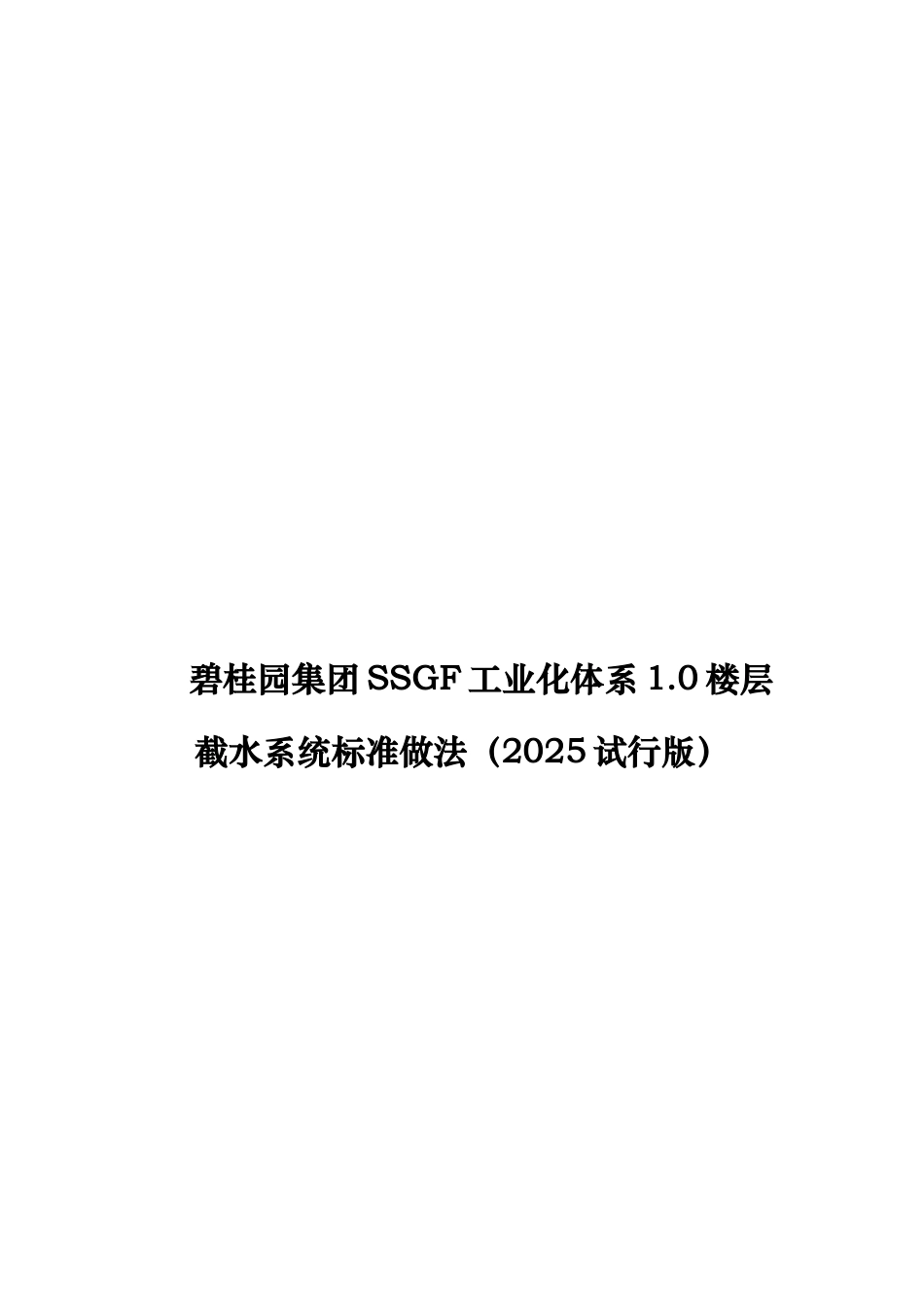

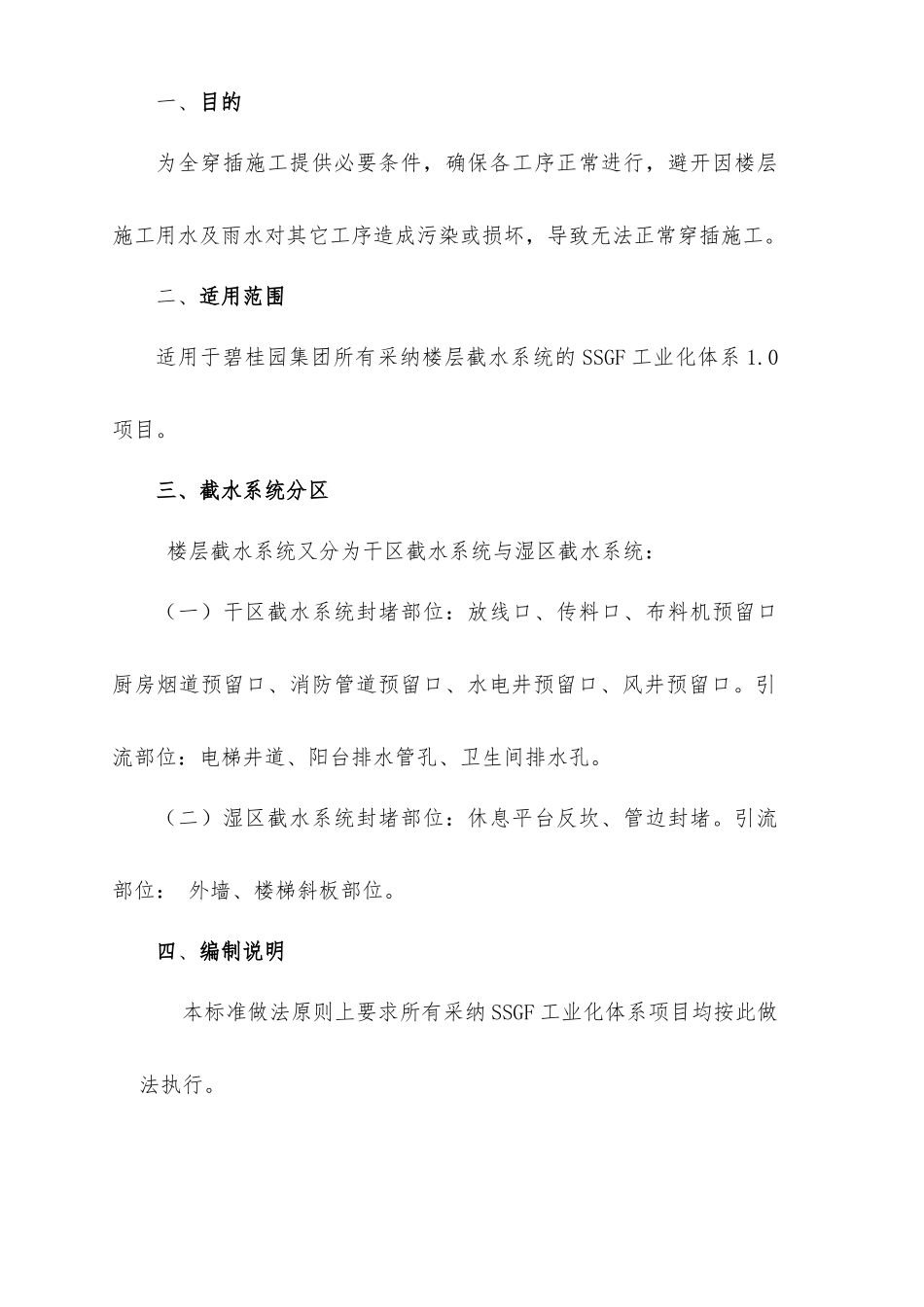

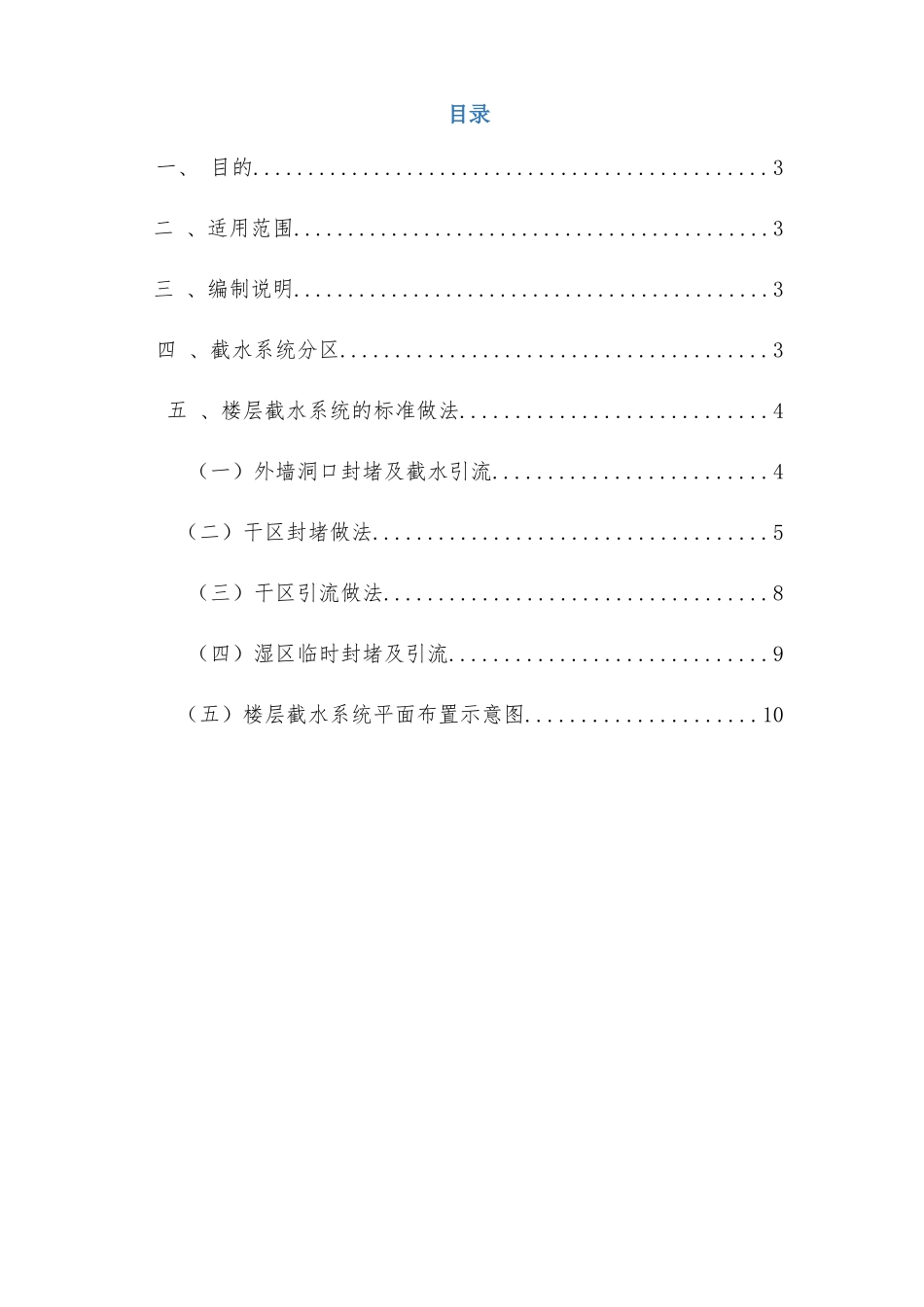

碧桂园集团 SSGF 工业化体系 1.0 楼层截水系统标准做法（2025 试行版）目录一、 目的...............................................3二 、适用范围............................................3三 、编制说明............................................3四 、截水系统分区.......................................3五 、楼层截水系统的标准做法............................4（一）外墙洞口封堵及截水引流.........................4（二）干区封堵做法....................................5（三）干区引流做法...................................8（四）湿区临时封堵及引流.............................9（五）楼层截水系统平面布置示意图.....................10一、目的为全穿插施工提供必要条件，确保各工序正常进行，避开因楼层施工用水及雨水对其它工序造成污染或损坏，导致无法正常穿插施工。二、适用范围适用于碧桂园集团所有采纳楼层截水系统的 SSGF 工业化体系 1.0项目。三、截水系统分区 楼层截水系统又分为干区截水系统与湿区截水系统：（一）干区截水系统封堵部位：放线口、传料口、布料机预留口厨房烟道预留口、消防管道预留口、水电井预留口、风井预留口。引流部位：电梯井道、阳台排水管孔、卫生间排水孔。（二）湿区截水系统封堵部位：休息平台反坎、管边封堵。引流部位： 外墙、楼梯斜板部位。四、编制说明本标准做法原则上要求所有采纳 SSGF 工业化体系项目均按此做法执行。 五、楼层截水系统的标准做法（一）外墙洞口封堵及截水引流1.铝合金窗框安装（1）根据铝窗型材在铝模图纸深化时预留防水企 口，内高外低不少于 2CM；（2）在 N-2 层完成铝窗框的安装，与结构采纳“几”字码固定，固定间距满足要求。2.铝合金窗边塞缝（1）采纳枪筒注射式专业防水砂浆塞缝；（2）密实度不小于 99%。3. 铝合金窗固定玻璃安装（1）铝窗固定玻璃在窗框安装好后随即安装，并打胶做好成品保护。4 .铝合金窗扇安装（1）铝合金窗扇在 N-4 层开始安装，并做好成品保护。5.外墙螺杆洞封堵（1）外墙螺杆洞在 N-1 层开始封堵；（2）对螺杆洞内、外侧采纳机械扩孔，深 20mm、外直径 40mm 的喇叭形，并将扩孔部分的 PVC 管除去；（3）清理孔内杂物垃圾，周边浇水湿润；（4）灌注防水砂浆：从内侧往孔洞中注入聚合物防水砂浆，（5）外侧处理：孔洞及周边 100mm 范围，刷自愈合防水涂料做防水加强处理。6....
