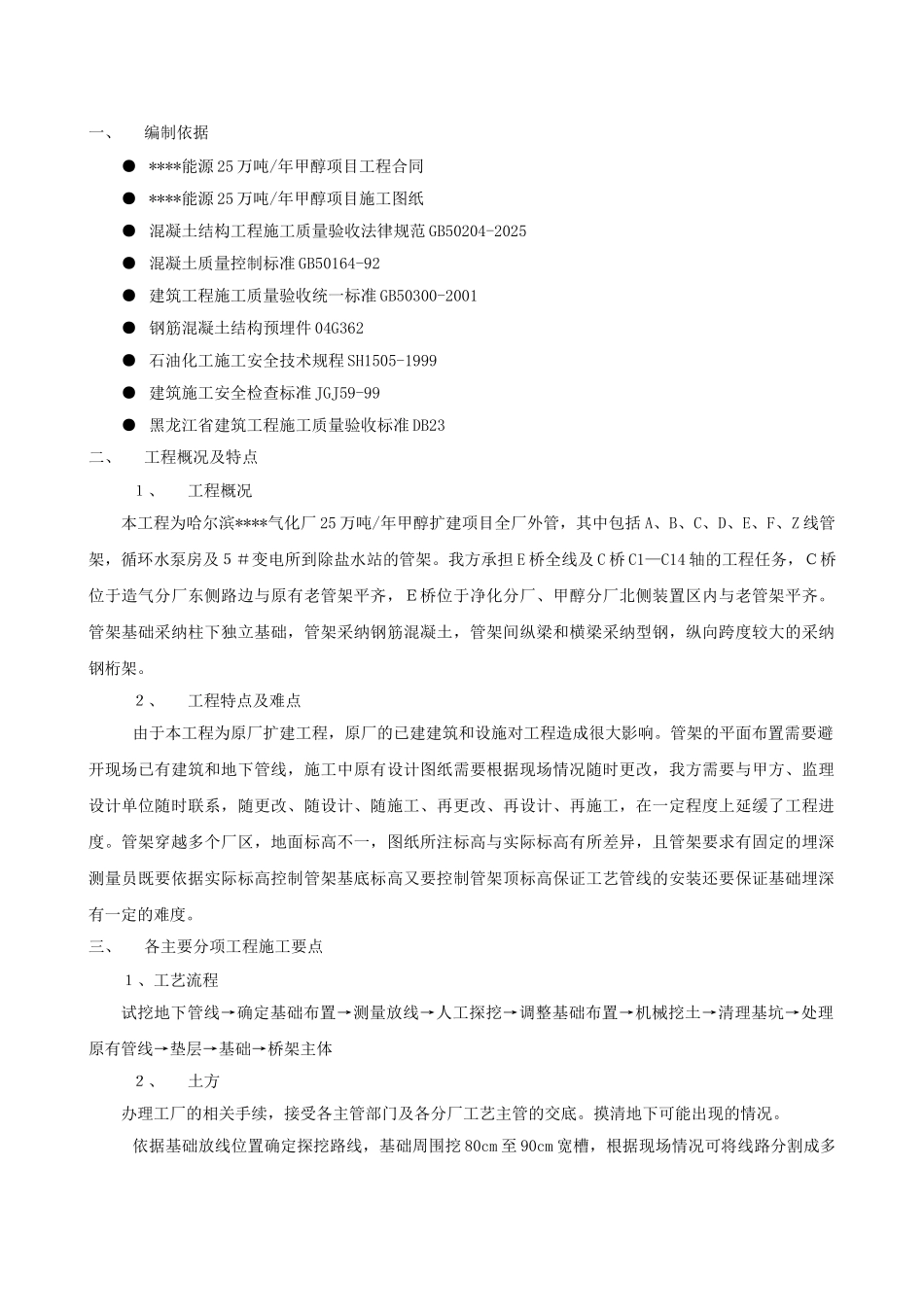

一、编制依据● ****能源 25 万吨/年甲醇项目工程合同● ****能源 25 万吨/年甲醇项目施工图纸● 混凝土结构工程施工质量验收法律规范 GB50204-2025● 混凝土质量控制标准 GB50164-92● 建筑工程施工质量验收统一标准 GB50300-2001● 钢筋混凝土结构预埋件 04G362● 石油化工施工安全技术规程 SH1505-1999● 建筑施工安全检查标准 JGJ59-99● 黑龙江省建筑工程施工质量验收标准 DB23二、工程概况及特点１、工程概况本工程为哈尔滨****气化厂 25 万吨/年甲醇扩建项目全厂外管，其中包括 A、B、C、D、E、F、Z 线管架，循环水泵房及５＃变电所到除盐水站的管架。我方承担 E 桥全线及 C 桥 C1—C14 轴的工程任务，Ｃ桥位于造气分厂东侧路边与原有老管架平齐，Ｅ桥位于净化分厂、甲醇分厂北侧装置区内与老管架平齐。管架基础采纳柱下独立基础，管架采纳钢筋混凝土，管架间纵梁和横梁采纳型钢，纵向跨度较大的采纳钢桁架。２、工程特点及难点由于本工程为原厂扩建工程，原厂的已建建筑和设施对工程造成很大影响。管架的平面布置需要避开现场已有建筑和地下管线，施工中原有设计图纸需要根据现场情况随时更改，我方需要与甲方、监理设计单位随时联系，随更改、随设计、随施工、再更改、再设计、再施工，在一定程度上延缓了工程进度。管架穿越多个厂区，地面标高不一，图纸所注标高与实际标高有所差异，且管架要求有固定的埋深测量员既要依据实际标高控制管架基底标高又要控制管架顶标高保证工艺管线的安装还要保证基础埋深有一定的难度。三、各主要分项工程施工要点１、工艺流程试挖地下管线→确定基础布置→测量放线→人工探挖→调整基础布置→机械挖土→清理基坑→处理原有管线→垫层→基础→桥架主体２、土方 办理工厂的相关手续，接受各主管部门及各分厂工艺主管的交底。摸清地下可能出现的情况。依据基础放线位置确定探挖路线，基础周围挖 80cm 至 90cm 宽槽，根据现场情况可将线路分割成多个部分进行探挖。撒好灰线后人工用锹、镐作业。施工前对工人进行详细的安全交底和技术交底。Ｃ桥挖至地平以下 2.2m，E 桥挖至地平以下 2.3m，当挖至地下 1.5m 实行一定的支护措施。由于哈尔滨冻土深度在 2m，人工挖土有一定的困难，要选用能吃苦耐劳有挖冻土经验的工人。必要时可以使用工厂内的蒸汽化冻。在可能有管线的位置派施工班组长重点监督，快挖至管线时要小心翼翼、一点一点的挖，最终确定管线的位置。人工探...
