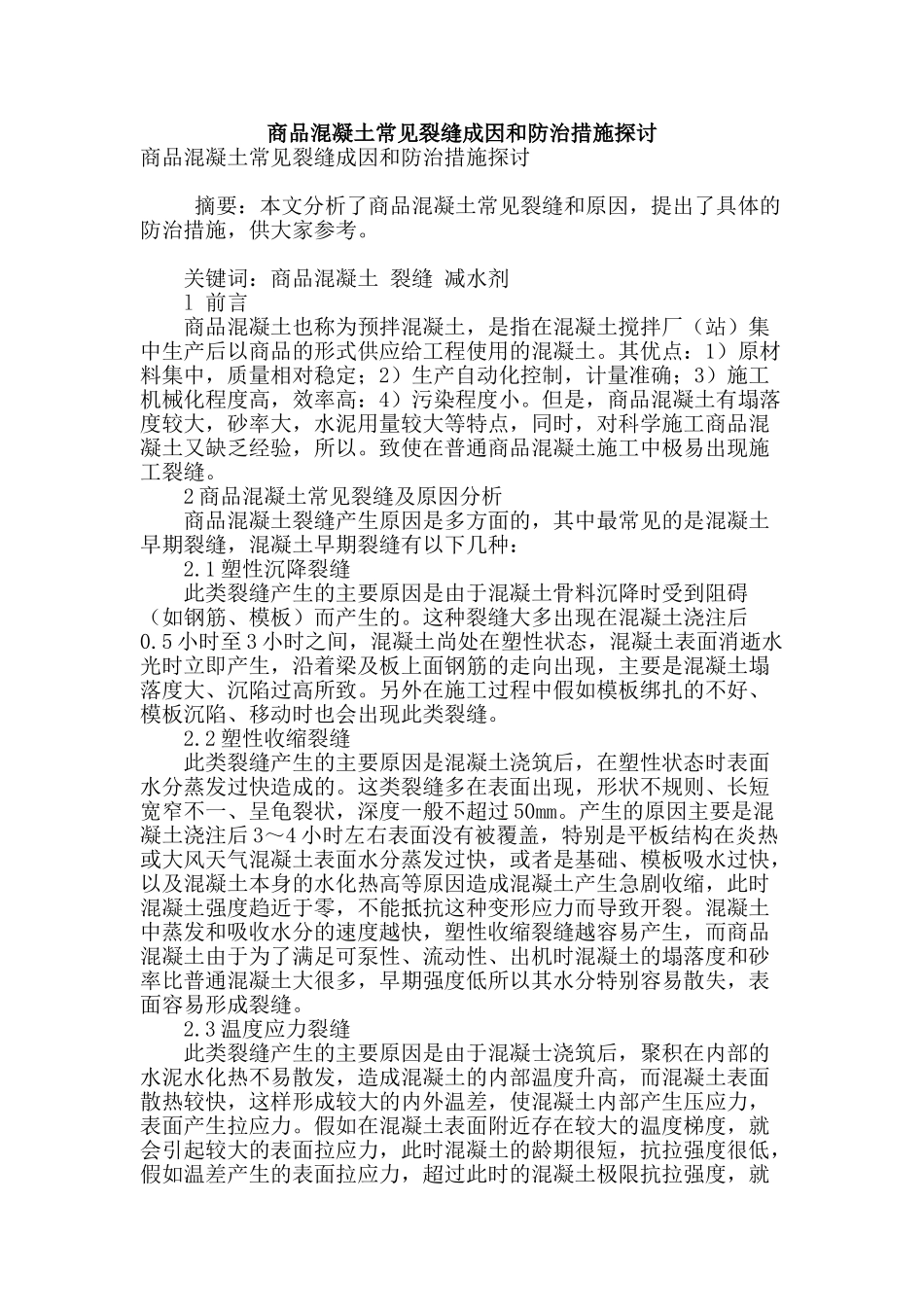

商品混凝土常见裂缝成因和防治措施探讨商品混凝土常见裂缝成因和防治措施探讨 摘要：本文分析了商品混凝土常见裂缝和原因，提出了具体的防治措施，供大家参考。 关键词：商品混凝土 裂缝 减水剂 l 前言 商品混凝土也称为预拌混凝土，是指在混凝土搅拌厂（站）集中生产后以商品的形式供应给工程使用的混凝土。其优点：1）原材料集中，质量相对稳定；2）生产自动化控制，计量准确；3）施工机械化程度高，效率高：4）污染程度小。但是，商品混凝土有塌落度较大，砂率大，水泥用量较大等特点，同时，对科学施工商品混凝土又缺乏经验，所以。致使在普通商品混凝土施工中极易出现施工裂缝。 2 商品混凝土常见裂缝及原因分析 商品混凝土裂缝产生原因是多方面的，其中最常见的是混凝土早期裂缝，混凝土早期裂缝有以下几种： 2.1 塑性沉降裂缝 此类裂缝产生的主要原因是由于混凝土骨料沉降时受到阻碍（如钢筋、模板）而产生的。这种裂缝大多出现在混凝土浇注后0.5 小时至 3 小时之间，混凝土尚处在塑性状态，混凝土表面消逝水光时立即产生，沿着梁及板上面钢筋的走向出现，主要是混凝土塌落度大、沉陷过高所致。另外在施工过程中假如模板绑扎的不好、模板沉陷、移动时也会出现此类裂缝。 2.2 塑性收缩裂缝 此类裂缝产生的主要原因是混凝土浇筑后，在塑性状态时表面水分蒸发过快造成的。这类裂缝多在表面出现，形状不规则、长短宽窄不一、呈龟裂状，深度一般不超过 50mm。产生的原因主要是混凝土浇注后 3～4 小时左右表面没有被覆盖，特别是平板结构在炎热或大风天气混凝土表面水分蒸发过快，或者是基础、模板吸水过快，以及混凝土本身的水化热高等原因造成混凝土产生急剧收缩，此时混凝土强度趋近于零，不能抵抗这种变形应力而导致开裂。混凝土中蒸发和吸收水分的速度越快，塑性收缩裂缝越容易产生，而商品混凝土由于为了满足可泵性、流动性、出机时混凝土的塌落度和砂率比普通混凝土大很多，早期强度低所以其水分特别容易散失，表面容易形成裂缝。 2.3 温度应力裂缝 此类裂缝产生的主要原因是由于混凝士浇筑后，聚积在内部的水泥水化热不易散发，造成混凝土的内部温度升高，而混凝土表面散热较快，这样形成较大的内外温差，使混凝土内部产生压应力，表面产生拉应力。假如在混凝土表面附近存在较大的温度梯度，就会引起较大的表面拉应力，此时混凝土的龄期很短，抗拉强度很低，假如温差产生的表面拉应力，超过此时的混凝土极限抗拉...
