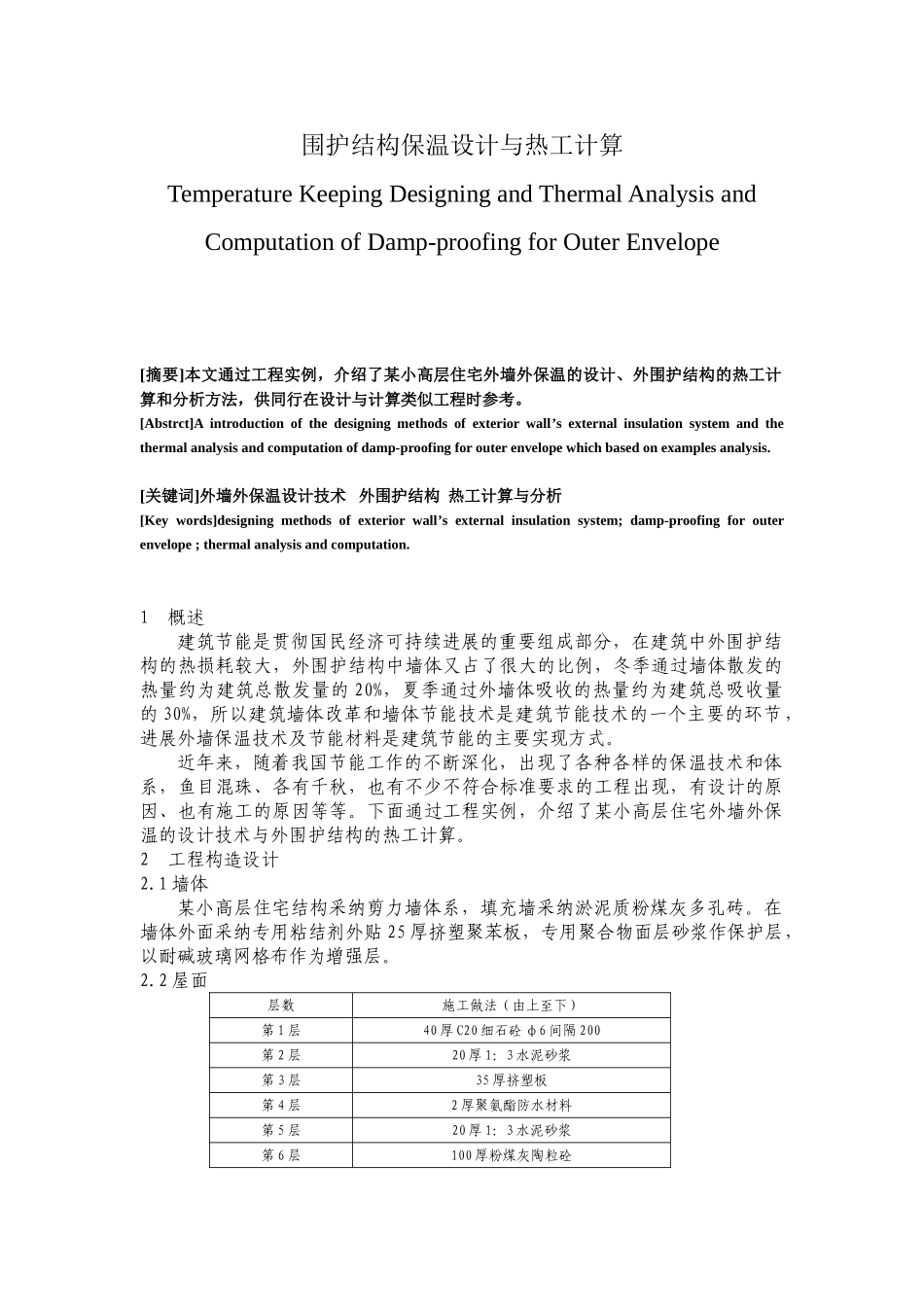

围护结构保温设计与热工计算Temperature Keeping Designing and Thermal Analysis and Computation of Damp-proofing for Outer Envelope[摘要]本文通过工程实例，介绍了某小高层住宅外墙外保温的设计、外围护结构的热工计算和分析方法，供同行在设计与计算类似工程时参考。[Abstrct]A introduction of the designing methods of exterior wall’s external insulation system and the thermal analysis and computation of damp-proofing for outer envelope which based on examples analysis.[关键词]外墙外保温设计技术 外围护结构 热工计算与分析[Key words]designing methods of exterior wall’s external insulation system; damp-proofing for outer envelope ; thermal analysis and computation.1概述建筑节能是贯彻国民经济可持续进展的重要组成部分，在建筑中外围护结构的热损耗较大，外围护结构中墙体又占了很大的比例，冬季通过墙体散发的热量约为建筑总散发量的 20%，夏季通过外墙体吸收的热量约为建筑总吸收量的 30%，所以建筑墙体改革和墙体节能技术是建筑节能技术的一个主要的环节，进展外墙保温技术及节能材料是建筑节能的主要实现方式。近年来，随着我国节能工作的不断深化，出现了各种各样的保温技术和体系，鱼目混珠、各有千秋，也有不少不符合标准要求的工程出现，有设计的原因、也有施工的原因等等。下面通过工程实例，介绍了某小高层住宅外墙外保温的设计技术与外围护结构的热工计算。2工程构造设计2.1 墙体某小高层住宅结构采纳剪力墙体系，填充墙采纳淤泥质粉煤灰多孔砖。在墙体外面采纳专用粘结剂外贴 25 厚挤塑聚苯板，专用聚合物面层砂浆作保护层，以耐碱玻璃网格布作为增强层。2.2 屋面层数施工做法（由上至下）第 1 层40 厚 C20 细石砼 φ6 间隔 200第 2 层20 厚 1：3 水泥砂浆第 3 层35 厚挤塑板第 4 层2 厚聚氨酯防水材料第 5 层20 厚 1：3 水泥砂浆第 6 层100 厚粉煤灰陶粒砼第 7 层120 厚钢筋砼2.3 门窗户门采纳门芯填 20mm 厚矿棉保温，外窗采纳单框双玻（真空）塑料窗，玻璃厚度 6mm，空气厚度 8mm。2.4 楼梯间隔墙采纳 240 厚淤泥质粉煤灰多孔砖墙作为主保温材料。2.5 底层上层楼板层数施工做法（由上至下）第 1 层20 厚水泥砂浆第 2 层120 厚钢筋砼第 3 层25 厚挤塑板第 4 层3 厚...
