国家体育馆空调工程施工方案

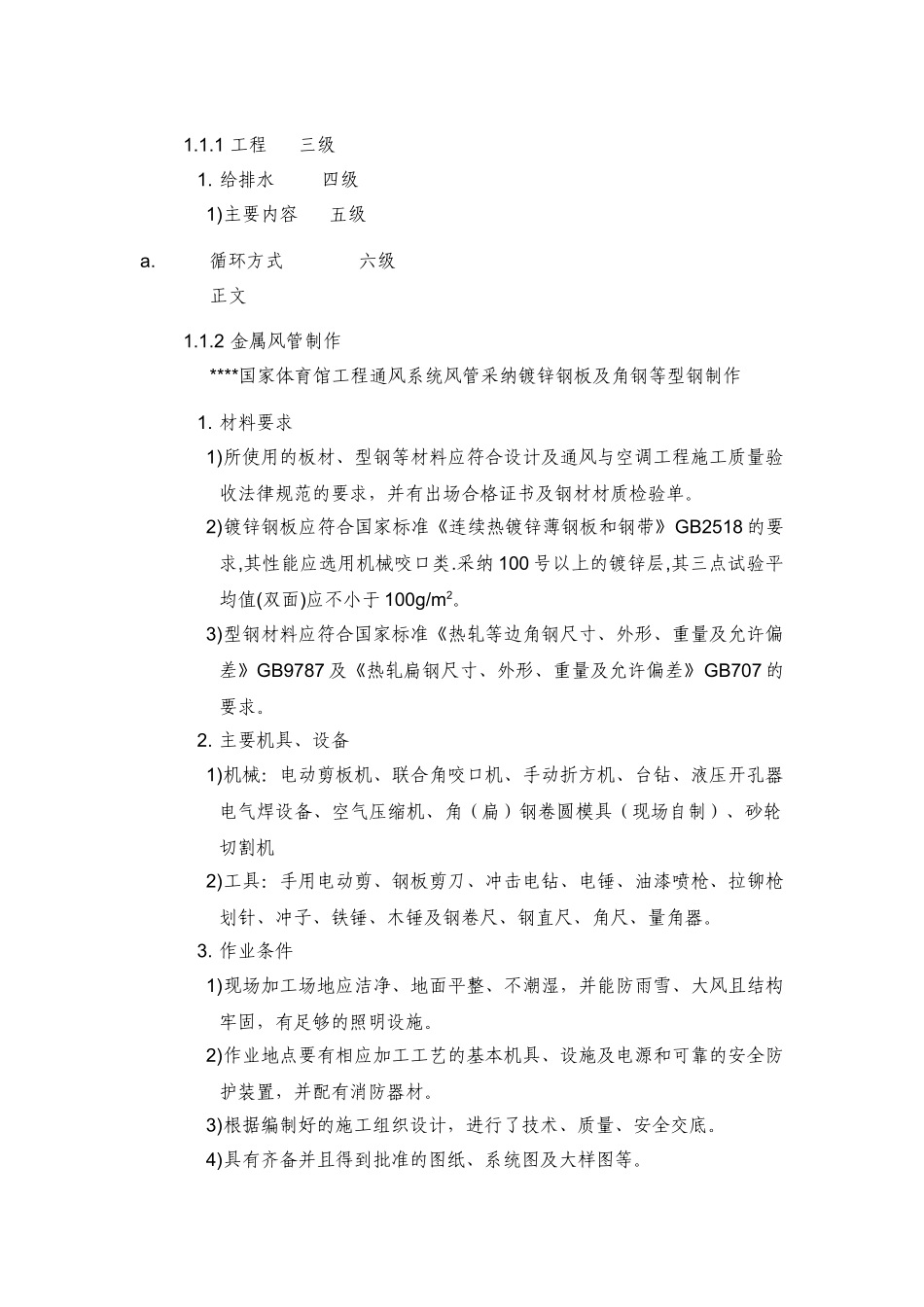

1.1.1 工程 三级1. 给排水 四级1)主要内容 五级a.循环方式 六级正文1.1.2 金属风管制作****国家体育馆工程通风系统风管采纳镀锌钢板及角钢等型钢制作 1. 材料要求1)所使用的板材、型钢等材料应符合设计及通风与空调工程施工质量验收法律规范的要求，并有出场合格证书及钢材材质检验单。2)镀锌钢板应符合国家标准《连续热镀锌薄钢板和钢带》GB2518 的要求,其性能应选用机械咬口类.采纳 100 号以上的镀锌层,其三点试验平均值(双面)应不小于 100g/m2。3)型钢材料应符合国家标准《热轧等边角钢尺寸、外形、重量及允许偏差》GB9787 及《热轧扁钢尺寸、外形、重量及允许偏差》GB707 的要求。2. 主要机具、设备1)机械：电动剪板机、联合角咬口机、手动折方机、台钻、液压开孔器电气焊设备、空气压缩机、角（扁）钢卷圆模具（现场自制）、砂轮切割机2)工具：手用电动剪、钢板剪刀、冲击电钻、电锤、油漆喷枪、拉铆枪划针、冲子、铁锤、木锤及钢卷尺、钢直尺、角尺、量角器。3. 作业条件1)现场加工场地应洁净、地面平整、不潮湿，并能防雨雪、大风且结构牢固，有足够的照明设施。2)作业地点要有相应加工工艺的基本机具、设施及电源和可靠的安全防护装置，并配有消防器材。3)根据编制好的施工组织设计，进行了技术、质量、安全交底。4)具有齐备并且得到批准的图纸、系统图及大样图等。4. 操作工艺1)操作工艺流程2)操作方法a.领料、检查⑴不同类别和规格的风管系统所使用的板材厚度应符合《通风与空调工程施工质量验收法律规范 GB50243 中 4.2.1 的要求。详见下表：类别风管直径 D 或长边尺寸 b圆形风管（纵向咬口）矩形风管中、低压系统高压系统D（b）≤3200.5mm0.5mm0.75mm320＜D（b）≤4500.6mm0.6mm0.75mm450＜D（b）≤6300.75mm0.6mm0.75mm630＜D（b）≤10000.75mm0.75mm1.0mm1000＜D（b）≤12501.0mm1.0mm1.0mm1250＜D（b）≤20001.2mm1.2mm1.2mm本工程中的厨房排烟系统排风管的板材厚度根据高压系统进行选定。⑵根据施工图、大样图、系统图及有关技术文件进行核实，以保证材料符合技术、质量要求。b.划线与剪切。⑴基本线有：直角线、垂直平分线、平行线、角平分线、直线等分、圆等。展开方法宜采纳平行线法、放射线法和三角线法。根据设计图纸及大样图的不同几何形状和规格，分别进行划线展开，手要进行复核，以免有误。⑵按划线形状用手用电动剪刀和手工剪刀进行剪切。剪切时，两手要扶稳钢板，用力均匀适当。⑶板材咬口前...
