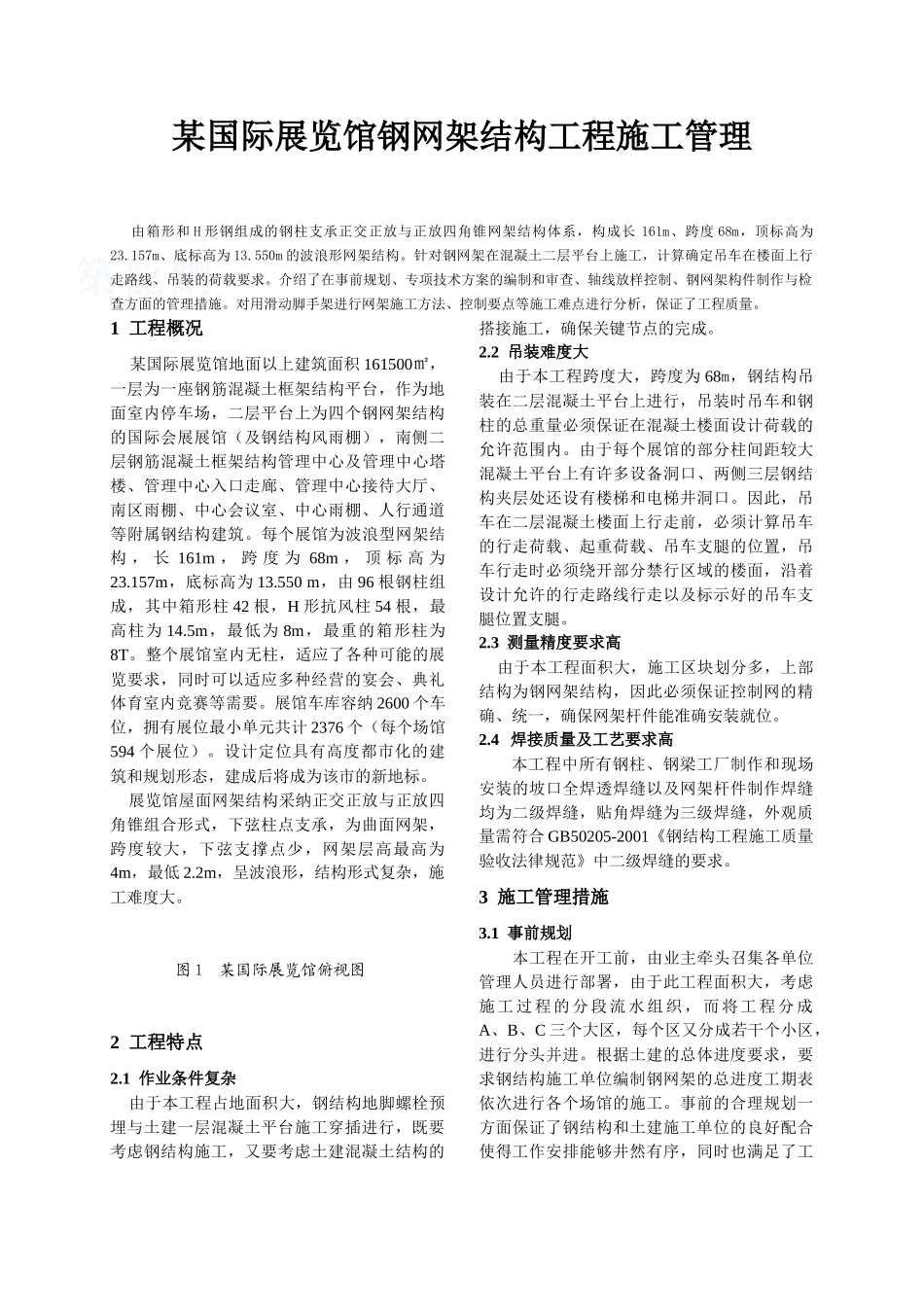

某国际展览馆钢网架结构工程施工管理由箱形和 H 形钢组成的钢柱支承正交正放与正放四角锥网架结构体系，构成长 161m、跨度 68m，顶标高为23.157m、底标高为 13.550m 的波浪形网架结构。针对钢网架在混凝土二层平台上施工，计算确定吊车在楼面上行走路线、吊装的荷载要求。介绍了在事前规划、专项技术方案的编制和审查、轴线放样控制、钢网架构件制作与检查方面的管理措施。对用滑动脚手架进行网架施工方法、控制要点等施工难点进行分析，保证了工程质量。1 工程概况 某国际展览馆地面以上建筑面积 161500㎡，一层为一座钢筋混凝土框架结构平台，作为地面室内停车场，二层平台上为四个钢网架结构的国际会展展馆（及钢结构风雨棚），南侧二层钢筋混凝土框架结构管理中心及管理中心塔楼、管理中心入口走廊、管理中心接待大厅、南区雨棚、中心会议室、中心雨棚、人行通道等附属钢结构建筑。每个展馆为波浪型网架结构 ， 长 161m ， 跨 度 为 68m ， 顶 标 高 为23.157m，底标高为 13.550 m，由 96 根钢柱组成，其中箱形柱 42 根，H 形抗风柱 54 根，最高柱为 14.5m，最低为 8m，最重的箱形柱为8T。整个展馆室内无柱，适应了各种可能的展览要求，同时可以适应多种经营的宴会、典礼体育室内竞赛等需要。展馆车库容纳 2600 个车位，拥有展位最小单元共计 2376 个（每个场馆594 个展位）。设计定位具有高度都市化的建筑和规划形态，建成后将成为该市的新地标。 展览馆屋面网架结构采纳正交正放与正放四角锥组合形式，下弦柱点支承，为曲面网架，跨度较大，下弦支撑点少，网架层高最高为4m，最低 2.2m，呈波浪形，结构形式复杂，施工难度大。 图 1 某国际展览馆俯视图2 工程特点2.1 作业条件复杂 由于本工程占地面积大，钢结构地脚螺栓预埋与土建一层混凝土平台施工穿插进行，既要考虑钢结构施工，又要考虑土建混凝土结构的搭接施工，确保关键节点的完成。2.2 吊装难度大 由于本工程跨度大，跨度为 68m，钢结构吊装在二层混凝土平台上进行，吊装时吊车和钢柱的总重量必须保证在混凝土楼面设计荷载的允许范围内。由于每个展馆的部分柱间距较大混凝土平台上有许多设备洞口、两侧三层钢结构夹层处还设有楼梯和电梯井洞口。因此，吊车在二层混凝土楼面上行走前，必须计算吊车的行走荷载、起重荷载、吊车支腿的位置，吊车行走时必须绕开部分禁行区域的楼面，沿着设计允许的行走路线行走以及标示好的吊车支腿位...
