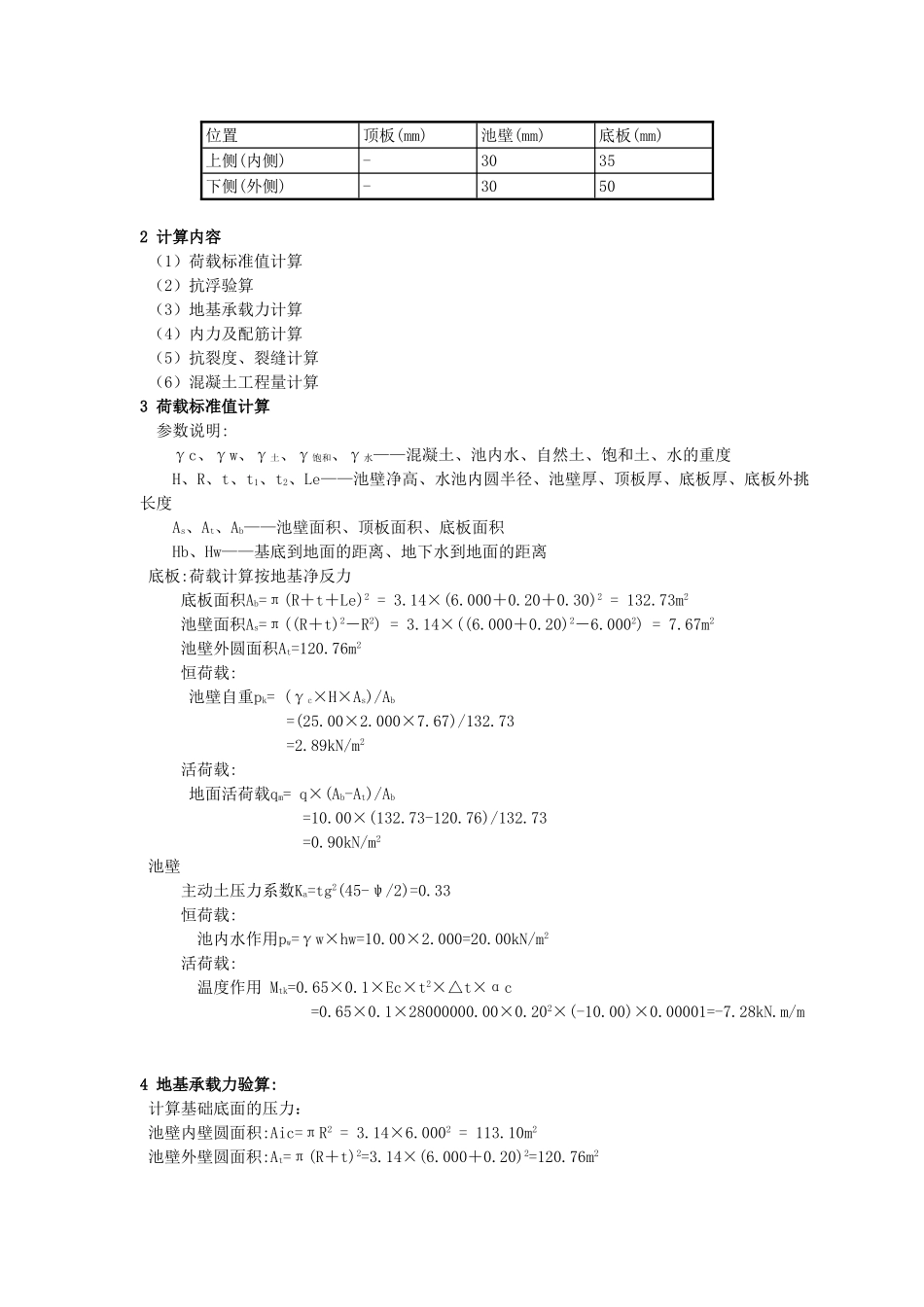

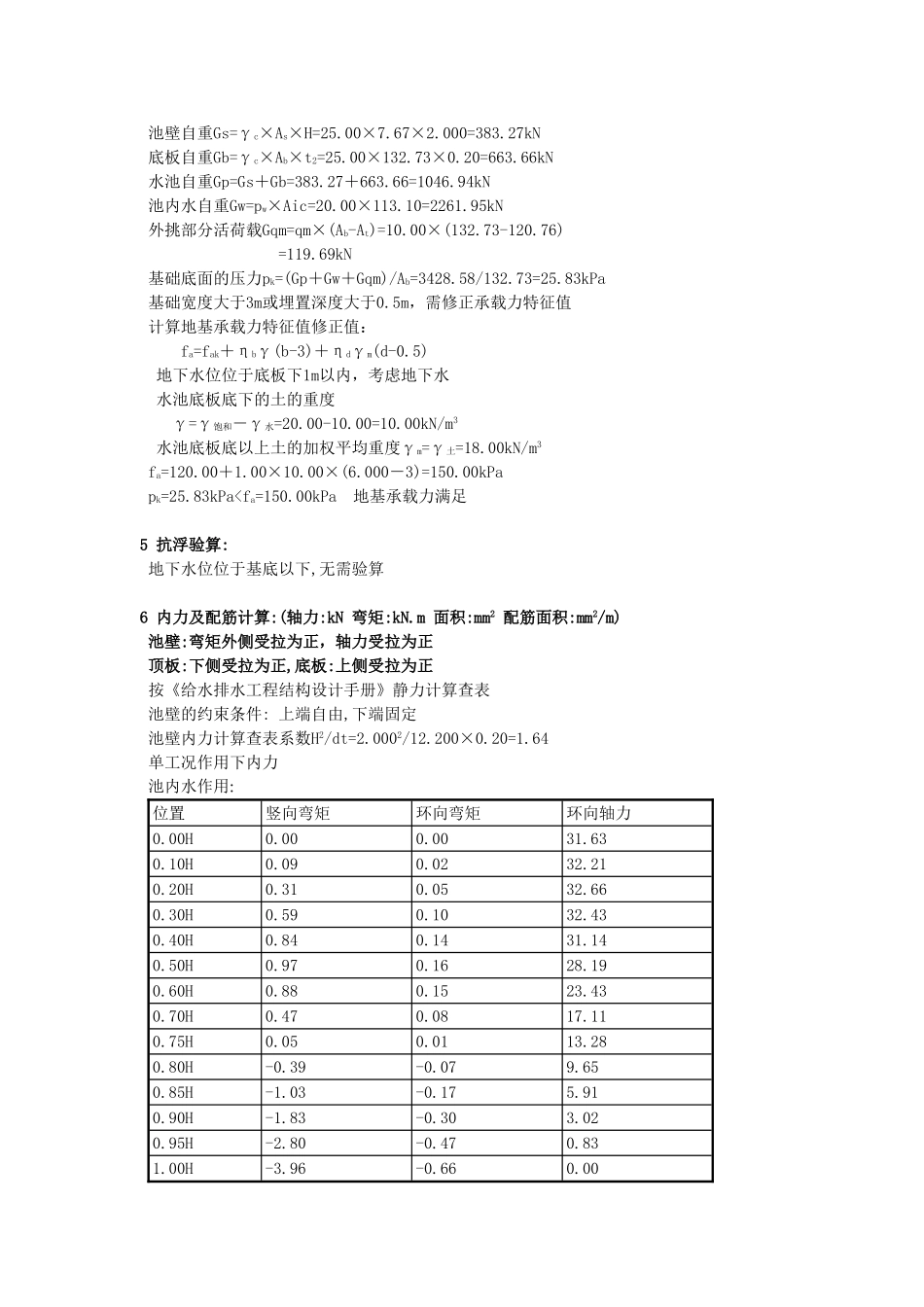

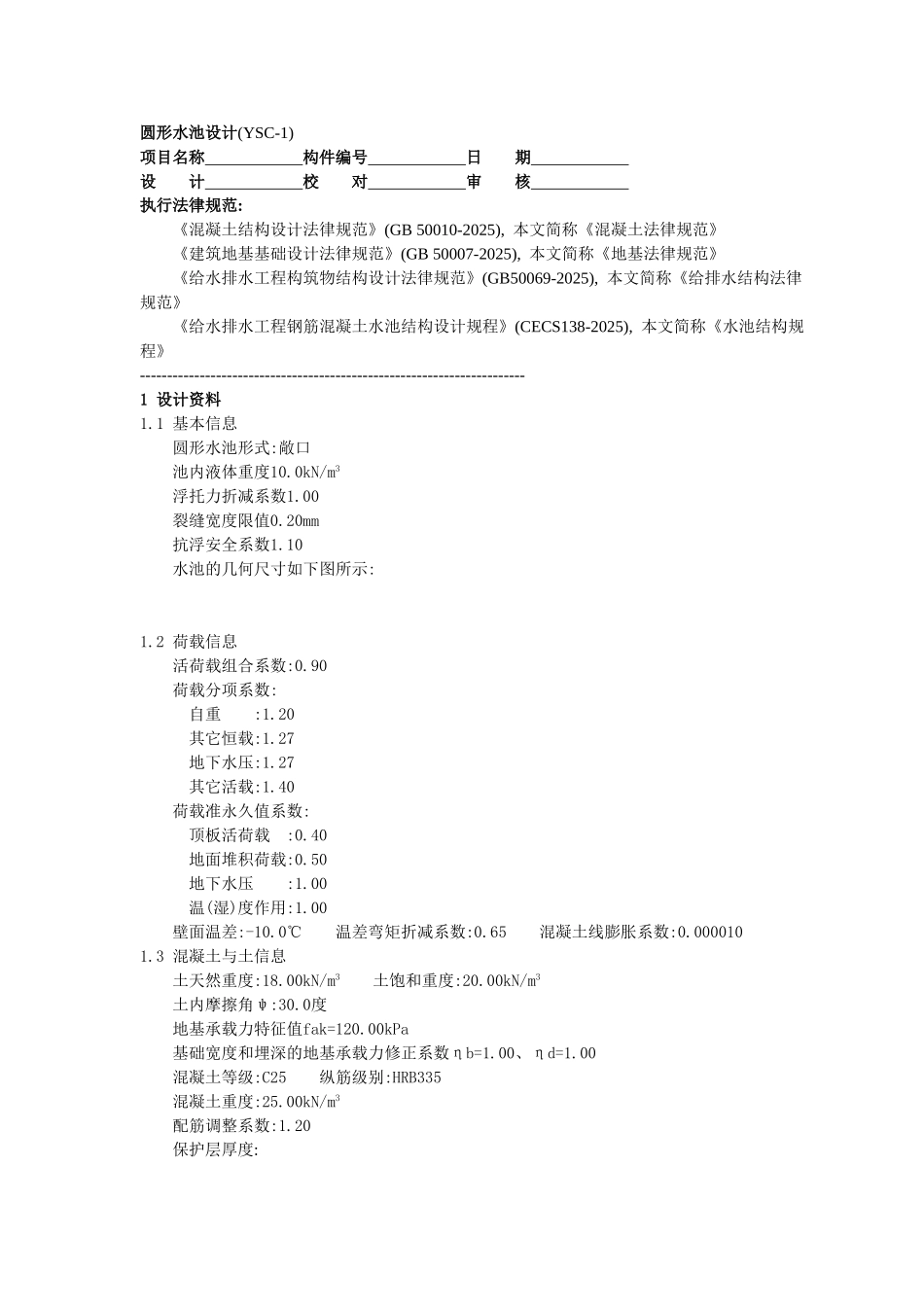

圆形水池设计(YSC-1)项目名称 构件编号 日 期 设 计 校 对 审 核 执行法律规范: 《混凝土结构设计法律规范》(GB 50010-2025), 本文简称《混凝土法律规范》 《建筑地基基础设计法律规范》(GB 50007-2025), 本文简称《地基法律规范》 《给水排水工程构筑物结构设计法律规范》(GB50069-2025), 本文简称《给排水结构法律规范》 《给水排水工程钢筋混凝土水池结构设计规程》(CECS138-2025), 本文简称《水池结构规程》-----------------------------------------------------------------------1 设计资料1.1 基本信息 圆形水池形式:敞口 池内液体重度10.0kN/m3 浮托力折减系数1.00 裂缝宽度限值0.20mm 抗浮安全系数1.10 水池的几何尺寸如下图所示: 1.2 荷载信息 活荷载组合系数:0.90 荷载分项系数: 自重 :1.20 其它恒载:1.27 地下水压:1.27 其它活载:1.40 荷载准永久值系数: 顶板活荷载 :0.40 地面堆积荷载:0.50 地下水压 :1.00 温(湿)度作用:1.00 壁面温差:-10.0℃ 温差弯矩折减系数:0.65 混凝土线膨胀系数:0.0000101.3 混凝土与土信息 土天然重度:18.00kN/m3 土饱和重度:20.00kN/m3 土内摩擦角ψ:30.0度 地基承载力特征值fak=120.00kPa 基础宽度和埋深的地基承载力修正系数ηb=1.00、ηd=1.00 混凝土等级:C25 纵筋级别:HRB335 混凝土重度:25.00kN/m3 配筋调整系数:1.20 保护层厚度:位置顶板(mm)池壁(mm)底板(mm)上侧(内侧)-3035下侧(外侧)-30502 计算内容 （1）荷载标准值计算 （2）抗浮验算 （3）地基承载力计算 （4）内力及配筋计算 （5）抗裂度、裂缝计算 （6）混凝土工程量计算3 荷载标准值计算 参数说明: γc、γw、γ土、γ饱和、γ水——混凝土、池内水、自然土、饱和土、水的重度 H、R、t、t1、t2、Le——池壁净高、水池内圆半径、池壁厚、顶板厚、底板厚、底板外挑长度 As、At、Ab——池壁面积、顶板面积、底板面积 Hb、Hw——基底到地面的距离、地下水到地面的距离 底板:荷载计算按地基净反力 底板面积Ab=π(R＋t＋Le)2 = 3.14×(6.000＋0.20＋0.30)2 = 132.73m2 池壁面积As=π((R＋t)2－R2) = 3.14×((6.000＋0.20)2－6.0002) = 7.67m2 池壁外圆面积At=120.76m2 恒荷载: 池壁自重pk= (γc×H×As)/Ab =(25.00×2.000×7.67)/132.73 =2.89kN/m2 活荷载: 地面活荷载qm= q×(Ab-At)/Ab =10.00×(132.73-120.76)/132.73 =0.90kN/m2 池壁 主动...
