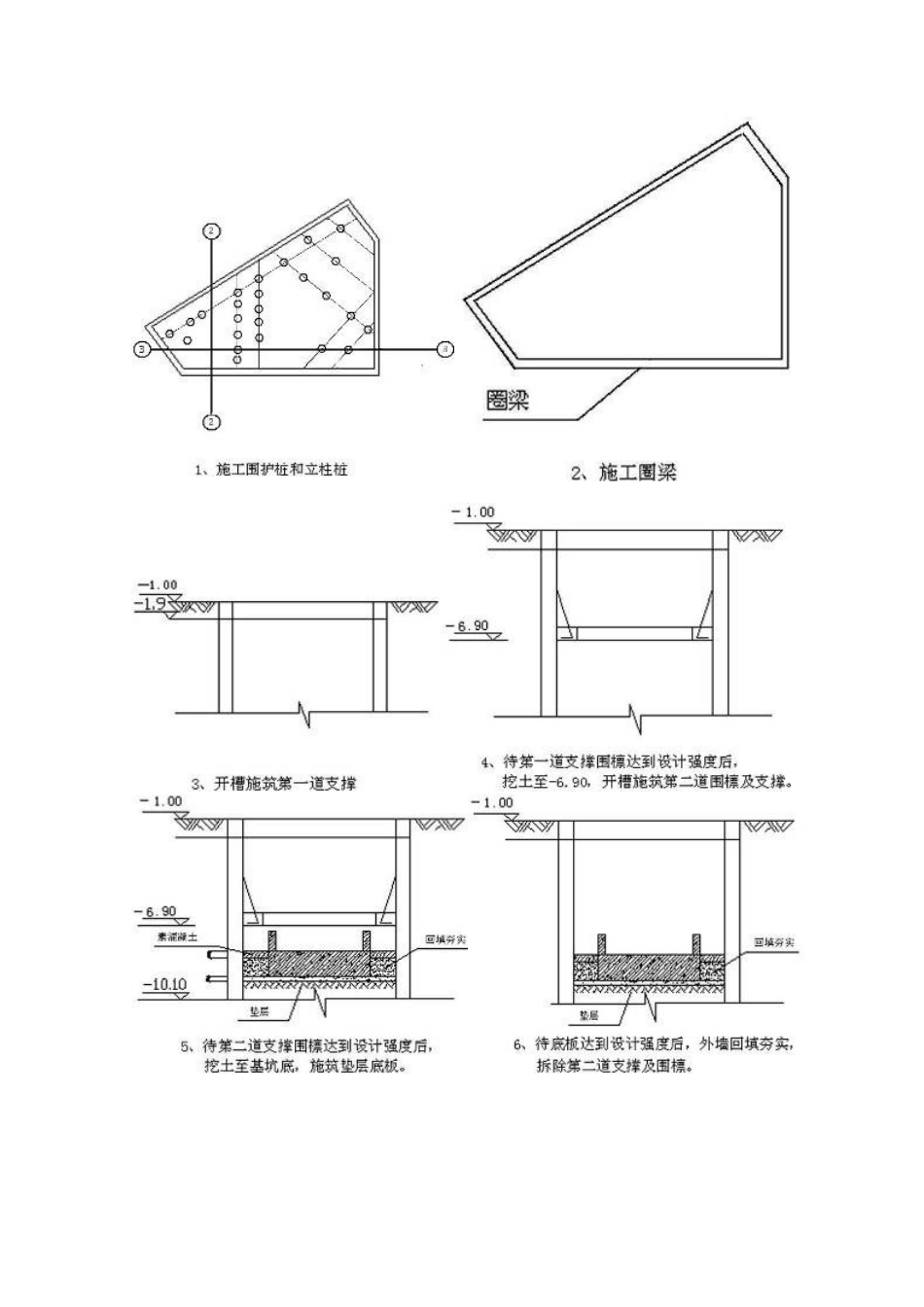

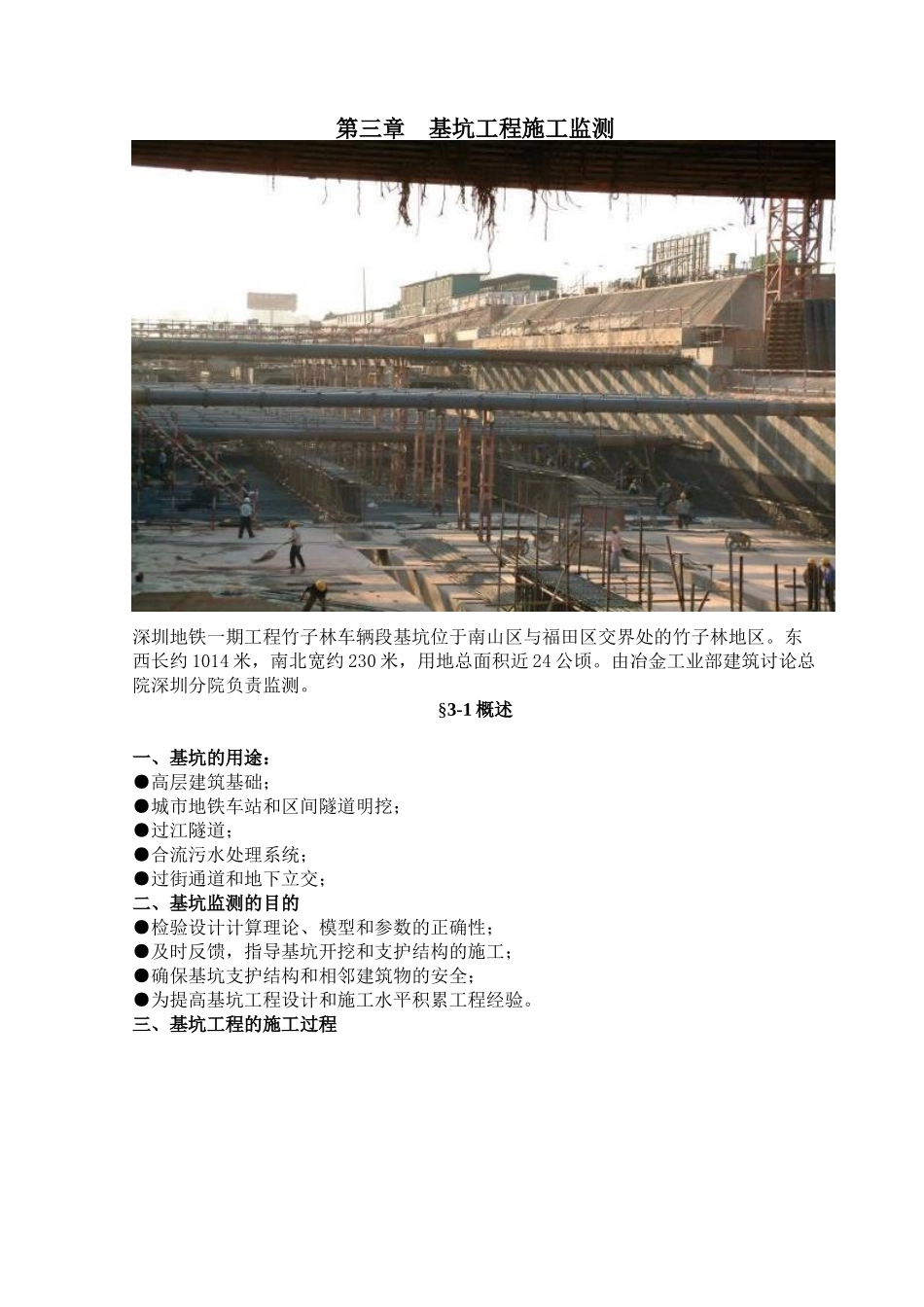

第三章 基坑工程施工监测深圳地铁一期工程竹子林车辆段基坑位于南山区与福田区交界处的竹子林地区。东西长约 1014 米，南北宽约 230 米，用地总面积近 24 公顷。由冶金工业部建筑讨论总院深圳分院负责监测。§3-1 概述一、基坑的用途：●高层建筑基础；●城市地铁车站和区间隧道明挖；●过江隧道；●合流污水处理系统；●过街通道和地下立交；二、基坑监测的目的●检验设计计算理论、模型和参数的正确性；●及时反馈，指导基坑开挖和支护结构的施工；●确保基坑支护结构和相邻建筑物的安全；●为提高基坑工程设计和施工水平积累工程经验。三、基坑工程的施工过程§3-2 监测仪器和方法基坑工程施工现场监测的内容分为两大部分，即围护结构本身和相邻环境。围护结构中包括围护桩墙、支撑、围檩和圈梁、立柱、坑内土层等五部分。相邻环境中包括相邻土层、地下管线、相邻房屋等三部分。表 3-1 基坑工程现场监测内容序号监测对象监测项目监测元件与仪器(一)围护结构1围护桩墙(1)桩墙顶水平位移桩墙顶沉降经纬仪水准仪(2)桩墙深层挠曲测斜仪(3)桩墙内力钢筋应力计、频率仪(4)桩墙上水土压力(4)水压力土压力盒、频率仪孔隙水压力计、频率仪2水平支撑支撑轴力（混凝土）支撑轴力（钢支撑）钢筋应力计或应变计、频率仪或应变仪钢筋应变计或应变片、频率仪或应变仪3圈梁、围檩(1)内力钢筋应力计或应变计、频率仪或应变仪(2)水平位移经纬仪4立柱垂直沉降水准仪5坑底土层垂直隆起水准仪6坑内地下水水位钢尺，或钢尺水位计和水位探测仪(二)相邻环境7相邻地层(1)分层沉降分层沉降仪(2)水平位移经纬仪8地下管线(1)垂直沉降水准仪(2)水平位移经纬仪9相邻房屋(1)垂直沉降水准仪(2)倾斜经纬仪(3)裂缝裂缝监测仪10坑外地下水(1)水位钢尺，或钢尺水位计和水位探测仪(2)分层水压孔隙水压力计、频率仪一、观察和描述观察和描述的内容：●围护结构和支撑体系的施工质量；●围护体系是否有渗漏水及其渗漏水的位置和多少；●施工条件的改变情况；●坑边和支撑上的堆载的变化；●地表降水、施工用水的排放情况；●基坑周围的地面裂缝；●围护结构和支撑体系的工作失常情况；●邻近建筑物和构筑物的裂缝；●流土或局部管涌现象等；●施工进度与施工工况。二、围护墙顶沉降监测仪器：水准仪方法：高程测量要求：在一个测区内，应设 3 个以上基准点；基准点设在距基坑开挖深度 5 倍以外的稳定地方。测点设置：用铆钉枪打入铝钉；钻孔埋设膨胀螺丝；涂红漆标记。三...
