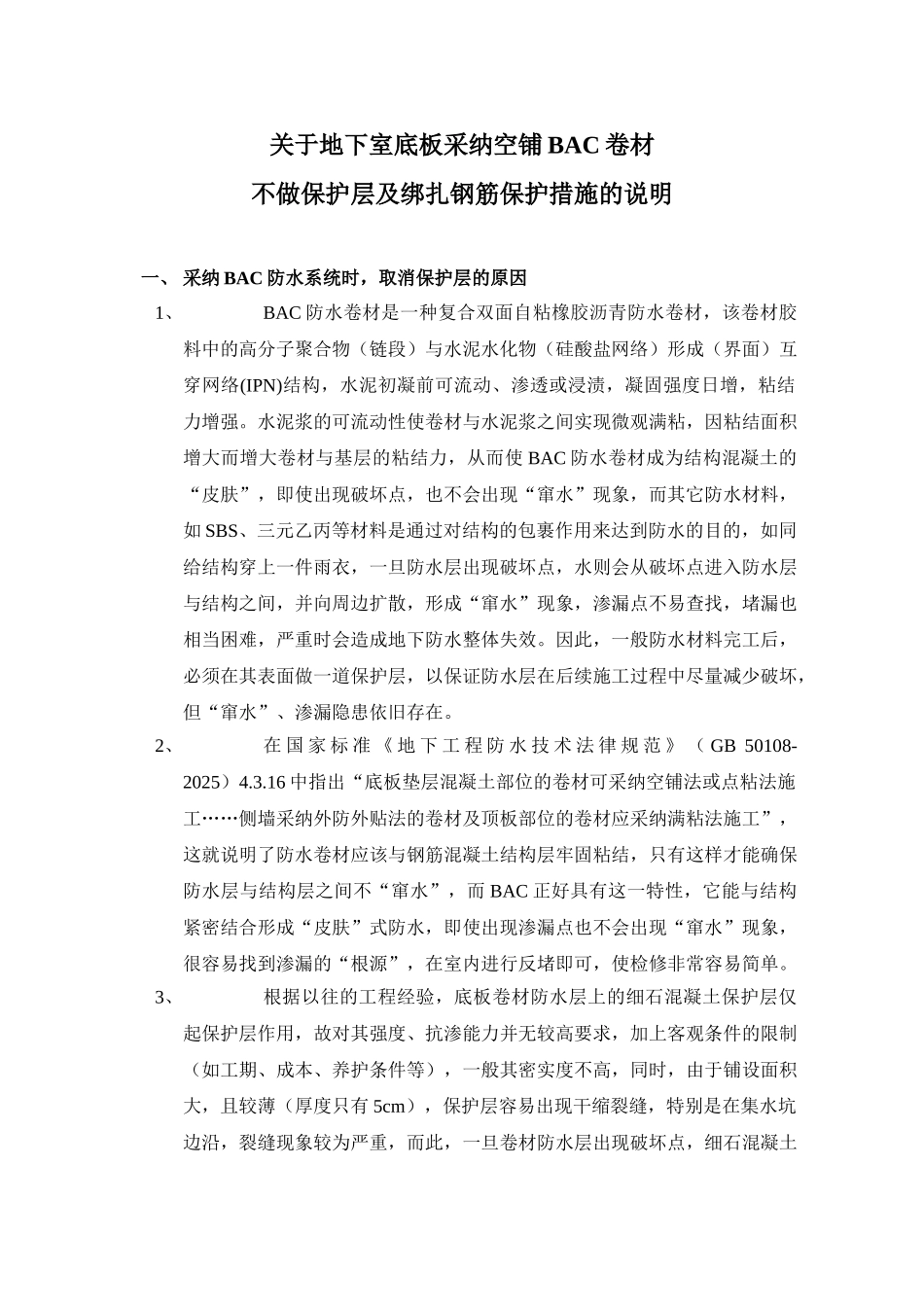

关于地下室底板采纳空铺 BAC 卷材不做保护层及绑扎钢筋保护措施的说明一、 采纳 BAC 防水系统时，取消保护层的原因1、BAC 防水卷材是一种复合双面自粘橡胶沥青防水卷材，该卷材胶料中的高分子聚合物（链段）与水泥水化物（硅酸盐网络）形成（界面）互穿网络(IPN)结构，水泥初凝前可流动、渗透或浸渍，凝固强度日增，粘结力增强。水泥浆的可流动性使卷材与水泥浆之间实现微观满粘，因粘结面积增大而增大卷材与基层的粘结力，从而使 BAC 防水卷材成为结构混凝土的“皮肤”，即使出现破坏点，也不会出现“窜水”现象，而其它防水材料，如 SBS、三元乙丙等材料是通过对结构的包裹作用来达到防水的目的，如同给结构穿上一件雨衣，一旦防水层出现破坏点，水则会从破坏点进入防水层与结构之间，并向周边扩散，形成“窜水”现象，渗漏点不易查找，堵漏也相当困难，严重时会造成地下防水整体失效。因此，一般防水材料完工后，必须在其表面做一道保护层，以保证防水层在后续施工过程中尽量减少破坏，但“窜水”、渗漏隐患依旧存在。2、在 国 家 标 准 《 地 下 工 程 防 水 技 术 法 律 规 范 》 （ GB 50108-2025）4.3.16 中指出“底板垫层混凝土部位的卷材可采纳空铺法或点粘法施工……侧墙采纳外防外贴法的卷材及顶板部位的卷材应采纳满粘法施工”，这就说明了防水卷材应该与钢筋混凝土结构层牢固粘结，只有这样才能确保防水层与结构层之间不“窜水”，而 BAC 正好具有这一特性，它能与结构紧密结合形成“皮肤”式防水，即使出现渗漏点也不会出现“窜水”现象，很容易找到渗漏的“根源”，在室内进行反堵即可，使检修非常容易简单。3、根据以往的工程经验，底板卷材防水层上的细石混凝土保护层仅起保护层作用，故对其强度、抗渗能力并无较高要求，加上客观条件的限制（如工期、成本、养护条件等），一般其密实度不高，同时，由于铺设面积大，且较薄（厚度只有 5cm），保护层容易出现干缩裂缝，特别是在集水坑边沿，裂缝现象较为严重，而此，一旦卷材防水层出现破坏点，细石混凝土保护层便成为一层“窜水”层。此外，目前在钢筋工程中，特别是底板大直径的受拉钢筋均采纳螺纹套筒，大大减少了钢筋的焊接量，这为 BAC 防水系统技术提供了很好的应用条件。综上所述，在底板采纳 BAC 防水卷材时，宜取消卷材上保护层，以确保最佳的防水效果：防水层与钢筋混凝土结构层之间直接牢固粘结。二、 取消保护层带来的经济效益...
