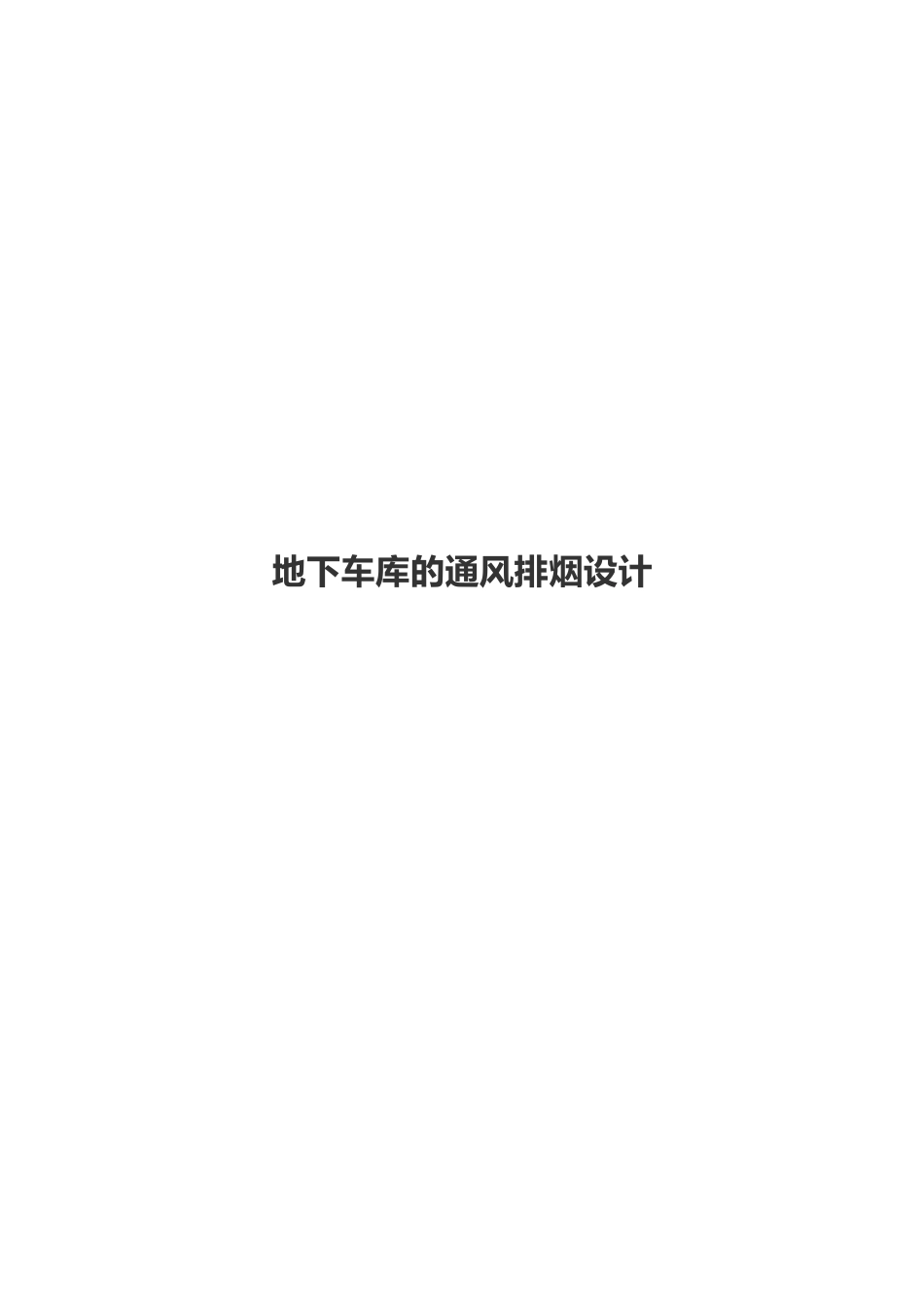

地下车库的通风排烟设计

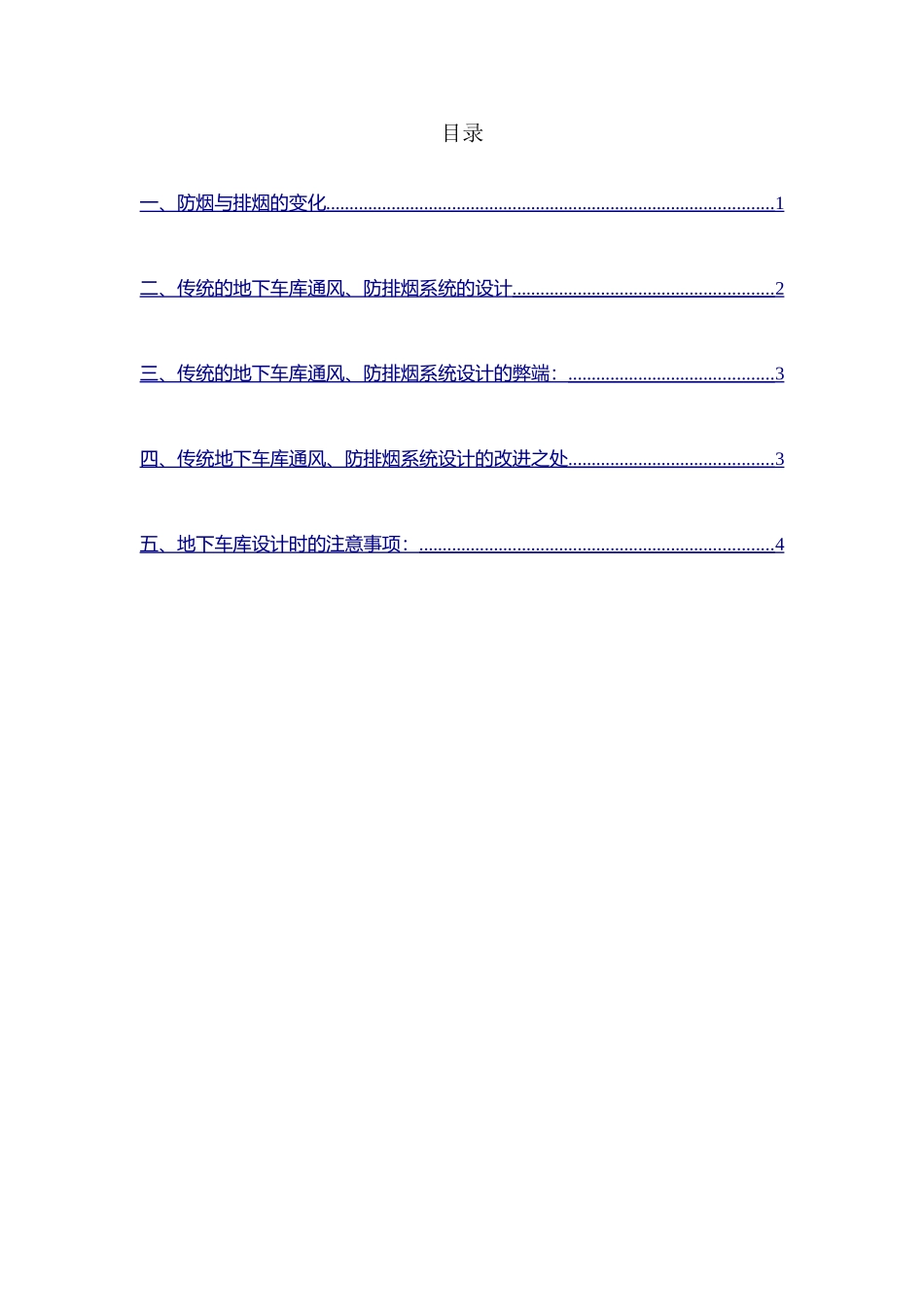

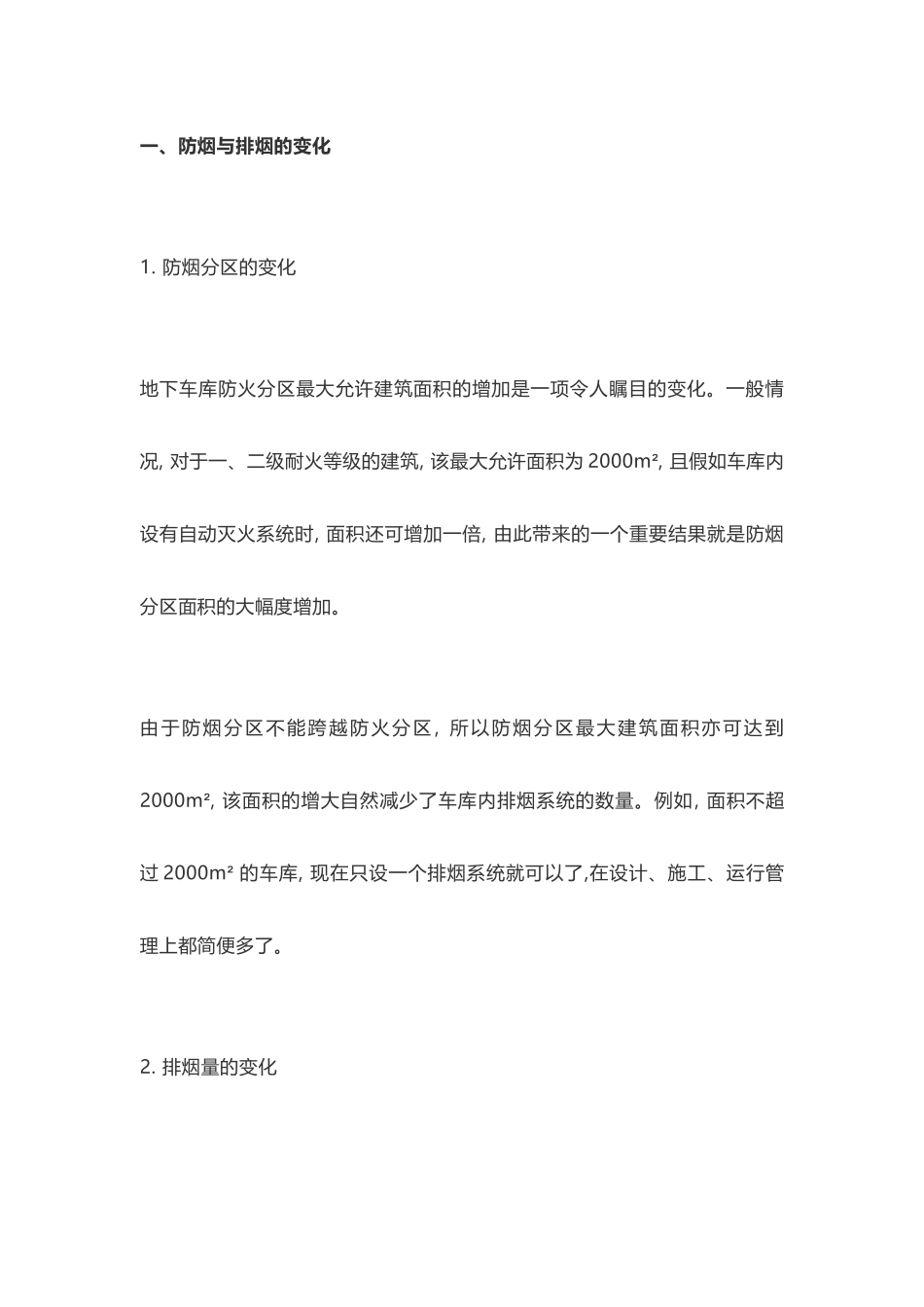

地下车库的通风排烟设计目录一、防烟与排烟的变化 ................................................................................................ 1 二、传统的地下车库通风、防排烟系统的设计 ........................................................ 2 三、传统的地下车库通风、防排烟系统设计的弊端： ............................................ 3 四、传统地下车库通风、防排烟系统设计的改进之处 ............................................ 3 五、地下车库设计时的注意事项： ............................................................................ 4 一、防烟与排烟的变化1. 防烟分区的变化地下车库防火分区最大允许建筑面积的增加是一项令人瞩目的变化。一般情况, 对于一、二级耐火等级的建筑, 该最大允许面积为 2000m², 且假如车库内设有自动灭火系统时, 面积还可增加一倍, 由此带来的一个重要结果就是防烟分区面积的大幅度增加。由于防烟分区不能跨越防火分区 , 所以防烟分区最大建筑面积亦可达到2000m², 该面积的增大自然减少了车库内排烟系统的数量。例如, 面积不超过 2000m² 的车库, 现在只设一个排烟系统就可以了,在设计、施工、运行管理上都简便多了。2. 排烟量的变化根据最新的法律规范规定, 排烟风机的排烟量应按换气次数不小于 1 次/6 小时计算, 排烟量的计算值较之前有大幅度变化。仍以一个 2000m² 的地下车库为例, 以前至少要设 4 个独立的排烟系统, 假定每个系统负担 500m² 的防烟分区, 一个系统的排烟量为 30000m3/h, 假如车库存设自动灭火系统, 防火分区可以扩大为 1000m², 此时至少要设两个独立的排烟系统。假 定 每 个 系 统 负 担 两 个 500m² 的 防 烟 分 区 , 则 此 一 个 系 统 的 排 烟 量 为60000m3/h, 而按《新库规》,此例只要设计一个排烟系统即能满足要求。假定 车 库 的 计 算 净 高 为 2.8m, 此 时 不 管 库 内 有 无 灭 火 系 统 , 排 烟 量 均 为33600m3/h, 由此, 更为深远的意义在于,，可使设计人员有依据地将地下车库的排风系统和排烟系统合二为一。二、传统的地下车库通风、防排烟系统的设计（通风兼排烟系统）传统的设计方法：1. 车库送风系统兼做排烟时的补风2. 排风与排烟系统共用设备及风道3. 排烟口与上部排风口合用4. 排风时上部排风口负担 1/...
