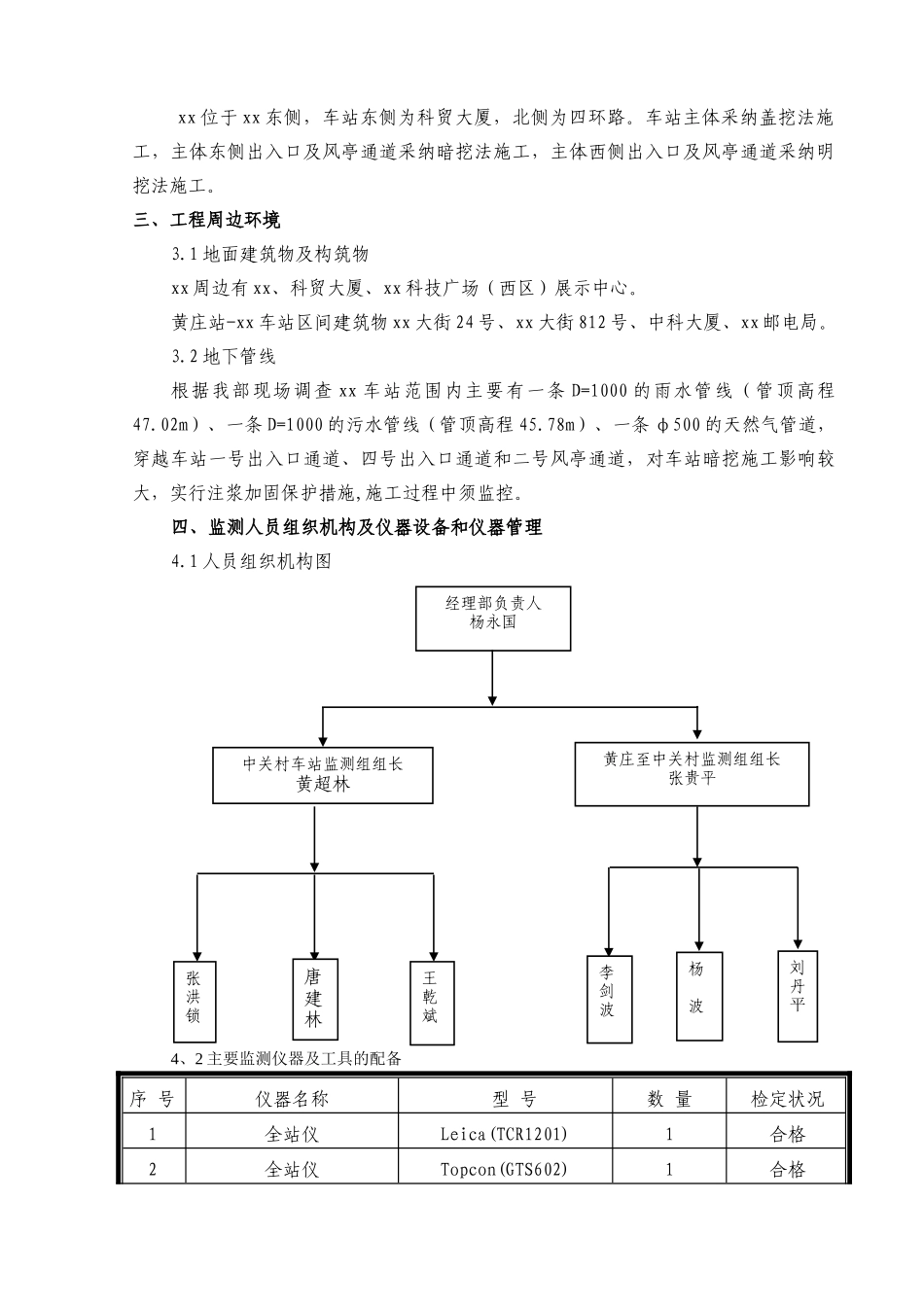

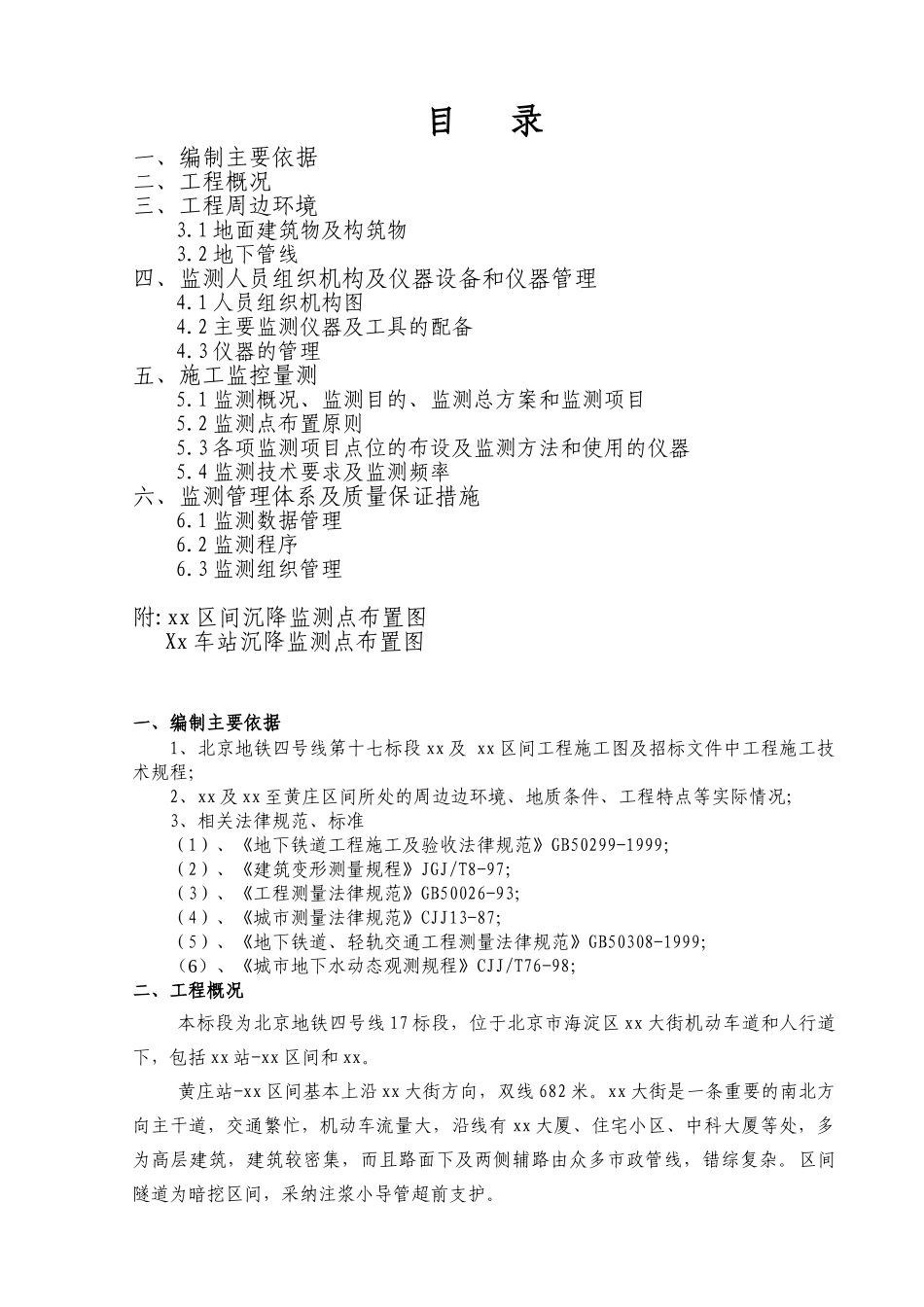

目 录一、编制主要依据二、工程概况三、工程周边环境3.1 地面建筑物及构筑物3.2 地下管线四、监测人员组织机构及仪器设备和仪器管理4.1 人员组织机构图4.2 主要监测仪器及工具的配备4.3 仪器的管理五、施工监控量测5.1 监测概况、监测目的、监测总方案和监测项目5.2 监测点布置原则5.3 各项监测项目点位的布设及监测方法和使用的仪器5.4 监测技术要求及监测频率六、监测管理体系及质量保证措施6.1 监测数据管理6.2 监测程序6.3 监测组织管理 附:xx 区间沉降监测点布置图Xx 车站沉降监测点布置图一、编制主要依据1、北京地铁四号线第十七标段 xx 及 xx 区间工程施工图及招标文件中工程施工技术规程；2、xx 及 xx 至黄庄区间所处的周边边环境、地质条件、工程特点等实际情况；3、相关法律规范、标准（1）、《地下铁道工程施工及验收法律规范》GB50299-1999；（2）、《建筑变形测量规程》JGJ/T8-97；（3）、《工程测量法律规范》GB50026-93；（4）、《城市测量法律规范》CJJ13-87；（5）、《地下铁道、轻轨交通工程测量法律规范》GB50308-1999；（6）、《城市地下水动态观测规程》CJJ/T76-98；二、工程概况本标段为北京地铁四号线 17 标段，位于北京市海淀区 xx 大街机动车道和人行道下，包括 xx 站-xx 区间和 xx。黄庄站-xx 区间基本上沿 xx 大街方向，双线 682 米。xx 大街是一条重要的南北方向主干道，交通繁忙，机动车流量大，沿线有 xx 大厦、住宅小区、中科大厦等处，多为高层建筑，建筑较密集，而且路面下及两侧辅路由众多市政管线，错综复杂。区间隧道为暗挖区间，采纳注浆小导管超前支护。xx 位于 xx 东侧，车站东侧为科贸大厦，北侧为四环路。车站主体采纳盖挖法施工，主体东侧出入口及风亭通道采纳暗挖法施工，主体西侧出入口及风亭通道采纳明挖法施工。三、工程周边环境3.1 地面建筑物及构筑物xx 周边有 xx、科贸大厦、xx 科技广场（西区）展示中心。黄庄站-xx 车站区间建筑物 xx 大街 24 号、xx 大街 812 号、中科大厦、xx 邮电局。3.2 地下管线根据我部现场调查 xx 车站范围内主要有一条 D=1000 的雨水管线（管顶高程47.02m）、一条 D=1000 的污水管线（管顶高程 45.78m）、一条 φ500 的天然气管道，穿越车站一号出入口通道、四号出入口通道和二号风亭通道，对车站暗挖施工影响较大，实行注浆加固保护措施,施工过程中须监控。四、监测人员组织机构及仪器设备和仪器...
