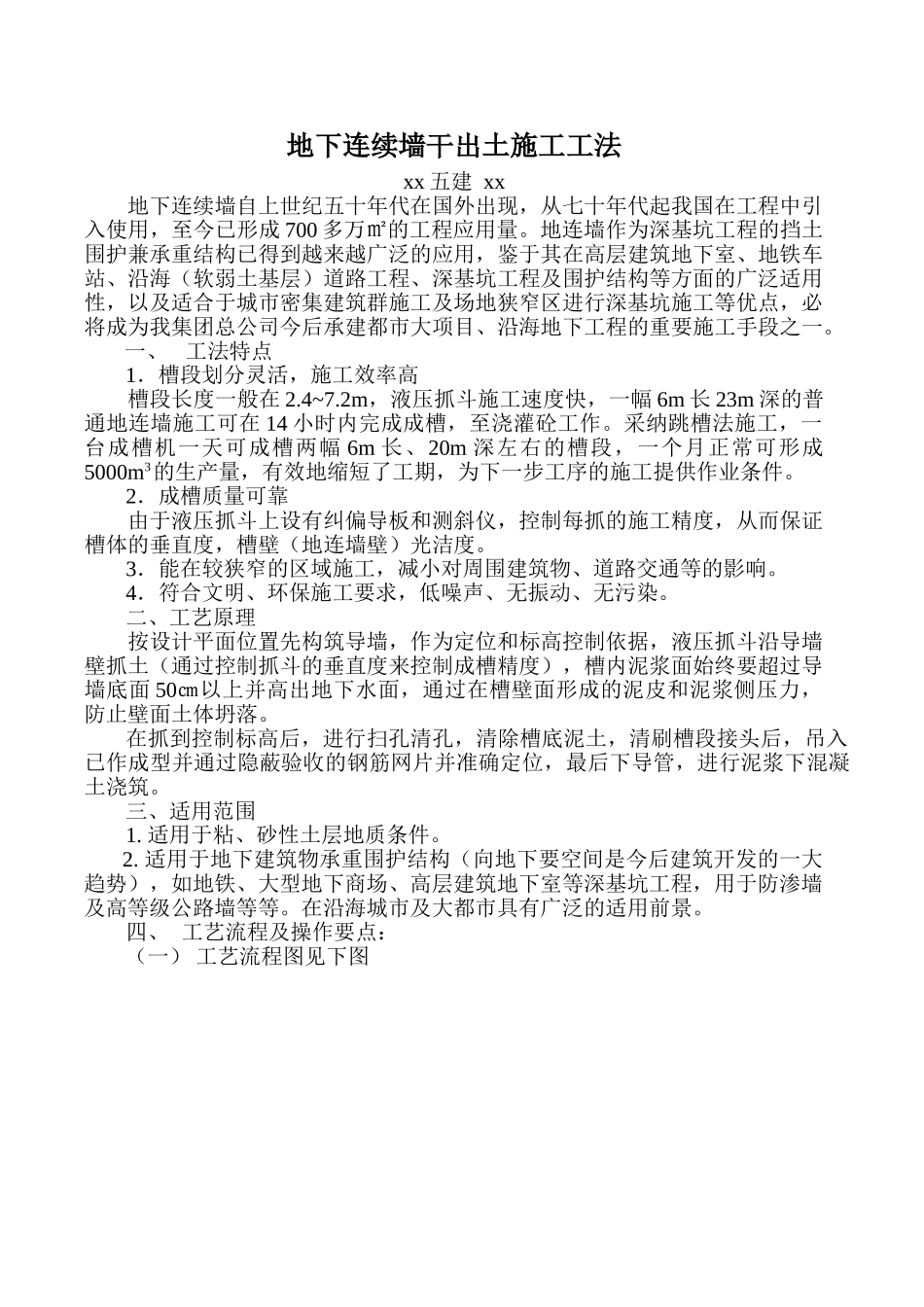

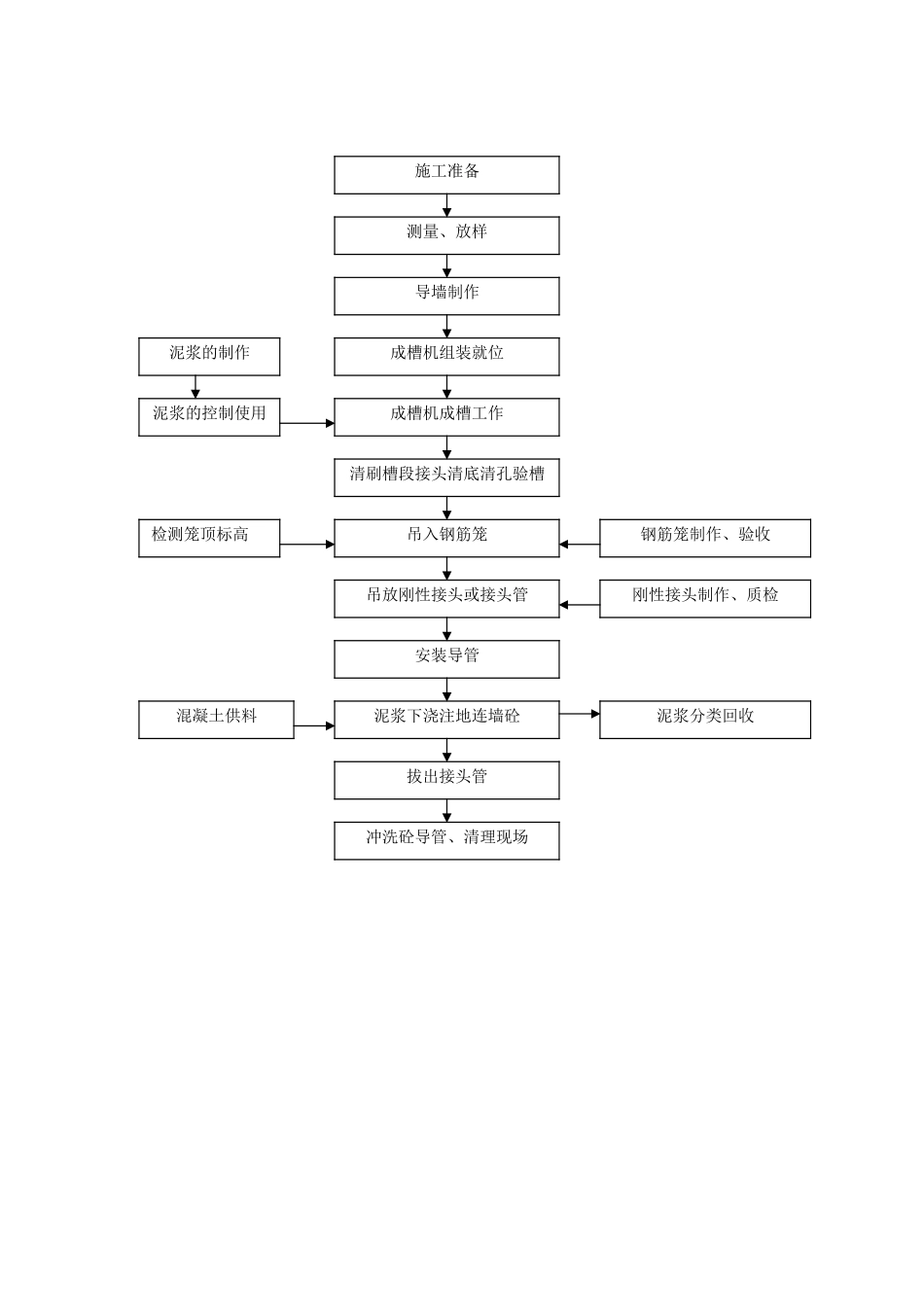

地下连续墙干出土施工工法xx 五建 xx地下连续墙自上世纪五十年代在国外出现，从七十年代起我国在工程中引入使用，至今已形成 700 多万㎡的工程应用量。地连墙作为深基坑工程的挡土围护兼承重结构已得到越来越广泛的应用，鉴于其在高层建筑地下室、地铁车站、沿海（软弱土基层）道路工程、深基坑工程及围护结构等方面的广泛适用性，以及适合于城市密集建筑群施工及场地狭窄区进行深基坑施工等优点，必将成为我集团总公司今后承建都市大项目、沿海地下工程的重要施工手段之一。一、 工法特点1．槽段划分灵活，施工效率高槽段长度一般在 2.4~7.2m，液压抓斗施工速度快，一幅 6m 长 23m 深的普通地连墙施工可在 14 小时内完成成槽，至浇灌砼工作。采纳跳槽法施工，一台成槽机一天可成槽两幅 6m 长、20m 深左右的槽段，一个月正常可形成5000m3的生产量，有效地缩短了工期，为下一步工序的施工提供作业条件。2．成槽质量可靠由于液压抓斗上设有纠偏导板和测斜仪，控制每抓的施工精度，从而保证槽体的垂直度，槽壁（地连墙壁）光洁度。3．能在较狭窄的区域施工，减小对周围建筑物、道路交通等的影响。4．符合文明、环保施工要求，低噪声、无振动、无污染。二、工艺原理按设计平面位置先构筑导墙，作为定位和标高控制依据，液压抓斗沿导墙壁抓土（通过控制抓斗的垂直度来控制成槽精度），槽内泥浆面始终要超过导墙底面 50㎝以上并高出地下水面，通过在槽壁面形成的泥皮和泥浆侧压力，防止壁面土体坍落。在抓到控制标高后，进行扫孔清孔，清除槽底泥土，清刷槽段接头后，吊入已作成型并通过隐蔽验收的钢筋网片并准确定位，最后下导管，进行泥浆下混凝土浇筑。三、适用范围1. 适用于粘、砂性土层地质条件。2. 适用于地下建筑物承重围护结构（向地下要空间是今后建筑开发的一大趋势），如地铁、大型地下商场、高层建筑地下室等深基坑工程，用于防渗墙及高等级公路墙等等。在沿海城市及大都市具有广泛的适用前景。四、 工艺流程及操作要点：（一） 工艺流程图见下图施工准备测量、放样导墙制作成槽机组装就位成槽机成槽工作清刷槽段接头清底清孔验槽吊入钢筋笼吊放刚性接头或接头管安装导管泥浆下浇注地连墙砼拔出接头管泥浆的控制使用泥浆的制作检测笼顶标高钢筋笼制作、验收刚性接头制作、质检泥浆分类回收混凝土供料冲洗砼导管、清理现场（二）操作要点1. 导墙施工1.1 导墙的作用1.1.1 槽段定位及成槽时起导向作用，并作标高控制的依...
