基坑排水水力计算

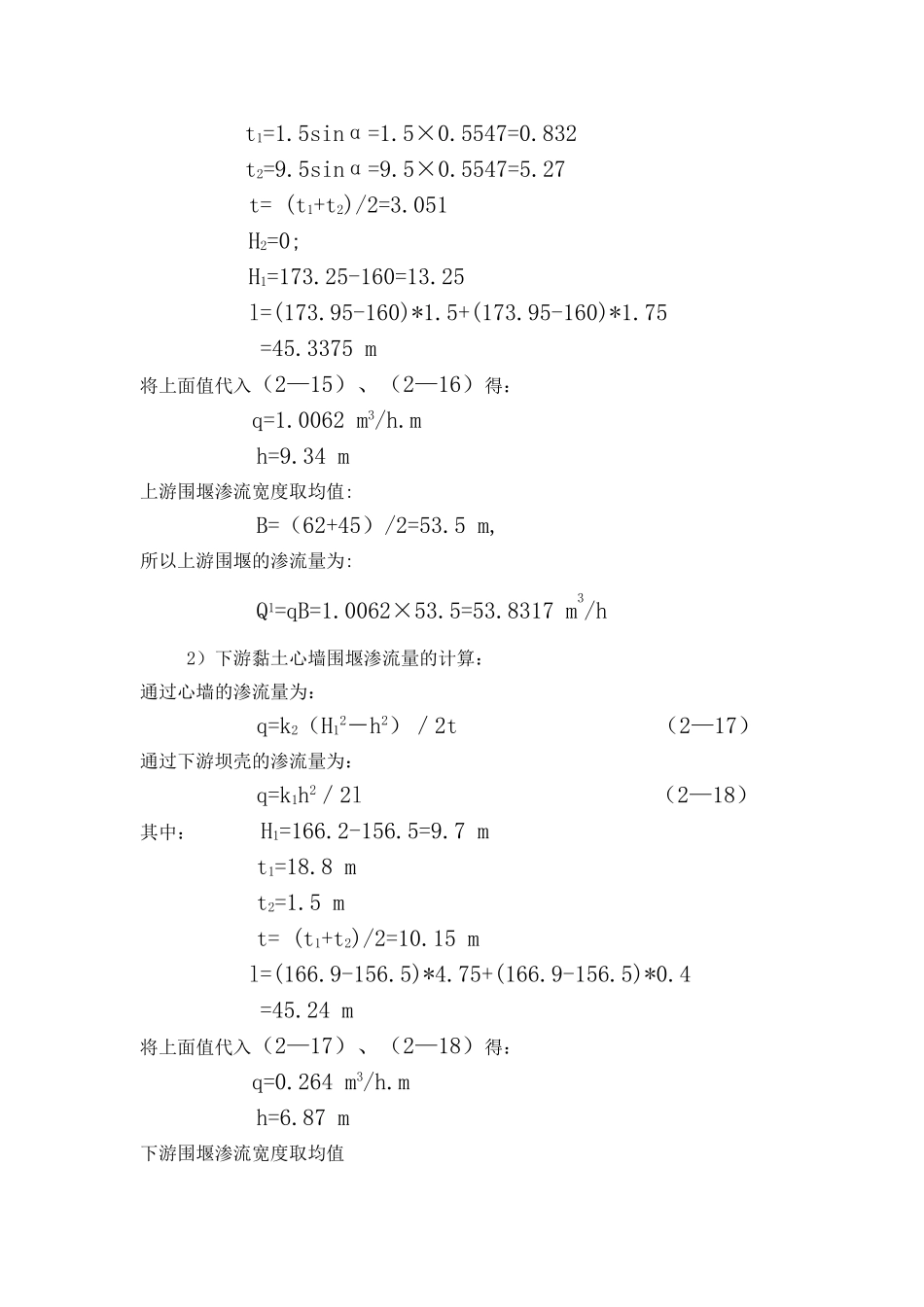

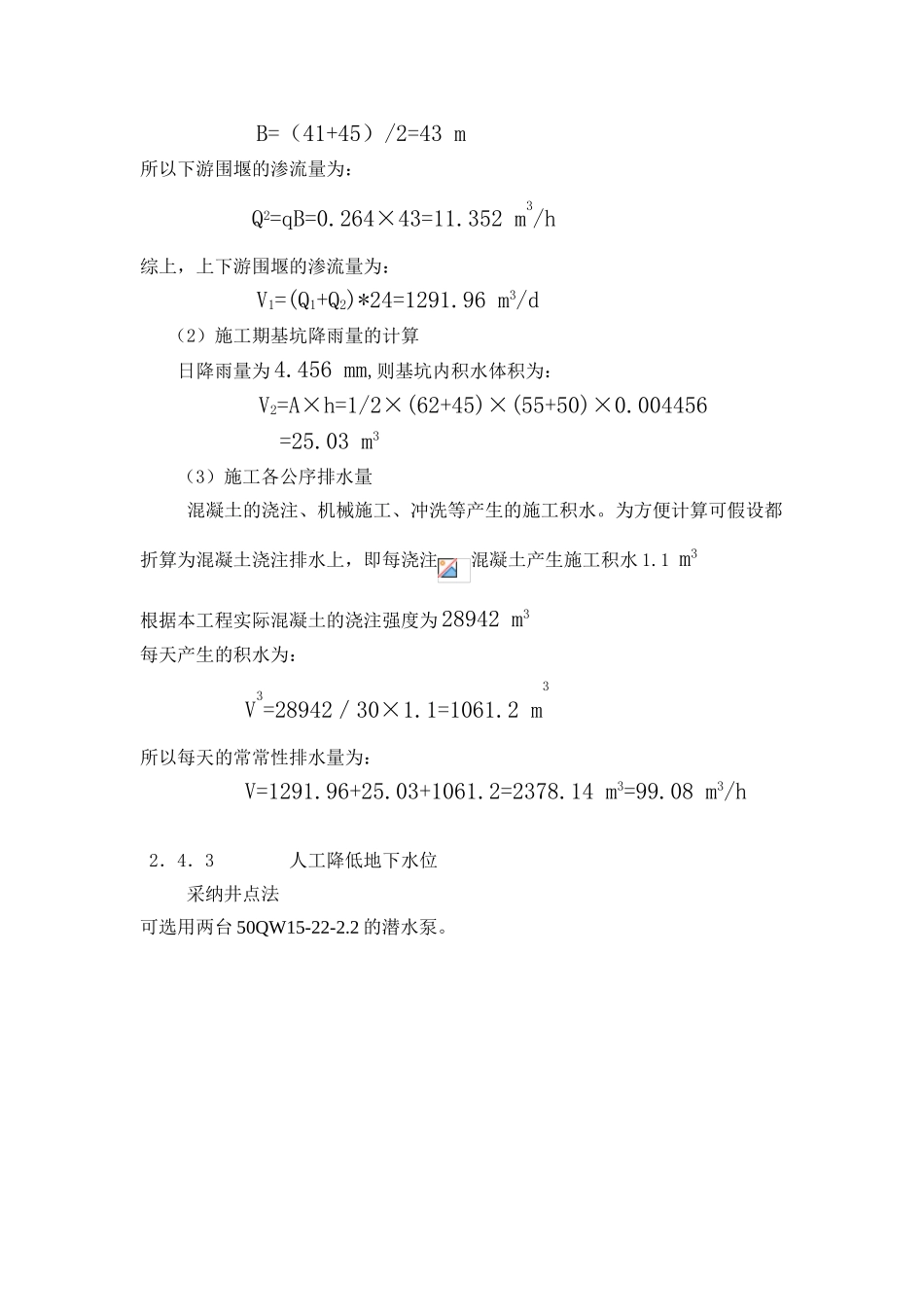

2．4 基坑排水水力计算 基坑排水包括初期排水和常常性排水两部分。初期排水是指围堰合龙闭气后排除基坑积水为主的排水。常常性排水是指在基坑积水排完后，为保持施工基坑干燥，继续排除基坑内各种渗水、雨水、施工用水等的排水工作。2．4．1 初期排水 初期排水流量一般可根据地质情况、工程等级、工期长短及施工条件等因素，参考实际工程的经验，按下式计算： 公式中：初期排水流量，，；基坑的积水体积，； 初期排水时间，； 为保证围堰稳定，最大水位下降速度不超过，T 取 2 天，即：48h; V 取上、下游围堰间在截流时下游水深为 0.34 米时水的体积，即 V=(50+55)×45×0.34=1606.5 m3 所以 ，初期排水流量 Q=(2~3)V/T=(2~3)×1606.5／48=67~98.6 m3/h 2．4．2 常常性排水 主要是为施工制造干燥环境，排除由于渗流水量，混凝土施工用水及施工期降水量。（1）渗流水量的简易估算（试算法） 1）上游黏土斜墙土石围堰围堰渗流量计算：通过斜墙的渗流量为： q=k2（H12－h2）／2tsinα （2—15）通过坝体内的渗流量： q=k1（h2－H22）／2l （2—16）其中： k2——斜墙土料的渗流系数，取 10-5 cm/s； k2——坝壳土料的渗流系数，取 10-2 cm/s； t1=1.5sinα=1.5×0.5547=0.832 t2=9.5sinα=9.5×0.5547=5.27t= (t1+t2)/2=3.051H2=0;H1=173.25-160=13.25l=(173.95-160)*1.5+(173.95-160)*1.75 =45.3375 m将上面值代入（2—15）、（2—16）得： q=1.0062 m3/h.m h=9.34 m上游围堰渗流宽度取均值:B=（62+45）/2=53.5 m,所以上游围堰的渗流量为: Q1=qB=1.0062×53.5=53.8317 m3/h2）下游黏土心墙围堰渗流量的计算：通过心墙的渗流量为：q=k2（H12－h2）／2t （2—17） 通过下游坝壳的渗流量为：q=k1h2／2l （2—18）其中： H1=166.2-156.5=9.7 m t1=18.8 m t2=1.5 mt= (t1+t2)/2=10.15 ml=(166.9-156.5)*4.75+(166.9-156.5)*0.4 =45.24 m将上面值代入（2—17）、（2—18）得： q=0.264 m3/h.m h=6.87 m下游围堰渗流宽度取均值B=（41+45）/2=43 m所以下游围堰的渗流量为： Q2=qB=0.264×43=11.352 m3/h综上，上下游围堰的渗流量为： V1=(Q1+Q2)*24=1291.96 m3/d（2）施工期基坑降雨量的计算日降雨量为 4.456 mm,则基坑内积水体积为：V2=A×h=1/2×(62+45)×(55+50)×0.004456=25.03 m3（3）施工各公序排水量 混凝土的浇注、机械施工、冲洗等产生的施工积水。为方便计算可假设都折算为混凝土浇注排水上，即每浇注混凝土产生施工积水 1.1 m3根据本工程实际混凝土的浇注强度为 28942 m3每天产生的积水为： V3=28942／30×1.1=1061.2 m3所以每天的常常性排水量为： V=1291.96+25.03+1061.2=2378.14 m3=99.08 m3/h2．4．3 人工降低地下水位 采纳井点法可选用两台 50QW15-22-2.2 的潜水泵。
