基坑监测技术方案及预算

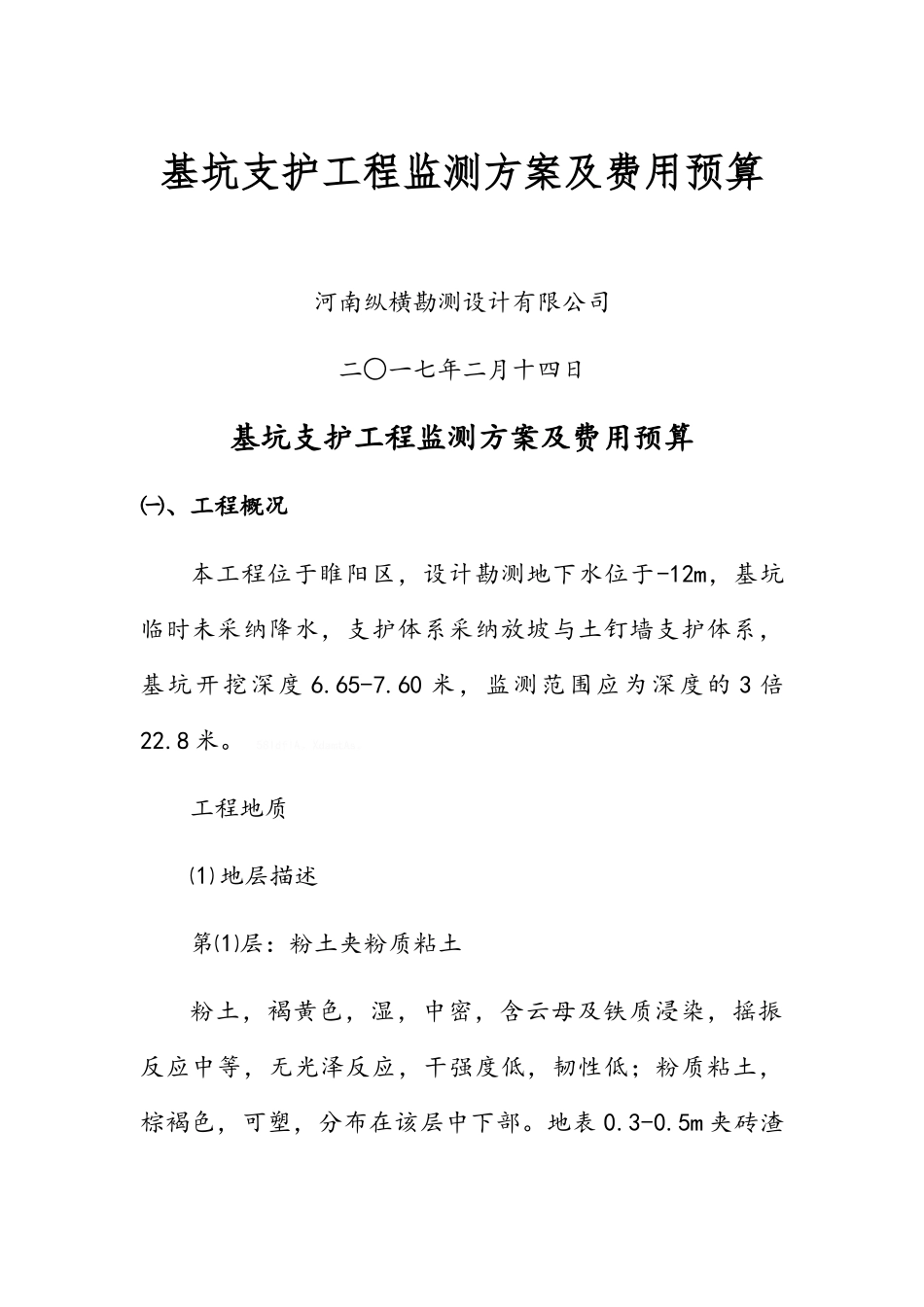

基坑支护工程监测方案及费用预算河南纵横勘测设计有限公司二○一七年二月十四日基坑支护工程监测方案及费用预算㈠、工程概况 本工程位于睢阳区，设计勘测地下水位于-12m，基坑临时未采纳降水，支护体系采纳放坡与土钉墙支护体系，基坑开挖深度 6.65-7.60 米，监测范围应为深度的 3 倍22.8 米。 58IdflA。XdamtAs。工程地质⑴ 地层描述第⑴层：粉土夹粉质粘土粉土，褐黄色，湿，中密，含云母及铁质浸染，摇振反应中等，无光泽反应，干强度低，韧性低；粉质粘土，棕褐色，可塑，分布在该层中下部。地表 0.3-0.5m 夹砖渣和建筑垃圾。本层层厚 1.30-2.50m,均厚 1.94m;层底标高47.39-48.67m,均高 47.88m。fXjzmpz。ZS9xvx6。第⑵层：粉土夹粉质粘土粉土，褐黄色，湿，中密-密实，定性为密实，含云母及铁质浸染，摇振反应中等，无光泽反应，干强度低，韧性低；粉质粘土，棕褐色，可塑，摇振反应无，切面稍光滑，干强度中等，韧性中等，分布在该层上部和下部。本层层厚 5.50-8.00m,均厚 6.61m;层底标高 40.35-42.35m,均高 41.27m。ujW2k6y。4oPqBXF。第⑶层：粉土褐黄色，湿，中密-密实，定性为中密，含云母及铁猛质，摇振反应中等，无光泽反应，干强度低，韧性低。本层层厚 1.10-3.40m,均厚 1.98m;层底标高 37.57-40.58m,均高 39.29m。1bINAai。AVL71V0。第⑷层：粉土夹粉质粘土粉土，褐黄色，湿，中密-密实，定性为密实，含云母及铁猛质，摇振反应中等，无光泽反应，干强度低，韧性低；粉质粘土分布该层下部，棕褐色，可塑。本层层厚1.10-4.10m, 均 厚 2.32m; 层 底 标 高 37.61-39.51m, 均 高38.76m。7goeqYa。fU8PFhf。第⑸层：粉质粘土夹薄层粉土粉质粘土，灰褐色，可塑-硬塑，定性为硬塑，摇振反应无，切面光滑，干强度高，韧性高。该层上部和下部夹粉土，褐黄色，中密。本层层厚 1.90-4.20m,均厚 3.23m;层底标高 34.71-37.30m,均高 35.53m。o74TwhH。kS5xBaB。第⑹层：粉土夹粉质粘土粉土，褐黄色，湿，密实，含云母及铁质浸染，摇振反应中等，无光泽反应，干强度低，韧性低；粉质粘土分布在该层中部，棕褐色，可塑。本层层厚 1.80-3.50m,均厚2.71m;层底标高 31.87-34.10m,均高 32.82m。G5AkPzK。noBJJrh。⑵ 土层主要力学性质指标及地下水情况（平均厚度见剖面图） 层号 土 名 γ(kN/m3^ ) c(kPa) φ(度) 厚度 XC1ixAc。07DWdvz。 1 粉土夹薄层粘土 18.7 8.4 25.67 3.0m HPVSali。EpOhOTt...
