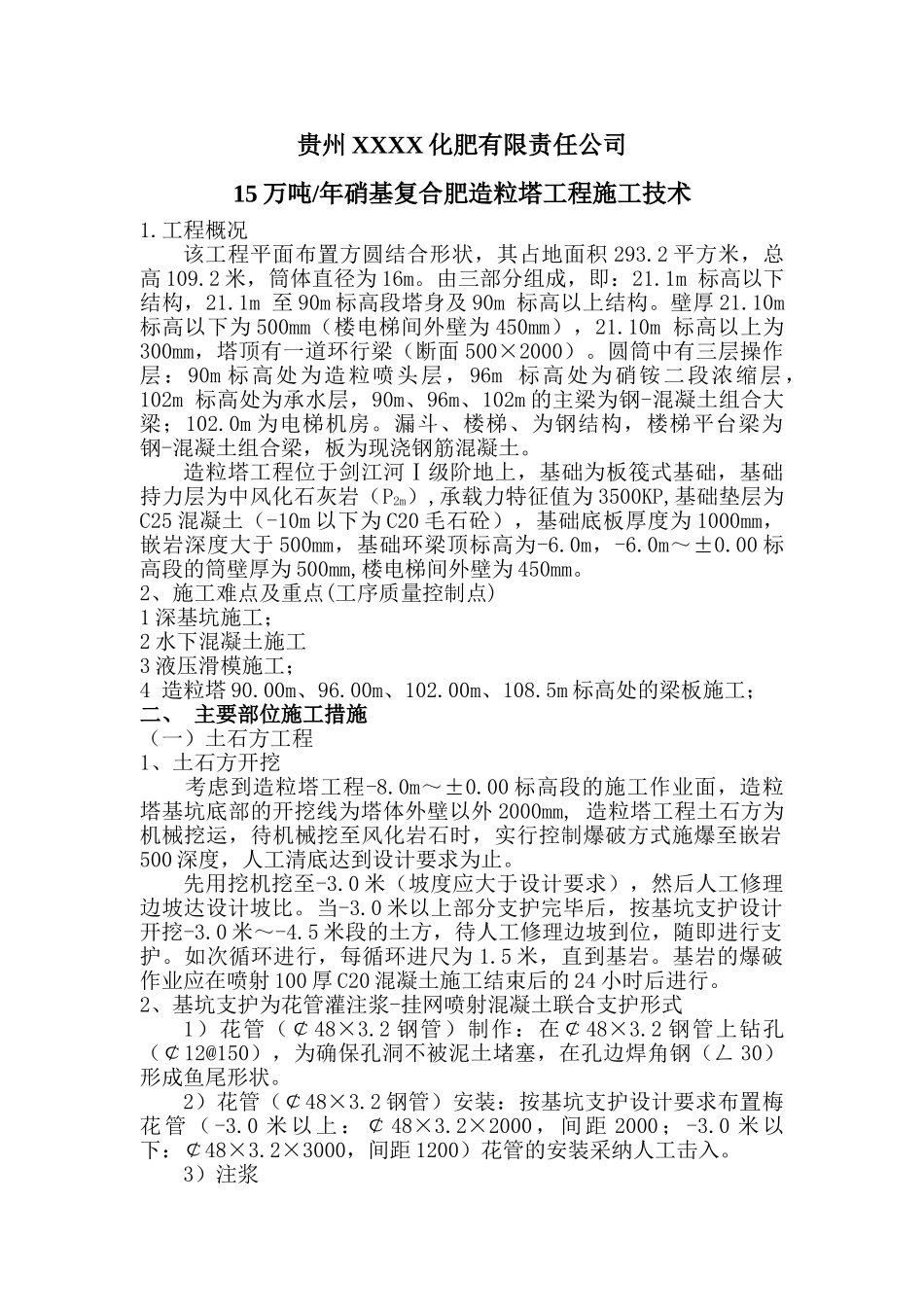

复合肥造粒塔施工技术总结

贵州 XXXX 化肥有限责任公司15 万吨/年硝基复合肥造粒塔工程施工技术1.工程概况该工程平面布置方圆结合形状，其占地面积 293.2 平方米，总高 109.2 米，筒体直径为 16m。由三部分组成，即：21.1m 标高以下结构，21.1m 至 90m 标高段塔身及 90m 标高以上结构。壁厚 21.10m 标高以下为 500mm（楼电梯间外壁为 450mm），21.10m 标高以上为300mm，塔顶有一道环行梁（断面 500×2000）。圆筒中有三层操作层：90m 标高处为造粒喷头层，96m 标高处为硝铵二段浓缩层，102m 标高处为承水层，90m、96m、102m 的主梁为钢-混凝土组合大梁；102.0m 为电梯机房。漏斗、楼梯、为钢结构，楼梯平台梁为钢-混凝土组合梁，板为现浇钢筋混凝土。 造粒塔工程位于剑江河Ⅰ级阶地上，基础为板筏式基础，基础持力层为中风化石灰岩（P2m）,承载力特征值为 3500KP,基础垫层为C25 混凝土（-10m 以下为 C20 毛石砼），基础底板厚度为 1000mm，嵌岩深度大于 500mm，基础环梁顶标高为-6.0m，-6.0m～±0.00 标高段的筒壁厚为 500mm,楼电梯间外壁为 450mm。2、施工难点及重点(工序质量控制点)1 深基坑施工；2 水下混凝土施工3 液压滑模施工； 4 造粒塔 90.00m、96.00m、102.00m、108.5m 标高处的梁板施工；二、 主要部位施工措施（一）土石方工程1、土石方开挖 考虑到造粒塔工程-8.0m～±0.00 标高段的施工作业面，造粒塔基坑底部的开挖线为塔体外壁以外 2000mm, 造粒塔工程土石方为机械挖运，待机械挖至风化岩石时，实行控制爆破方式施爆至嵌岩500 深度，人工清底达到设计要求为止。先用挖机挖至-3.0 米（坡度应大于设计要求），然后人工修理边坡达设计坡比。当-3.0 米以上部分支护完毕后，按基坑支护设计开挖-3.0 米～-4.5 米段的土方，待人工修理边坡到位，随即进行支护。如次循环进行，每循环进尺为 1.5 米，直到基岩。基岩的爆破作业应在喷射 100 厚 C20 混凝土施工结束后的 24 小时后进行。2、基坑支护为花管灌注浆-挂网喷射混凝土联合支护形式1）花管（￠48×3.2 钢管）制作：在￠48×3.2 钢管上钻孔（￠12@150），为确保孔洞不被泥土堵塞，在孔边焊角钢（ㄥ 30）形成鱼尾形状。2）花管（￠48×3.2 钢管）安装：按基坑支护设计要求布置梅花管（ -3.0 米以上：￠ 48×3.2×2000 ，间 距 2000 ；-3.0 米以下：￠48×3.2×3000，间距 1200）花管的安装采纳人工击入。3）注浆a)水泥浆材料：水泥为普...
