多层及高层钢结构安装工程

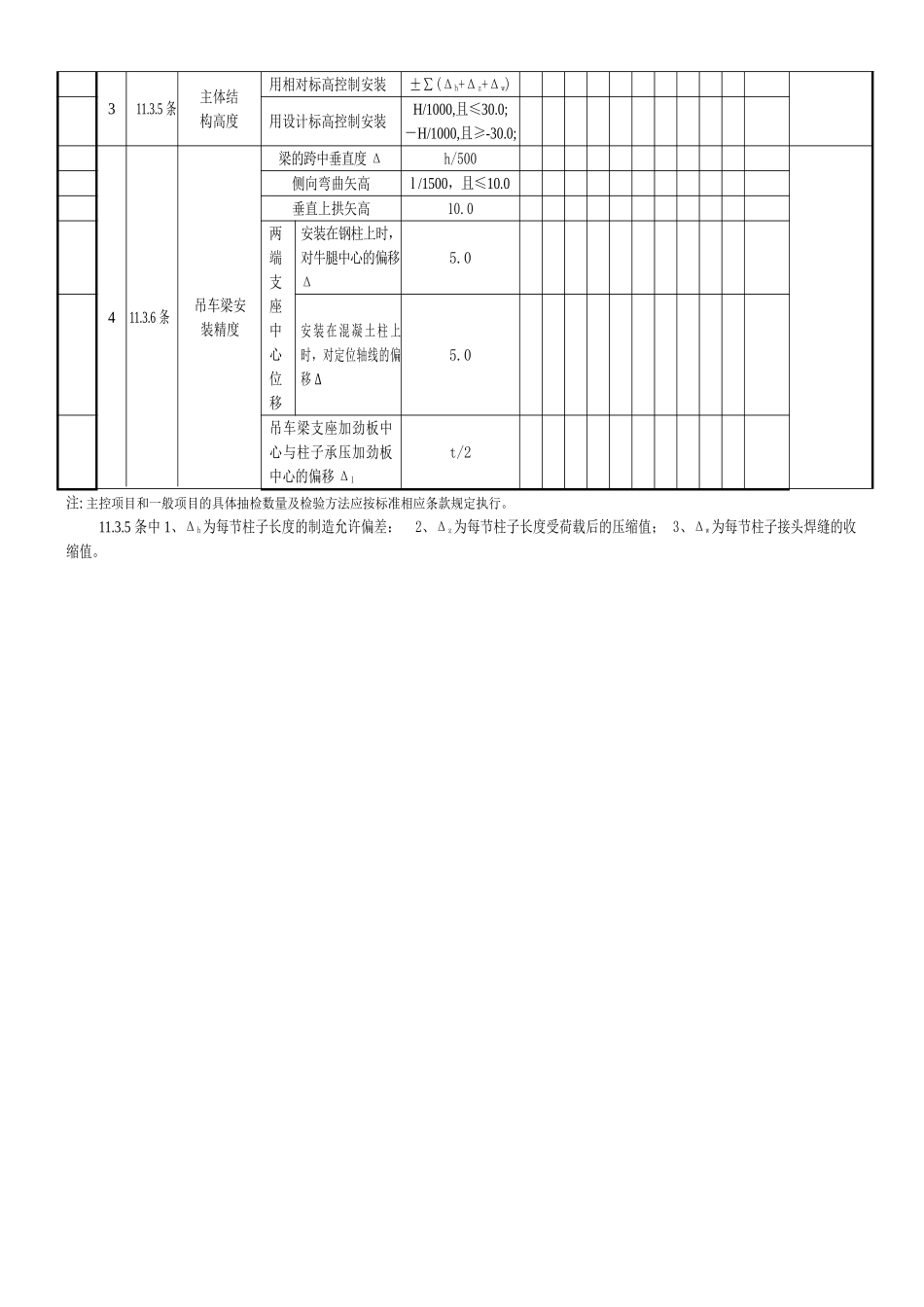

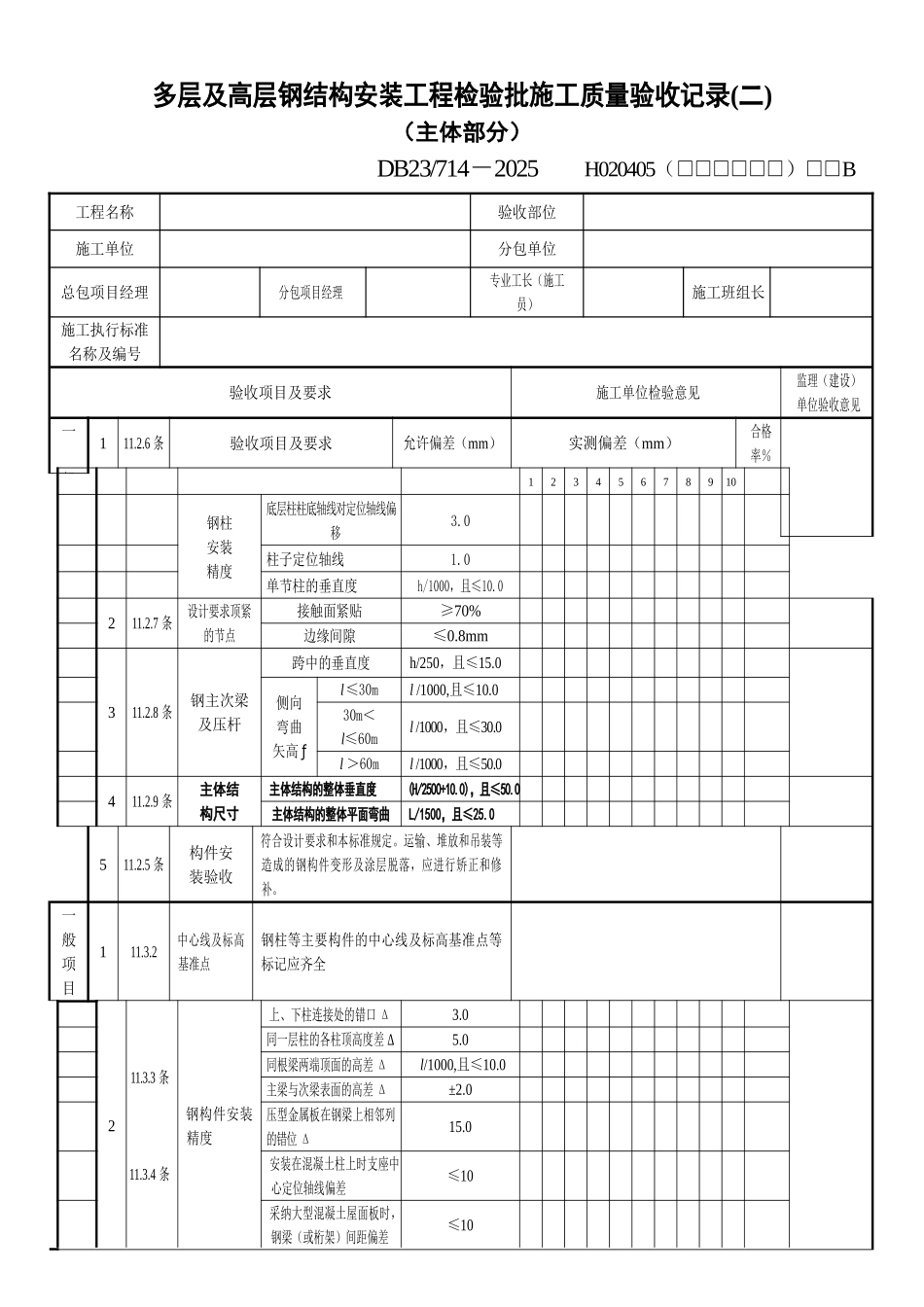

多层及高层钢结构安装工程检验批施工质量验收记录(二)（主体部分） DB23/714－2025 H020405（□□□□□□）□□B工程名称验收部位施工单位分包单位总包项目经理分包项目经理专业工长（施工员）施工班组长施工执行标准名称及编号验收项目及要求施工单位检验意见监理（建设）单位验收意见一般111.2.6 条验收项目及要求允许偏差（mm）实测偏差（mm）合格率％12345678910钢柱安装精度底层柱柱底轴线对定位轴线偏移3.0柱子定位轴线1.0单节柱的垂直度h/1000，且≤10.0211.2.7 条设计要求顶紧的节点接触面紧贴≥70%边缘间隙≤0.8mm311.2.8 条钢主次梁及压杆跨中的垂直度h/250，且≤15.0侧向弯曲矢高 ƒl ≤30ml /1000,且≤10.030m＜l≤60ml /1000，且≤30.0l ＞60ml /1000，且≤50.0411.2.9 条主体结构尺寸主体结构的整体垂直度(H/2500+10.0)，且≤50.0主体结构的整体平面弯曲L/1500，且≤25.0511.2.5 条构件安装验收符合设计要求和本标准规定。运输、堆放和吊装等造成的钢构件变形及涂层脱落，应进行矫正和修补。一般项目111.3.2中心线及标高基准点钢柱等主要构件的中心线及标高基准点等标记应齐全211.3.3 条11.3.4 条钢构件安装精度上、下柱连接处的错口 Δ3.0同一层柱的各柱顶高度差 Δ5.0同根梁两端顶面的高差 Δl/1000,且≤10.0主梁与次梁表面的高差 Δ±2.0压型金属板在钢梁上相邻列的错位 Δ15.0安装在混凝土柱上时支座中心定位轴线偏差≤10采纳大型混凝土屋面板时，钢梁（或桁架）间距偏差≤10311.3.5 条主体结构高度用相对标高控制安装±∑(Δh+Δz+Δw)用设计标高控制安装H/1000,且≤30.0;－H/1000,且≥-30.0;411.3.6 条吊车梁安装精度梁的跨中垂直度 Δh/500侧向弯曲矢高l /1500，且≤10.0垂直上拱矢高10.0两端支座中心位移安装在钢柱上时，对牛腿中心的偏移Δ5.0安 装 在 混 凝 土 柱 上时，对定位轴线的偏移 Δ5.0吊车梁支座加劲板中心与柱子承压加劲板中心的偏移 Δ1t/2注: 主控项目和一般项目的具体抽检数量及检验方法应按标准相应条款规定执行。11.3.5 条中 1、Δh为每节柱子长度的制造允许偏差： 2、Δz为每节柱子长度受荷载后的压缩值； 3、Δw为每节柱子接头焊缝的收缩值。
