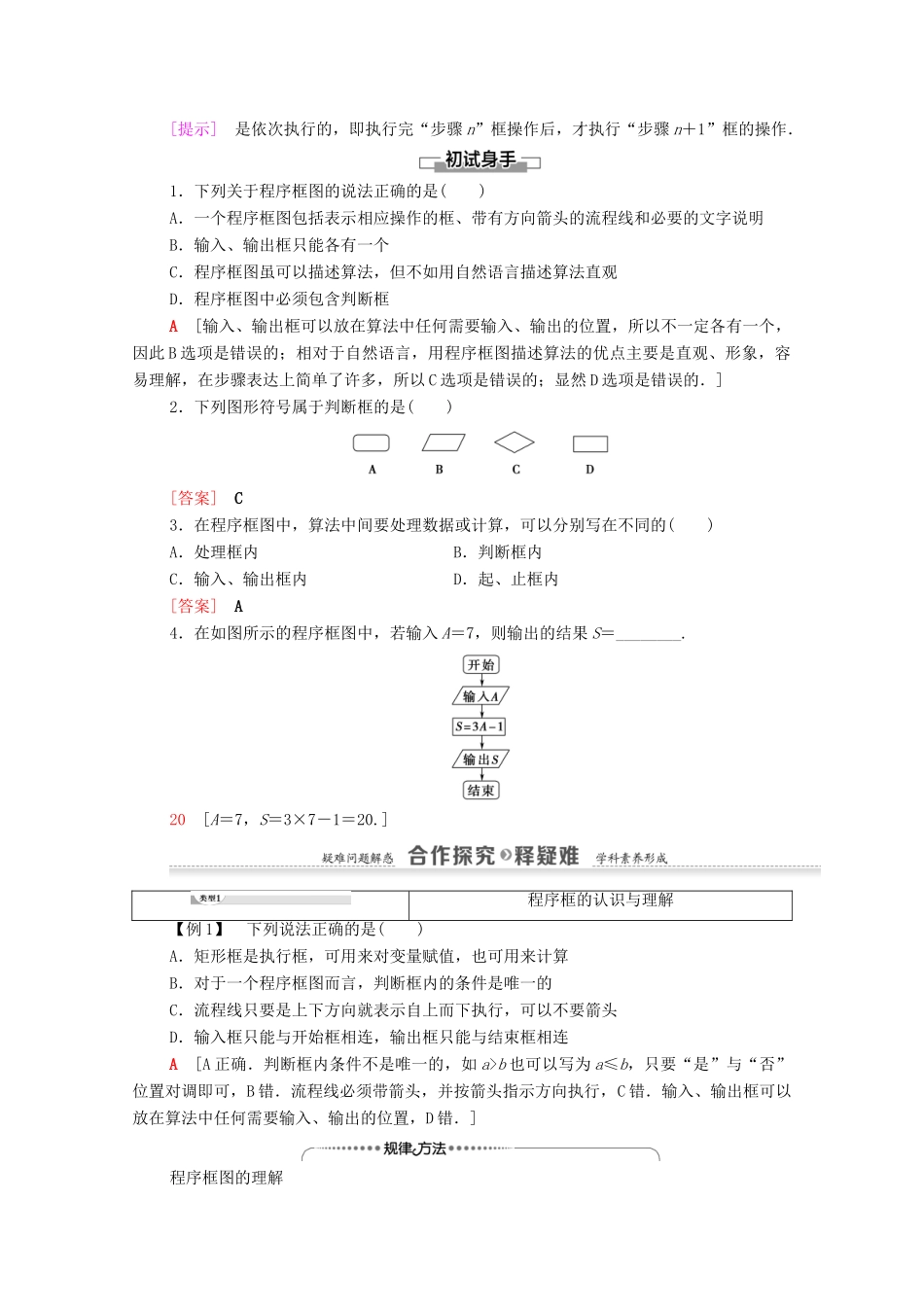

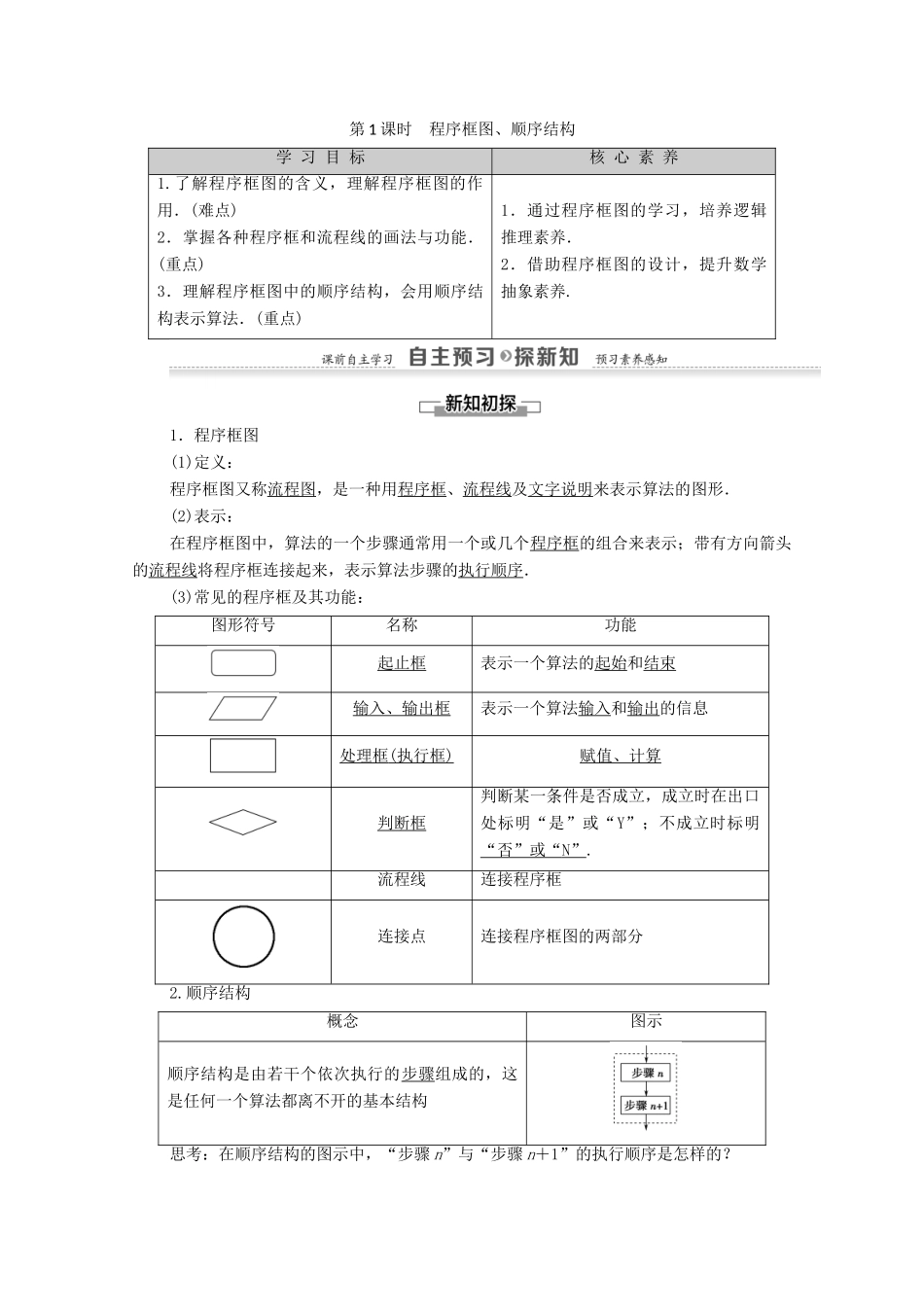

第 1 课时 程序框图、顺序结构学 习 目 标核 心 素 养1.了解程序框图的含义，理解程序框图的作用．(难点)2．掌握各种程序框和流程线的画法与功能．(重点)3．理解程序框图中的顺序结构，会用顺序结构表示算法．(重点)1．通过程序框图的学习，培养逻辑推理素养．2．借助程序框图的设计，提升数学抽象素养.1．程序框图(1)定义：程序框图又称流程图，是一种用程序框、流程线及文字说明来表示算法的图形．(2)表示：在程序框图中，算法的一个步骤通常用一个或几个程序框的组合来表示；带有方向箭头的流程线将程序框连接起来，表示算法步骤的执行顺序．(3)常见的程序框及其功能：图形符号名称功能起止框表示一个算法的起始和结束输入、输出框表示一个算法输入和输出的信息处理框 ( 执行框 ) 赋值、计算判断框判断某一条件是否成立，成立时在出口处标明“是”或“Y”；不成立时标明“否”或“ N” .流程线连接程序框连接点连接程序框图的两部分2.顺序结构概念图示顺序结构是由若干个依次执行的步骤组成的，这是任何一个算法都离不开的基本结构思考：在顺序结构的图示中，“步骤 n”与“步骤 n＋1”的执行顺序是怎样的？[提示] 是依次执行的，即执行完“步骤 n”框操作后，才执行“步骤 n＋1”框的操作．1．下列关于程序框图的说法正确的是( )A．一个程序框图包括表示相应操作的框、带有方向箭头的流程线和必要的文字说明B．输入、输出框只能各有一个C．程序框图虽可以描述算法，但不如用自然语言描述算法直观D．程序框图中必须包含判断框A [输入、输出框可以放在算法中任何需要输入、输出的位置，所以不一定各有一个，因此 B 选项是错误的；相对于自然语言，用程序框图描述算法的优点主要是直观、形象，容易理解，在步骤表达上简单了许多，所以 C 选项是错误的；显然 D 选项是错误的．]2．下列图形符号属于判断框的是( )[答案] C3．在程序框图中，算法中间要处理数据或计算，可以分别写在不同的( )A．处理框内 B．判断框内C．输入、输出框内D．起、止框内[答案] A4．在如图所示的程序框图中，若输入 A＝7，则输出的结果 S＝________.20 [A＝7，S＝3×7－1＝20.]程序框的认识与理解【例 1】 下列说法正确的是( )A．矩形框是执行框，可用来对变量赋值，也可用来计算B．对于一个程序框图而言，判断框内的条件是唯一的C．流程线只要是上下方向就表示自上而下执行，可以不要箭头D．输入框只能与开始框相连，输出框只能与...
