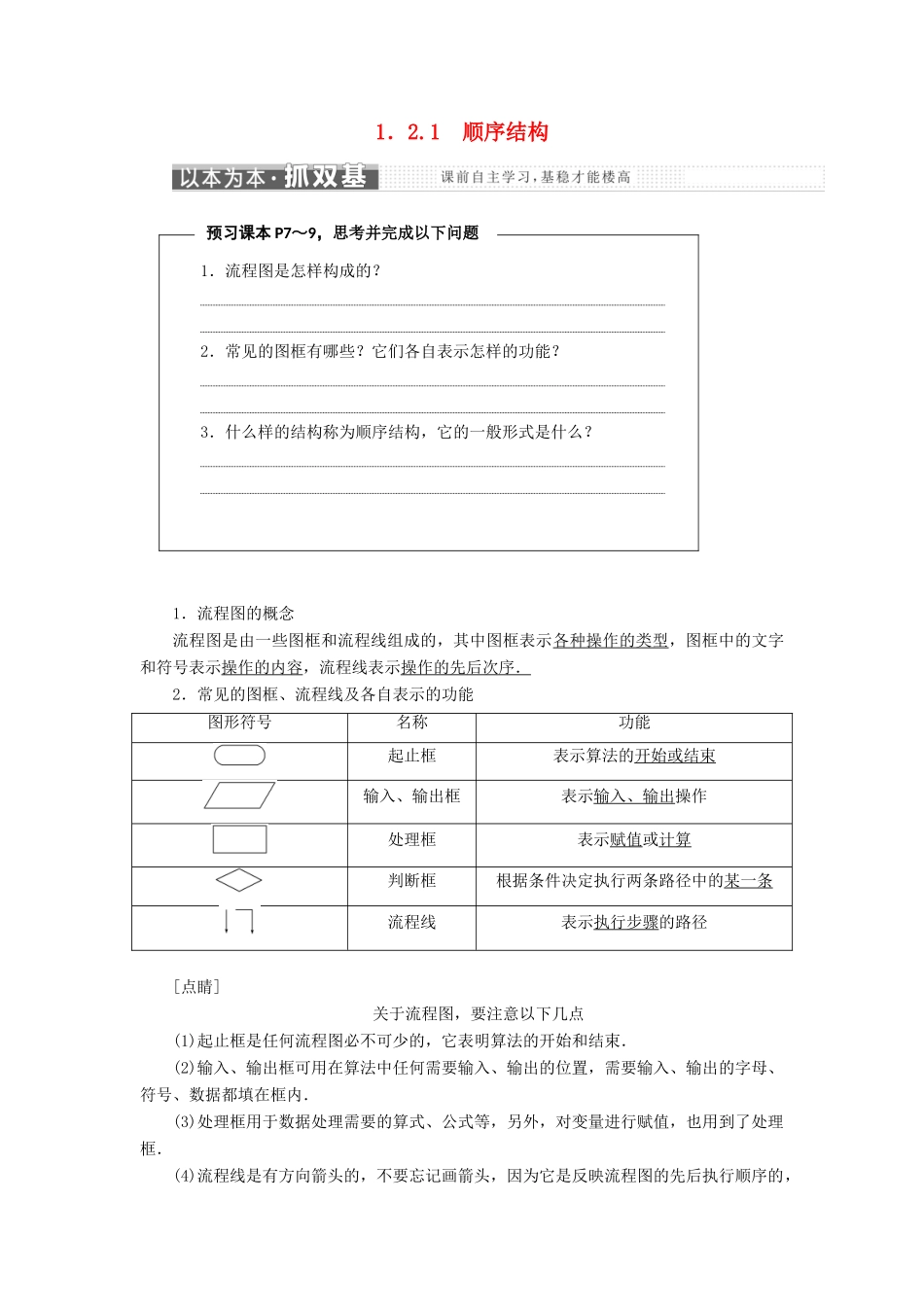

1．2.1 顺序结构1．流程图是怎样构成的？ 2．常见的图框有哪些？它们各自表示怎样的功能？ 3．什么样的结构称为顺序结构，它的一般形式是什么？ 1．流程图的概念流程图是由一些图框和流程线组成的，其中图框表示各种操作的类型，图框中的文字和符号表示操作的内容，流程线表示操作的先后次序．2．常见的图框、流程线及各自表示的功能图形符号名称功能起止框表示算法的开始或结束输入、输出框表示输入、输出操作处理框表示赋值或计算判断框根据条件决定执行两条路径中的某一条流程线表示执行步骤的路径[点睛]关于流程图，要注意以下几点(1)起止框是任何流程图必不可少的，它表明算法的开始和结束．(2)输入、输出框可用在算法中任何需要输入、输出的位置，需要输入、输出的字母、符号、数据都填在框内．(3)处理框用于数据处理需要的算式、公式等，另外，对变量进行赋值，也用到了处理框．(4)流程线是有方向箭头的，不要忘记画箭头，因为它是反映流程图的先后执行顺序的，预习课本 P7～9，思考并完成以下问题如不画箭头，就难以判定各框内程序的执行顺序了．3．顺序结构及形式顺序结构的定义结构形式依次进行多个处理的结构称为顺序结构1．下列几个选项中不是流程图符号的是________．答案：(1)2．下面三个流程图，不是顺序结构的是________． 答案：(2)[典例] 下列关于流程图的符号的理解中，正确的有________．① 任何一个流程图都必须有起止框；② 输入框只能在开始框之后，输出框只能在结束框之前；③ 判断框是唯一具有超过一个退出点的图形符号；④ 判断框内的条件是唯一的．[解析] 任何一个程序都有开始和结束，因而必须有起止框；输入框和输出框可以放在算法中任何需要输入、输出的位置；判断框内的条件不是唯一的，如条件 a>b，也可写成 a≤b，故只有①③正确．[答案] ①③正确理解流程图的概念及图框和流程线的功能是解决此类问题的关键． 流程图的基本概念[活学活用]下列关于流程线的说法：① 流程线表示算法步骤执行的顺序，用来连接图框；② 流程线只要是上下方向就表示自上向下执行可以不要箭头；③ 流程线无论什么方向，总要按箭头的指向执行；④ 流程线是带有箭头的线，它可以画成折线．其中正确的有________．答案：①③④[典例] 已知点 P(x0，y0)和直线 l：Ax＋By＋C＝0(A2＋B2≠0)，求点 P(x0，y0)到直线l 的距离 d.设计算法，并画出流程图．[解] 算法如下：S1 输入点的坐标 x0，y0，输入直线方程的系...
