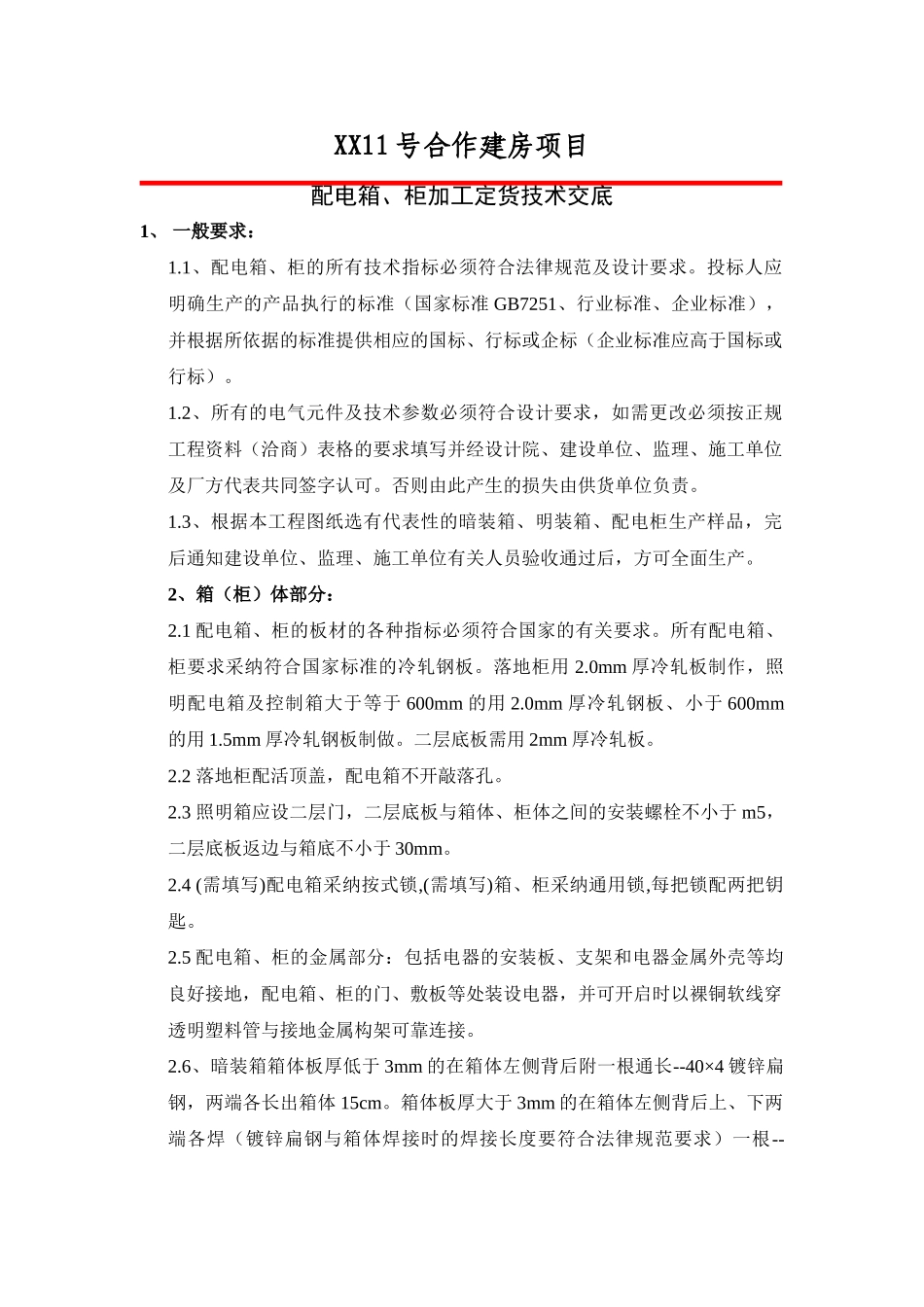

XX11 号合作建房项目配电箱、柜加工定货技术交底1、 一般要求： 1.1、配电箱、柜的所有技术指标必须符合法律规范及设计要求。投标人应明确生产的产品执行的标准（国家标准 GB7251、行业标准、企业标准），并根据所依据的标准提供相应的国标、行标或企标（企业标准应高于国标或行标）。 1.2、所有的电气元件及技术参数必须符合设计要求，如需更改必须按正规工程资料（洽商）表格的要求填写并经设计院、建设单位、监理、施工单位及厂方代表共同签字认可。否则由此产生的损失由供货单位负责。 1.3、根据本工程图纸选有代表性的暗装箱、明装箱、配电柜生产样品，完后通知建设单位、监理、施工单位有关人员验收通过后，方可全面生产。 2、箱（柜）体部分： 2.1 配电箱、柜的板材的各种指标必须符合国家的有关要求。所有配电箱、柜要求采纳符合国家标准的冷轧钢板。落地柜用 2.0mm 厚冷轧板制作，照明配电箱及控制箱大于等于 600mm 的用 2.0mm 厚冷轧钢板、小于 600mm的用 1.5mm 厚冷轧钢板制做。二层底板需用 2mm 厚冷轧板。 2.2 落地柜配活顶盖，配电箱不开敲落孔。 2.3 照明箱应设二层门，二层底板与箱体、柜体之间的安装螺栓不小于 m5，二层底板返边与箱底不小于 30mm。 2.4 (需填写)配电箱采纳按式锁,(需填写)箱、柜采纳通用锁,每把锁配两把钥匙。 2.5 配电箱、柜的金属部分：包括电器的安装板、支架和电器金属外壳等均良好接地，配电箱、柜的门、敷板等处装设电器，并可开启时以裸铜软线穿透明塑料管与接地金属构架可靠连接。 2.6、暗装箱箱体板厚低于 3mm 的在箱体左侧背后附一根通长--40×4 镀锌扁钢，两端各长出箱体 15cm。箱体板厚大于 3mm 的在箱体左侧背后上、下两端各焊（镀锌扁钢与箱体焊接时的焊接长度要符合法律规范要求）一根--40×4 镀锌扁钢，超出箱体 15cm。暗装箱左、右两侧的中间上下各 10cm 处各敷设一根 l40×4×50 角钢（已备安装时固定箱体使用）。 2.7、配电箱体、柜体型号、材质、颜色由建设单位确定（并有文字签字记录）。 2.8、所有配电柜均须配 10#基础槽钢，基础槽钢的外径与配电柜下口外径一致（多台柜并列时 10#基础槽钢应为一整体）。 2.9、两台或两台以上的配电箱、柜相邻敷设时，箱、柜的高度、厚度应一致。厂方不清楚的可与施工方联系落实。（见附表） 2.10 动力照明配电箱内，地排、零排、必须有预留压线位置，接地螺栓，不小于 m10，镀锌螺栓，接地点必须在...
