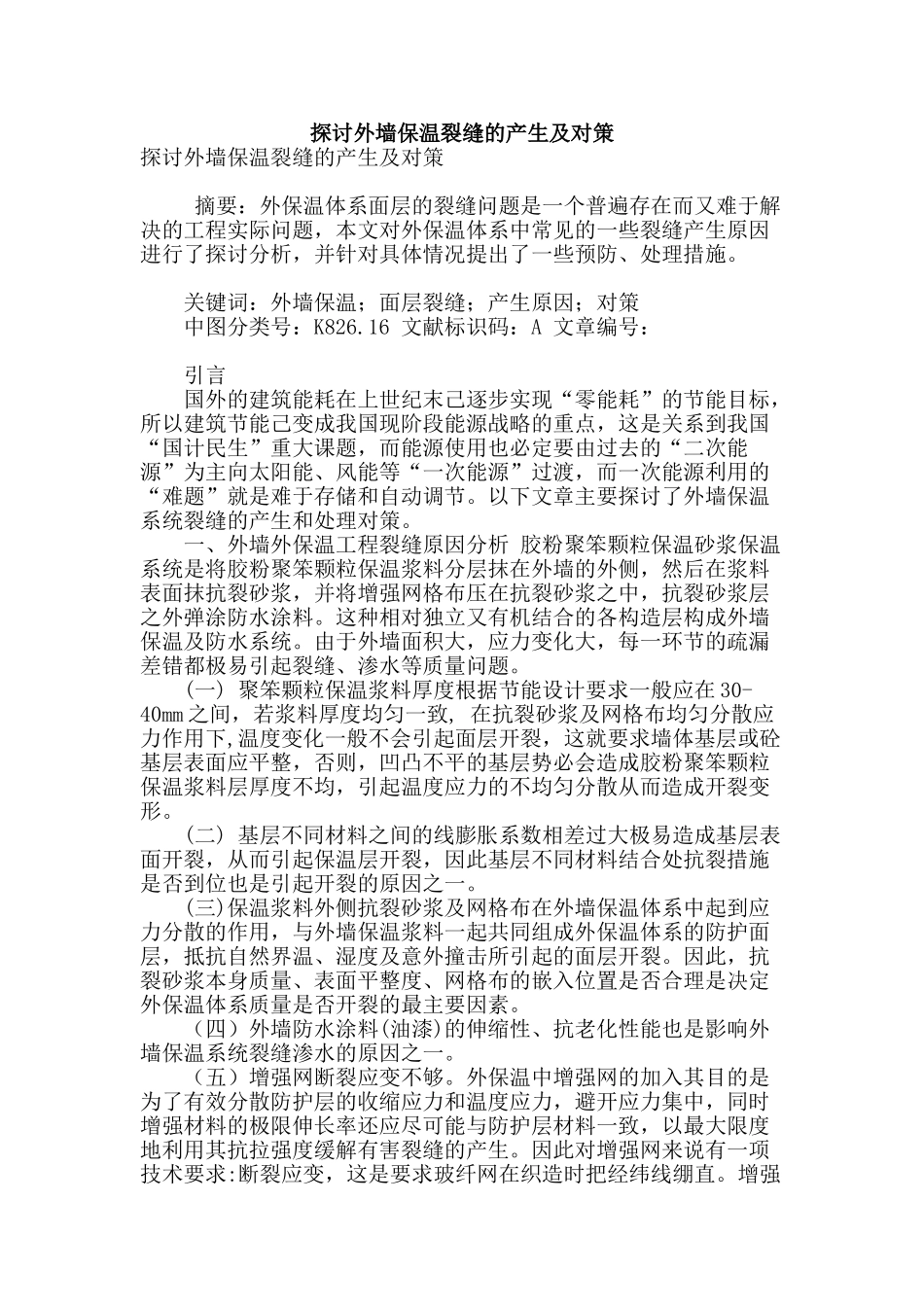

探讨外墙保温裂缝的产生及对策探讨外墙保温裂缝的产生及对策 摘要：外保温体系面层的裂缝问题是一个普遍存在而又难于解决的工程实际问题，本文对外保温体系中常见的一些裂缝产生原因进行了探讨分析，并针对具体情况提出了一些预防、处理措施。 关键词：外墙保温；面层裂缝；产生原因；对策 中图分类号：K826.16 文献标识码：A 文章编号： 引言 国外的建筑能耗在上世纪末己逐步实现“零能耗”的节能目标，所以建筑节能己变成我国现阶段能源战略的重点，这是关系到我国“国计民生”重大课题，而能源使用也必定要由过去的“二次能源”为主向太阳能、风能等“一次能源”过渡，而一次能源利用的“难题”就是难于存储和自动调节。以下文章主要探讨了外墙保温系统裂缝的产生和处理对策。 一、外墙外保温工程裂缝原因分析 胶粉聚笨颗粒保温砂浆保温系统是将胶粉聚笨颗粒保温浆料分层抹在外墙的外侧，然后在浆料表面抹抗裂砂浆，并将增强网格布压在抗裂砂浆之中，抗裂砂浆层之外弹涂防水涂料。这种相对独立又有机结合的各构造层构成外墙保温及防水系统。由于外墙面积大，应力变化大，每一环节的疏漏差错都极易引起裂缝、渗水等质量问题。 (一) 聚笨颗粒保温浆料厚度根据节能设计要求一般应在 30-40mm 之间，若浆料厚度均匀一致, 在抗裂砂浆及网格布均匀分散应力作用下,温度变化一般不会引起面层开裂，这就要求墙体基层或砼基层表面应平整，否则，凹凸不平的基层势必会造成胶粉聚笨颗粒保温浆料层厚度不均，引起温度应力的不均匀分散从而造成开裂变形。 (二) 基层不同材料之间的线膨胀系数相差过大极易造成基层表面开裂，从而引起保温层开裂，因此基层不同材料结合处抗裂措施是否到位也是引起开裂的原因之一。 (三)保温浆料外侧抗裂砂浆及网格布在外墙保温体系中起到应力分散的作用，与外墙保温浆料一起共同组成外保温体系的防护面层，抵抗自然界温、湿度及意外撞击所引起的面层开裂。因此，抗裂砂浆本身质量、表面平整度、网格布的嵌入位置是否合理是决定外保温体系质量是否开裂的最主要因素。 （四）外墙防水涂料(油漆)的伸缩性、抗老化性能也是影响外墙保温系统裂缝渗水的原因之一。 （五）增强网断裂应变不够。外保温中增强网的加入其目的是为了有效分散防护层的收缩应力和温度应力，避开应力集中，同时增强材料的极限伸长率还应尽可能与防护层材料一致，以最大限度地利用其抗拉强度缓解有害裂缝的产生。因此对增强网来说有一项技术要...
