政府机关办公楼变频多联空调系统设计VIP专享

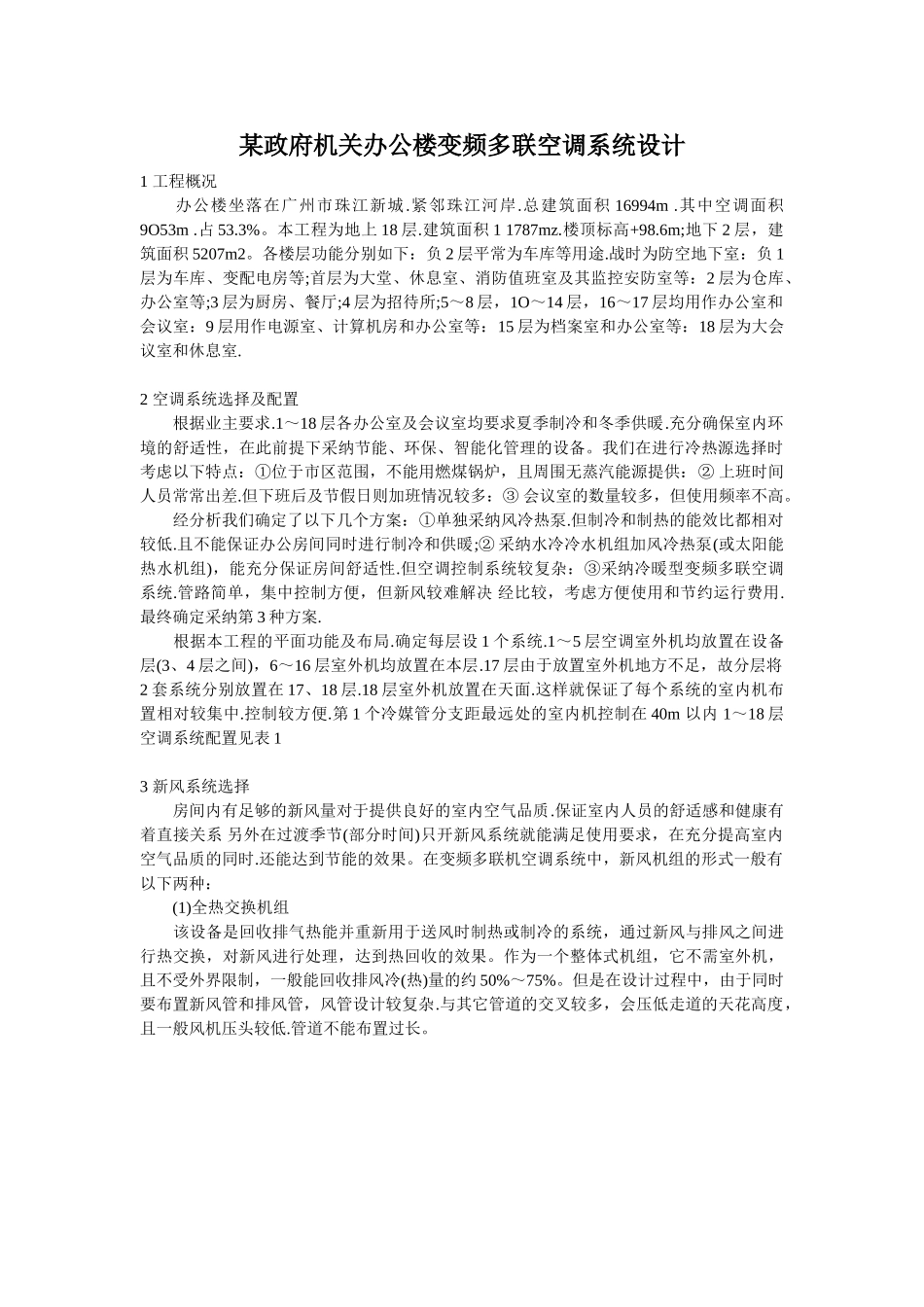

某政府机关办公楼变频多联空调系统设计1 工程概况 办公楼坐落在广州市珠江新城.紧邻珠江河岸.总建筑面积 16994m .其中空调面积9O53m .占 53.3%。本工程为地上 18 层.建筑面积 1 1787mz.楼顶标高+98.6m;地下 2 层，建筑面积 5207m2。各楼层功能分别如下：负 2 层平常为车库等用途.战时为防空地下室：负 1层为车库、变配电房等;首层为大堂、休息室、消防值班室及其监控安防室等：2 层为仓库、办公室等;3 层为厨房、餐厅;4 层为招待所;5～8 层，1O～14 层，16～17 层均用作办公室和会议室：9 层用作电源室、计算机房和办公室等：15 层为档案室和办公室等：18 层为大会议室和休息室.2 空调系统选择及配置 根据业主要求.1～18 层各办公室及会议室均要求夏季制冷和冬季供暖.充分确保室内环境的舒适性，在此前提下采纳节能、环保、智能化管理的设备。我们在进行冷热源选择时考虑以下特点：①位于市区范围，不能用燃煤锅炉，且周围无蒸汽能源提供：② 上班时间人员常常出差.但下班后及节假日则加班情况较多：③ 会议室的数量较多，但使用频率不高。 经分析我们确定了以下几个方案：①单独采纳风冷热泵.但制冷和制热的能效比都相对较低.且不能保证办公房间同时进行制冷和供暖;② 采纳水冷冷水机组加风冷热泵(或太阳能热水机组)，能充分保证房间舒适性.但空调控制系统较复杂：③采纳冷暖型变频多联空调系统.管路简单，集中控制方便，但新风较难解决 经比较，考虑方便使用和节约运行费用.最终确定采纳第 3 种方案. 根据本工程的平面功能及布局.确定每层设 1 个系统.1～5 层空调室外机均放置在设备层(3、4 层之间)，6～16 层室外机均放置在本层.17 层由于放置室外机地方不足，故分层将2 套系统分别放置在 17、18 层.18 层室外机放置在天面.这样就保证了每个系统的室内机布置相对较集中.控制较方便.第 1 个冷媒管分支距最远处的室内机控制在 40m 以内 1～18 层空调系统配置见表 13 新风系统选择 房间内有足够的新风量对于提供良好的室内空气品质.保证室内人员的舒适感和健康有着直接关系 另外在过渡季节(部分时间)只开新风系统就能满足使用要求，在充分提高室内空气品质的同时.还能达到节能的效果。在变频多联机空调系统中，新风机组的形式一般有以下两种： (1)全热交换机组 该设备是回收排气热能并重新用于送风时制热或制冷的系统，通过新风与排风之间进行热交换，对新风进行处理，达到热回收的效果...
