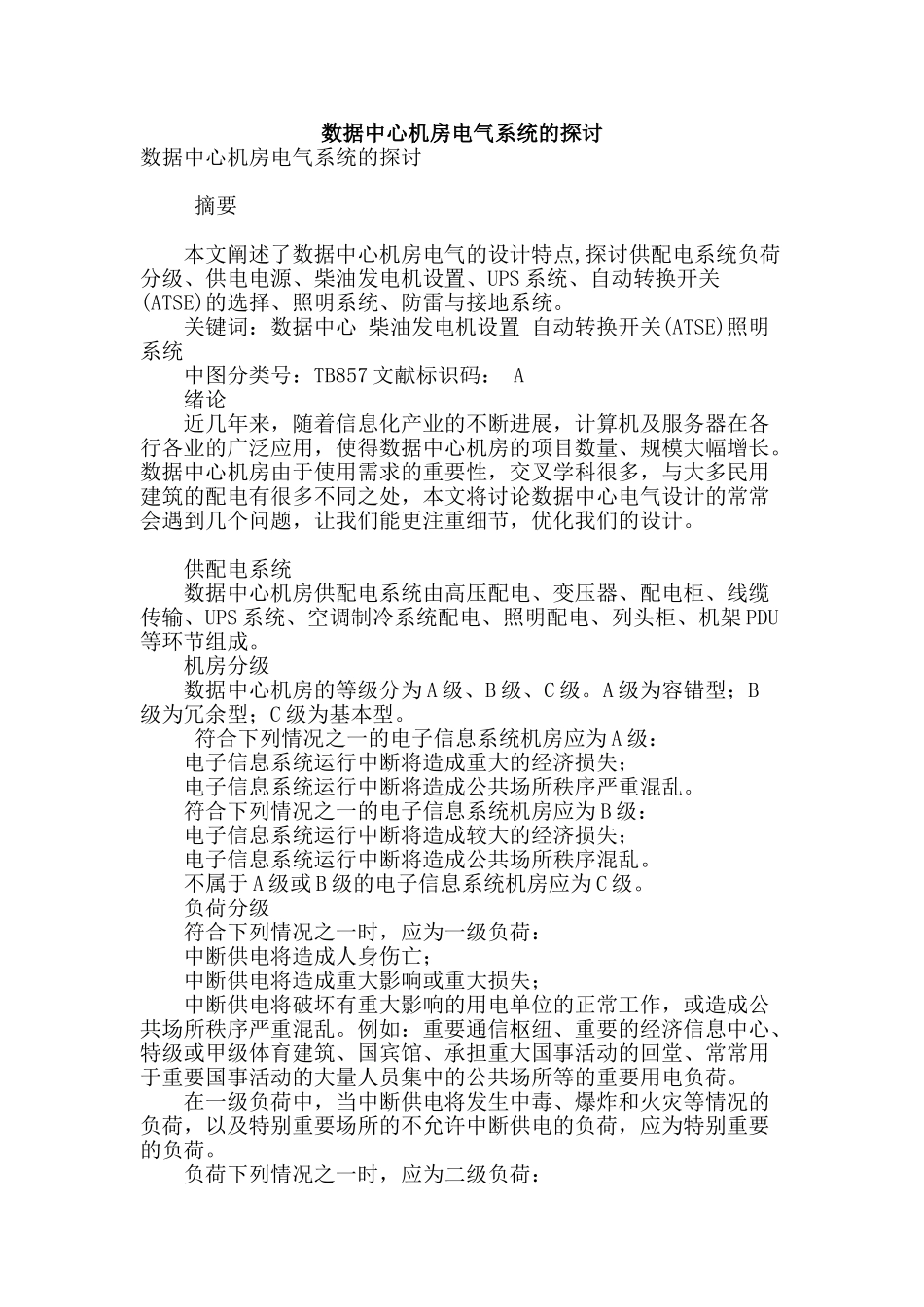

数据中心机房电气系统的探讨数据中心机房电气系统的探讨 摘要 本文阐述了数据中心机房电气的设计特点,探讨供配电系统负荷分级、供电电源、柴油发电机设置、UPS 系统、自动转换开关(ATSE)的选择、照明系统、防雷与接地系统。 关键词：数据中心 柴油发电机设置 自动转换开关(ATSE)照明系统 中图分类号：TB857 文献标识码： A 绪论 近几年来，随着信息化产业的不断进展，计算机及服务器在各行各业的广泛应用，使得数据中心机房的项目数量、规模大幅增长。数据中心机房由于使用需求的重要性，交叉学科很多，与大多民用建筑的配电有很多不同之处，本文将讨论数据中心电气设计的常常会遇到几个问题，让我们能更注重细节，优化我们的设计。 供配电系统 数据中心机房供配电系统由高压配电、变压器、配电柜、线缆传输、UPS 系统、空调制冷系统配电、照明配电、列头柜、机架 PDU等环节组成。 机房分级 数据中心机房的等级分为 A 级、B 级、C 级。A 级为容错型；B级为冗余型；C 级为基本型。 符合下列情况之一的电子信息系统机房应为 A 级： 电子信息系统运行中断将造成重大的经济损失； 电子信息系统运行中断将造成公共场所秩序严重混乱。 符合下列情况之一的电子信息系统机房应为 B 级： 电子信息系统运行中断将造成较大的经济损失； 电子信息系统运行中断将造成公共场所秩序混乱。 不属于 A 级或 B 级的电子信息系统机房应为 C 级。 负荷分级 符合下列情况之一时，应为一级负荷： 中断供电将造成人身伤亡； 中断供电将造成重大影响或重大损失； 中断供电将破坏有重大影响的用电单位的正常工作，或造成公共场所秩序严重混乱。例如：重要通信枢纽、重要的经济信息中心、特级或甲级体育建筑、国宾馆、承担重大国事活动的回堂、常常用于重要国事活动的大量人员集中的公共场所等的重要用电负荷。 在一级负荷中，当中断供电将发生中毒、爆炸和火灾等情况的负荷，以及特别重要场所的不允许中断供电的负荷，应为特别重要的负荷。 负荷下列情况之一时，应为二级负荷： 中断供电将造成较大影响或损失； 中断供电将影响重要用电单位的正常工作或造成公共场所秩序混乱。 不属于一级和二级的用电负荷应为三级负荷。 以数据中心机房 A 级为例，用电设备的负荷等级，按其性质分为： 一级负荷：数据中心机房内 IT 设备、精密空调和制冷设备、应急照明、消防、安防、机房环境监控等负荷。 二级负荷：IT 设备机房...
