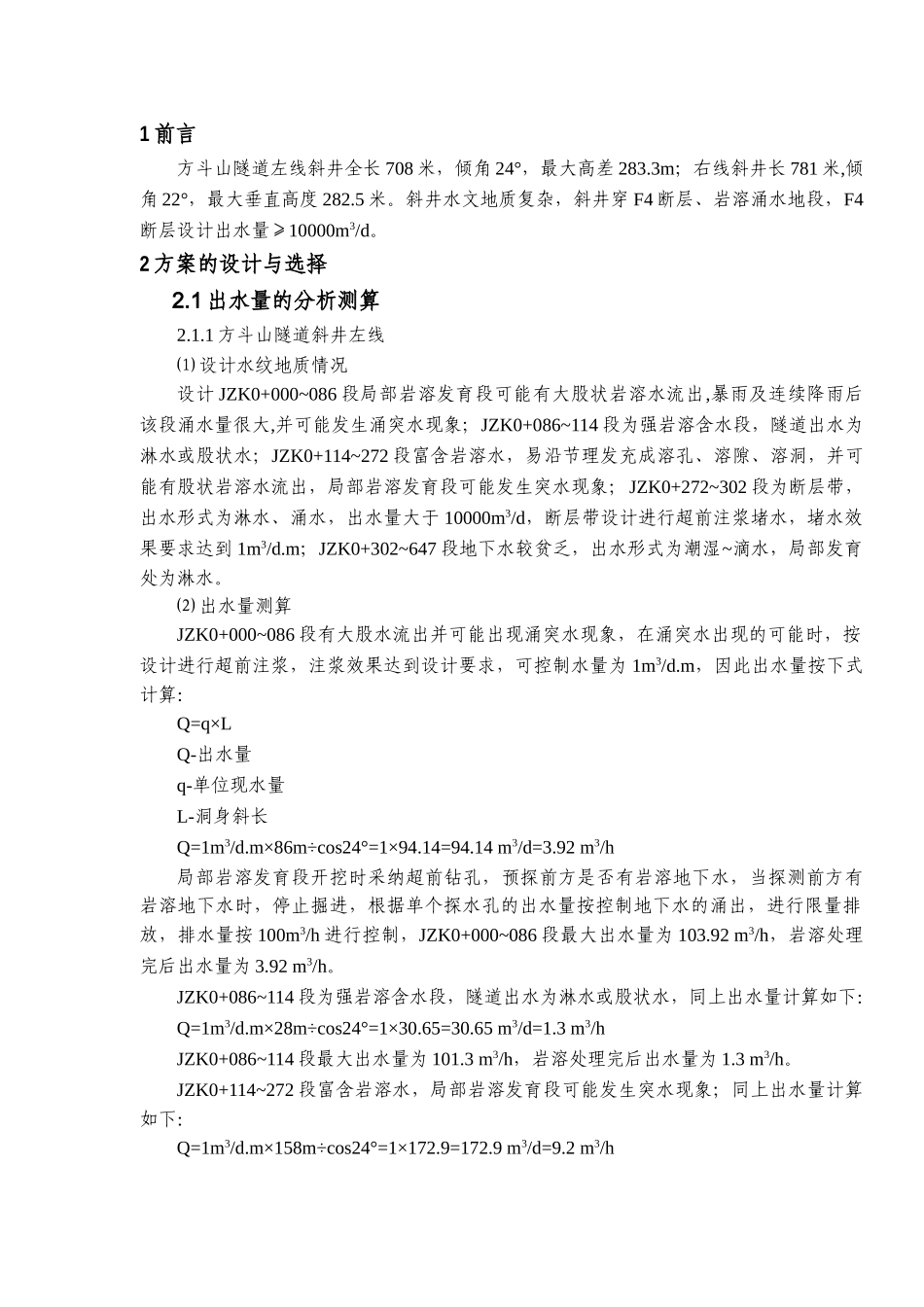

1 前言方斗山隧道左线斜井全长 708 米，倾角 24°，最大高差 283.3m；右线斜井长 781 米,倾角 22°，最大垂直高度 282.5 米。斜井水文地质复杂，斜井穿 F4 断层、岩溶涌水地段，F4断层设计出水量≥10000m3/d。2 方案的设计与选择2.1 出水量的分析测算2.1.1 方斗山隧道斜井左线⑴ 设计水纹地质情况设计 JZK0+000~086 段局部岩溶发育段可能有大股状岩溶水流出,暴雨及连续降雨后该段涌水量很大,并可能发生涌突水现象；JZK0+086~114 段为强岩溶含水段，隧道出水为淋水或股状水；JZK0+114~272 段富含岩溶水，易沿节理发充成溶孔、溶隙、溶洞，并可能有股状岩溶水流出，局部岩溶发育段可能发生突水现象；JZK0+272~302 段为断层带，出水形式为淋水、涌水，出水量大于 10000m3/d，断层带设计进行超前注浆堵水，堵水效果要求达到 1m3/d.m；JZK0+302~647 段地下水较贫乏，出水形式为潮湿~滴水，局部发育处为淋水。⑵ 出水量测算JZK0+000~086 段有大股水流出并可能出现涌突水现象，在涌突水出现的可能时，按设计进行超前注浆，注浆效果达到设计要求，可控制水量为 1m3/d.m，因此出水量按下式计算：Q=q×LQ-出水量q-单位现水量L-洞身斜长Q=1m3/d.m×86m÷cos24°=1×94.14=94.14 m3/d=3.92 m3/h局部岩溶发育段开挖时采纳超前钻孔，预探前方是否有岩溶地下水，当探测前方有岩溶地下水时，停止掘进，根据单个探水孔的出水量按控制地下水的涌出，进行限量排放，排水量按 100m3/h 进行控制，JZK0+000~086 段最大出水量为 103.92 m3/h，岩溶处理完后出水量为 3.92 m3/h。JZK0+086~114 段为强岩溶含水段，隧道出水为淋水或股状水，同上出水量计算如下：Q=1m3/d.m×28m÷cos24°=1×30.65=30.65 m3/d=1.3 m3/hJZK0+086~114 段最大出水量为 101.3 m3/h，岩溶处理完后出水量为 1.3 m3/h。JZK0+114~272 段富含岩溶水，局部岩溶发育段可能发生突水现象；同上出水量计算如下：Q=1m3/d.m×158m÷cos24°=1×172.9=172.9 m3/d=9.2 m3/hJZK0+114~272 段最大出水量为 109.2 m3/h，岩溶处理完后出水量为 9.2 m3/h。JZK0+272~302 段为断层带，出水形式为淋水、涌水，出水量大于 10000m3/d；按设计进行超前注浆，注浆效果达到设计要求，可控制水量为 1m3/d.m，因此出水量按下式计算：Q=q×LQ-出水量q-单位现水量L-洞身斜长Q=1m3/d.m×30m÷cos24°=1×32.84=32.84 m3/d=1.4m3/h进入断层带前采纳超前钻孔，预探前方是地下...
