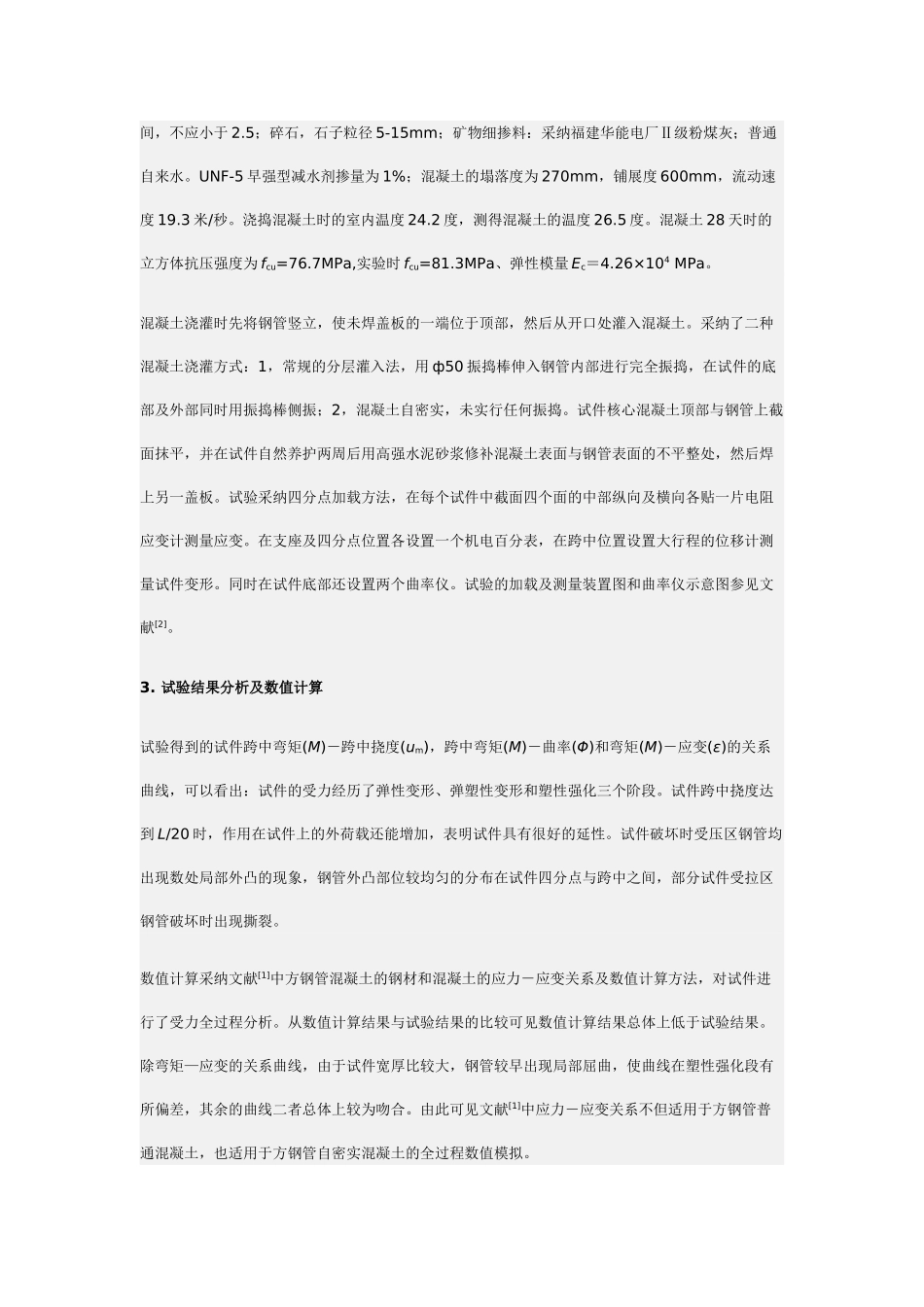

摘要：通过对 6 根方钢管自密实混凝土纯弯试件的试验讨论，考察了方钢管自密实混凝土的纯弯力学性能。采纳数值计算的方法对方钢管自密实混凝土纯弯试件进行了受力全过程分析，并和实验结果进行了对比。最后将设计规程 ACI(1999)，AISC-LRFD(1999),AIJ(1997),BS5400(1979)和DBJ13-51-2025(2025)对抗弯承载力和抗弯刚度的计算结果与方钢管自密实混凝土试验结果进行了对比。 关键词：自密实混凝土 方钢管混凝土 纯弯 初始抗弯刚度 使用阶段抗弯刚度 1. 前言钢管混凝土具有承载力高，塑性和韧性好的特点，所以在工程实践中得到了越来越广泛的运用。自密实高性能混凝土在少振捣或不振捣的情况下就能自密实成型，对方便施工、减少噪音污染具有重要的意义。随着钢管混凝土结构在工程实践中的大量应用,对钢管混凝土结构的讨论也越来越多,但是对钢管混凝土纯弯试件的讨论仍然相对比较少。文献[5]对钢管混凝土抗弯性能方面的有关讨论成果进行了总结。但目前对于方钢管自密实混凝土纯弯力学性能的讨论还未见报导。本文拟通过对 6 根方钢管自密实混凝土纯弯试件的试验讨论，考察方钢管自密实混凝土纯弯力学性能，并将现有规程 DBJ13-51-2025[3],，AISC-LRFD(1999)[6],AIJ(1997)[7],BS5400(1979)[8]和ACI(1999)[9]对抗弯承载力和抗弯刚度的计算结果与方钢管自密实混凝土的试验结果进行对比。2. 试验概况试验的 6 根方钢管自密实混凝土试件的参数，B 为试件截面高度，t 为钢管厚度，Lo为计算长度，实际试件长度 L=1500mm。试件的剪跨比为 3.5 和 1.75。在进行试件加工时，钢管由四块钢板拼焊而成，采纳坡口焊形式，并保证焊缝质量。钢材强度由标准拉伸实验确定。平均屈服强度、抗拉强度、弹性模量及泊松比分别是 282MPa、358.3MPa、2.015×105 MPa 和 0.263。自密实混凝土水灰比为 0.293，配合比按重量比，单位为 kg 用料如下：水泥：粉煤灰：砂：石：水=350：220：815：815：166.8 原料采纳炼石牌 42.5 普通硅酸盐水泥；河砂，细度模数可在 2.5-2.8 之间，不应小于 2.5；碎石，石子粒径 5-15mm；矿物细掺料：采纳福建华能电厂Ⅱ级粉煤灰；普通自来水。UNF-5 早强型减水剂掺量为 1%；混凝土的塌落度为 270mm，铺展度 600mm，流动速度 19.3 米/秒。浇捣混凝土时的室内温度 24.2 度，测得混凝土的温度 26.5 度。混凝土 28 天时的立方体抗压强度为 fcu=76.7MPa,实验时 fcu=81.3MPa、弹性模量 Ec＝4.26×104 MPa...
