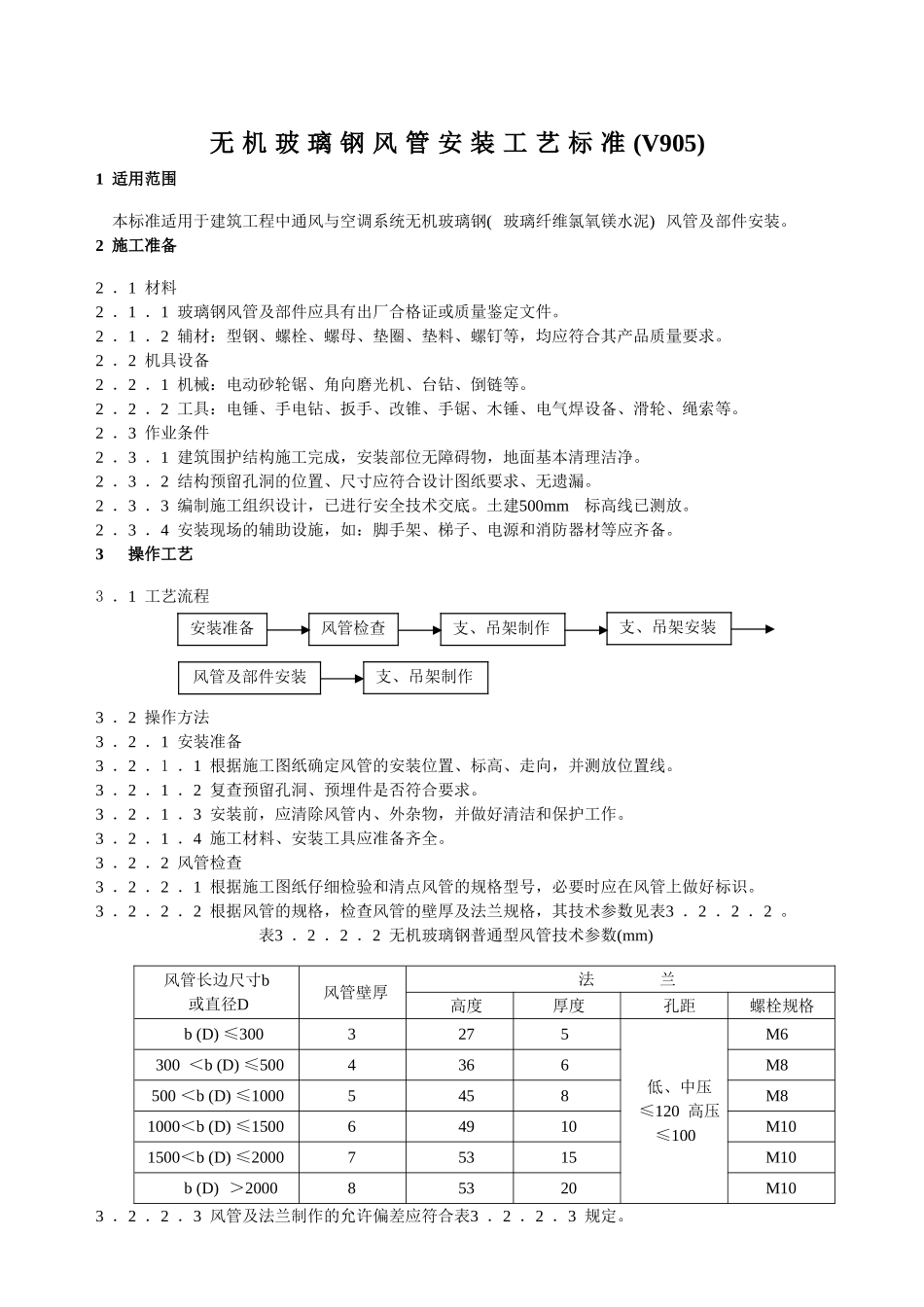

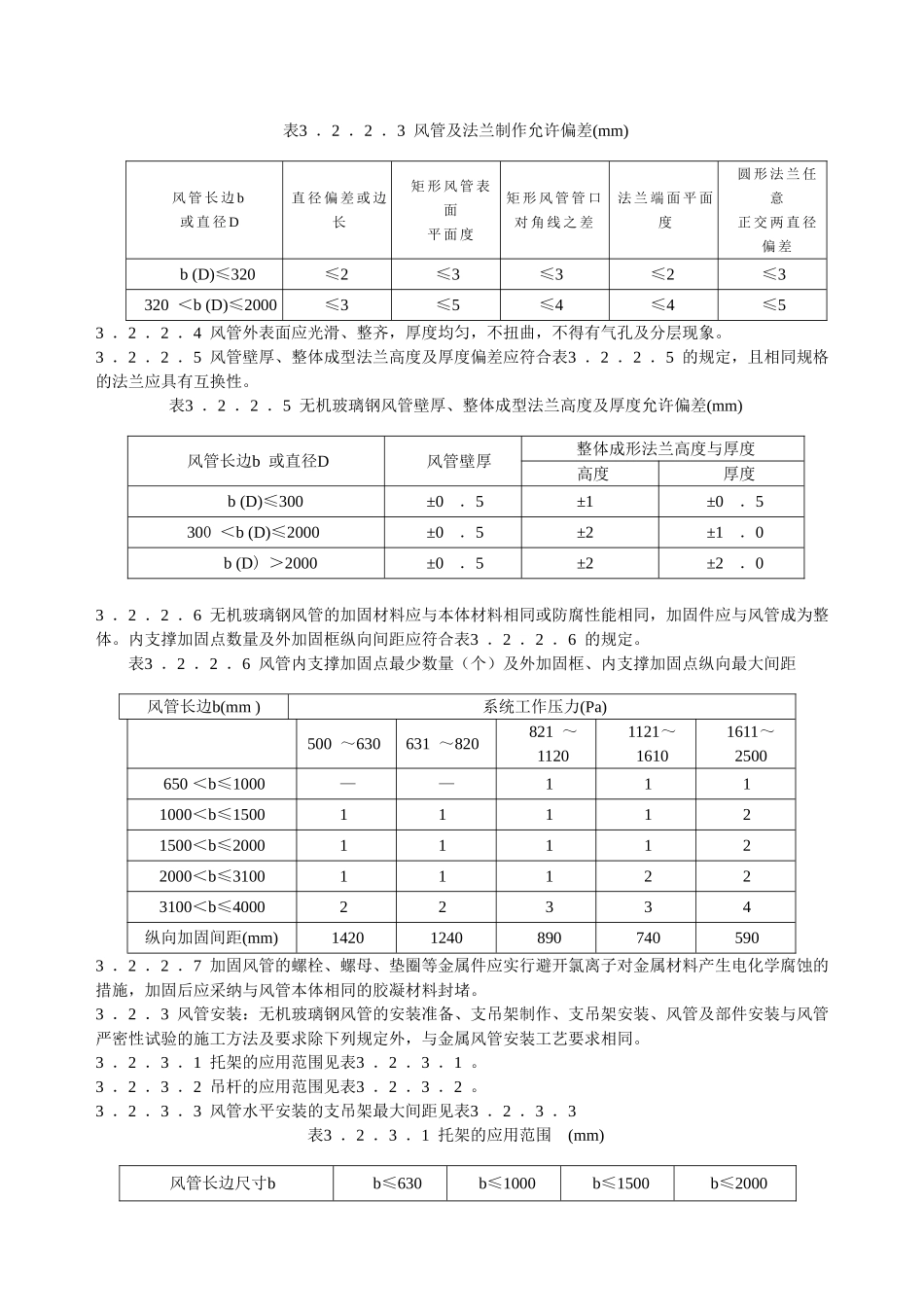

无 机 玻 璃 钢 风 管 安 装 工 艺 标 准 (V905)1 适用范围 本标准适用于建筑工程中通风与空调系统无机玻璃钢( 玻璃纤维氯氧镁水泥) 风管及部件安装。2 施工准备2 ．1 材料2 ．1 ．1 玻璃钢风管及部件应具有出厂合格证或质量鉴定文件。2 ．1 ．2 辅材：型钢、螺栓、螺母、垫圈、垫料、螺钉等，均应符合其产品质量要求。2 ．2 机具设备2 ．2 ．1 机械：电动砂轮锯、角向磨光机、台钻、倒链等。2 ．2 ．2 工具：电锤、手电钻、扳手、改锥、手锯、木锤、电气焊设备、滑轮、绳索等。2 ．3 作业条件2 ．3 ．1 建筑围护结构施工完成，安装部位无障碍物，地面基本清理洁净。2 ．3 ．2 结构预留孔洞的位置、尺寸应符合设计图纸要求、无遗漏。2 ．3 ．3 编制施工组织设计，已进行安全技术交底。土建500mm标高线已测放。2 ．3 ．4 安装现场的辅助设施，如：脚手架、梯子、电源和消防器材等应齐备。3 操作工艺3 ．1 工艺流程3 ．2 操作方法3 ．2 ．1 安装准备3 ．2 ．1 ．1 根据施工图纸确定风管的安装位置、标高、走向，并测放位置线。3 ．2 ．1 ．2 复查预留孔洞、预埋件是否符合要求。3 ．2 ．1 ．3 安装前，应清除风管内、外杂物，并做好清洁和保护工作。3 ．2 ．1 ．4 施工材料、安装工具应准备齐全。3 ．2 ．2 风管检查3 ．2 ．2 ．1 根据施工图纸仔细检验和清点风管的规格型号，必要时应在风管上做好标识。3 ．2 ．2 ．2 根据风管的规格，检查风管的壁厚及法兰规格，其技术参数见表3 ．2 ．2 ．2 。表3 ．2 ．2 ．2 无机玻璃钢普通型风管技术参数(mm)风管长边尺寸b或直径D风管壁厚法 兰高度厚度孔距螺栓规格 b (D) ≤3003275低、中压≤120 高压≤100M6300 ＜b (D) ≤5004366M8 500 ＜b (D) ≤10005458M81000＜b (D) ≤150064910M101500＜b (D) ≤200075315M10 b (D) ＞200085320M103 ．2 ．2 ．3 风管及法兰制作的允许偏差应符合表3 ．2 ．2 ．3 规定。安装准备风管检查支、吊架制作支、吊架制作风管及部件安装支、吊架安装表3 ．2 ．2 ．3 风管及法兰制作允许偏差(mm)风 管 长 边 b或 直 径 D直 径 偏 差 或 边长矩 形 风 管 表面平 面 度矩 形 风 管 管 口对 角 线 之 差法 兰 端 面 平 面度圆 形 法 兰 任意正 交 两 直 径偏 差 b (D)≤320≤2≤3≤3≤2≤3320 ＜b (D)≤...
