无线电源直充设计的益处

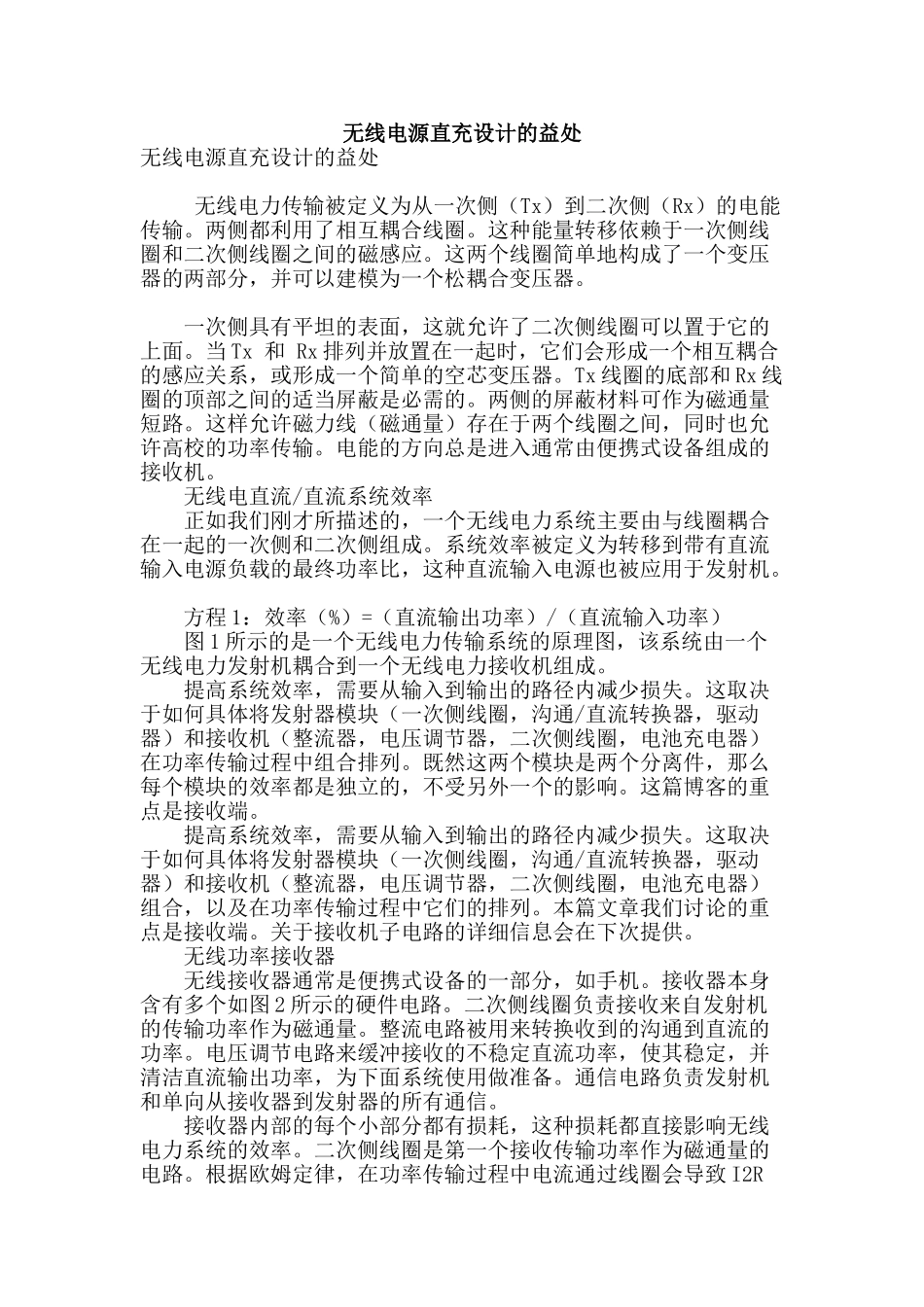

无线电源直充设计的益处无线电源直充设计的益处 无线电力传输被定义为从一次侧（Tx）到二次侧（Rx）的电能传输。两侧都利用了相互耦合线圈。这种能量转移依赖于一次侧线圈和二次侧线圈之间的磁感应。这两个线圈简单地构成了一个变压器的两部分，并可以建模为一个松耦合变压器。 一次侧具有平坦的表面，这就允许了二次侧线圈可以置于它的上面。当 Tx 和 Rx 排列并放置在一起时，它们会形成一个相互耦合的感应关系，或形成一个简单的空芯变压器。Tx 线圈的底部和 Rx 线圈的顶部之间的适当屏蔽是必需的。两侧的屏蔽材料可作为磁通量短路。这样允许磁力线（磁通量）存在于两个线圈之间，同时也允许高校的功率传输。电能的方向总是进入通常由便携式设备组成的接收机。 无线电直流/直流系统效率 正如我们刚才所描述的，一个无线电力系统主要由与线圈耦合在一起的一次侧和二次侧组成。系统效率被定义为转移到带有直流输入电源负载的最终功率比，这种直流输入电源也被应用于发射机。 方程 1：效率（%）=（直流输出功率）/（直流输入功率） 图 1 所示的是一个无线电力传输系统的原理图，该系统由一个无线电力发射机耦合到一个无线电力接收机组成。 提高系统效率，需要从输入到输出的路径内减少损失。这取决于如何具体将发射器模块（一次侧线圈，沟通/直流转换器，驱动器）和接收机（整流器，电压调节器，二次侧线圈，电池充电器）在功率传输过程中组合排列。既然这两个模块是两个分离件，那么每个模块的效率都是独立的，不受另外一个的影响。这篇博客的重点是接收端。 提高系统效率，需要从输入到输出的路径内减少损失。这取决于如何具体将发射器模块（一次侧线圈，沟通/直流转换器，驱动器）和接收机（整流器，电压调节器，二次侧线圈，电池充电器）组合，以及在功率传输过程中它们的排列。本篇文章我们讨论的重点是接收端。关于接收机子电路的详细信息会在下次提供。 无线功率接收器 无线接收器通常是便携式设备的一部分，如手机。接收器本身含有多个如图 2 所示的硬件电路。二次侧线圈负责接收来自发射机的传输功率作为磁通量。整流电路被用来转换收到的沟通到直流的功率。电压调节电路来缓冲接收的不稳定直流功率，使其稳定，并清洁直流输出功率，为下面系统使用做准备。通信电路负责发射机和单向从接收器到发射器的所有通信。 接收器内部的每个小部分都有损耗，这种损耗都直接影响无线电力系统的效率。二次侧线圈是第一个接收传...
