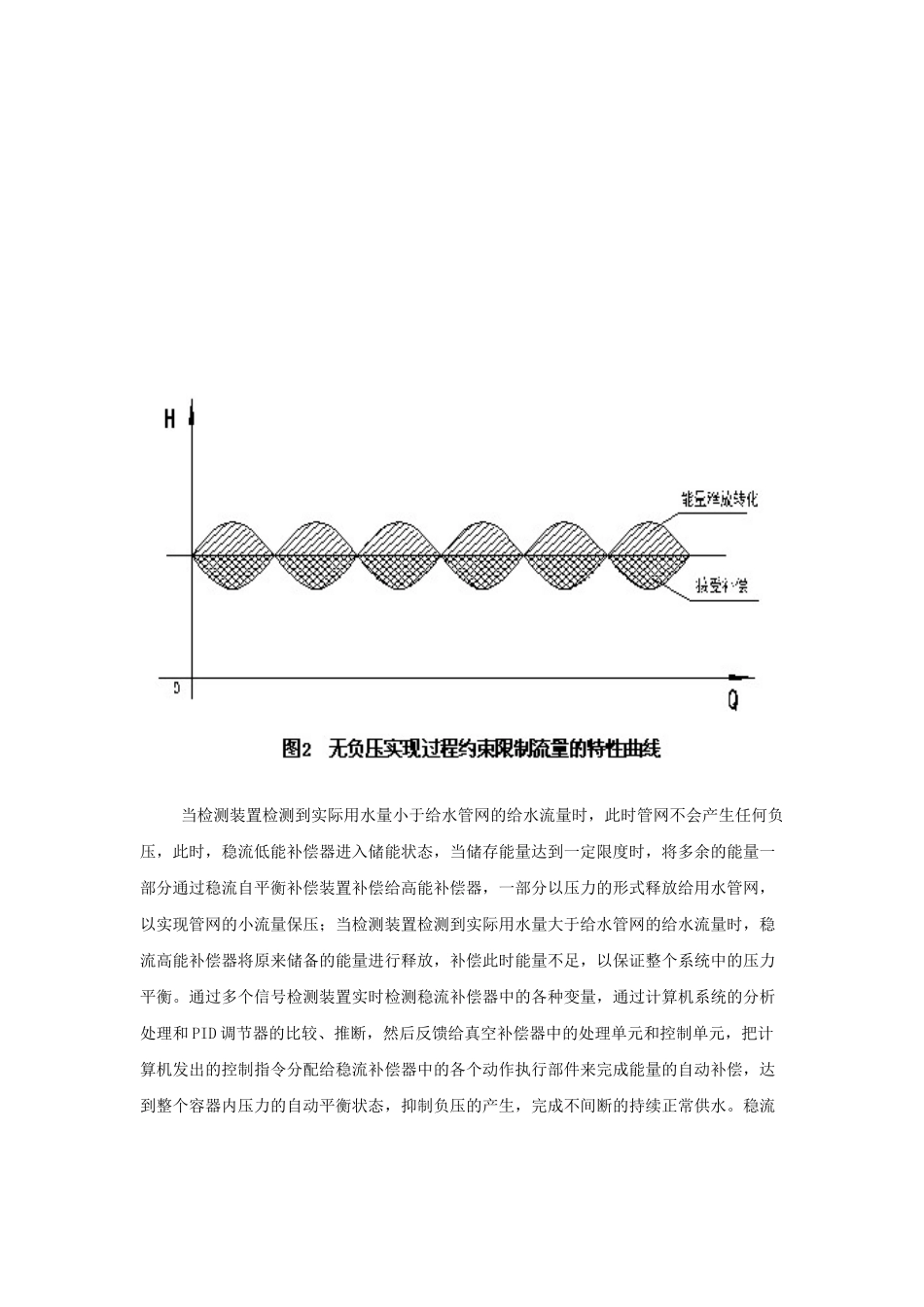

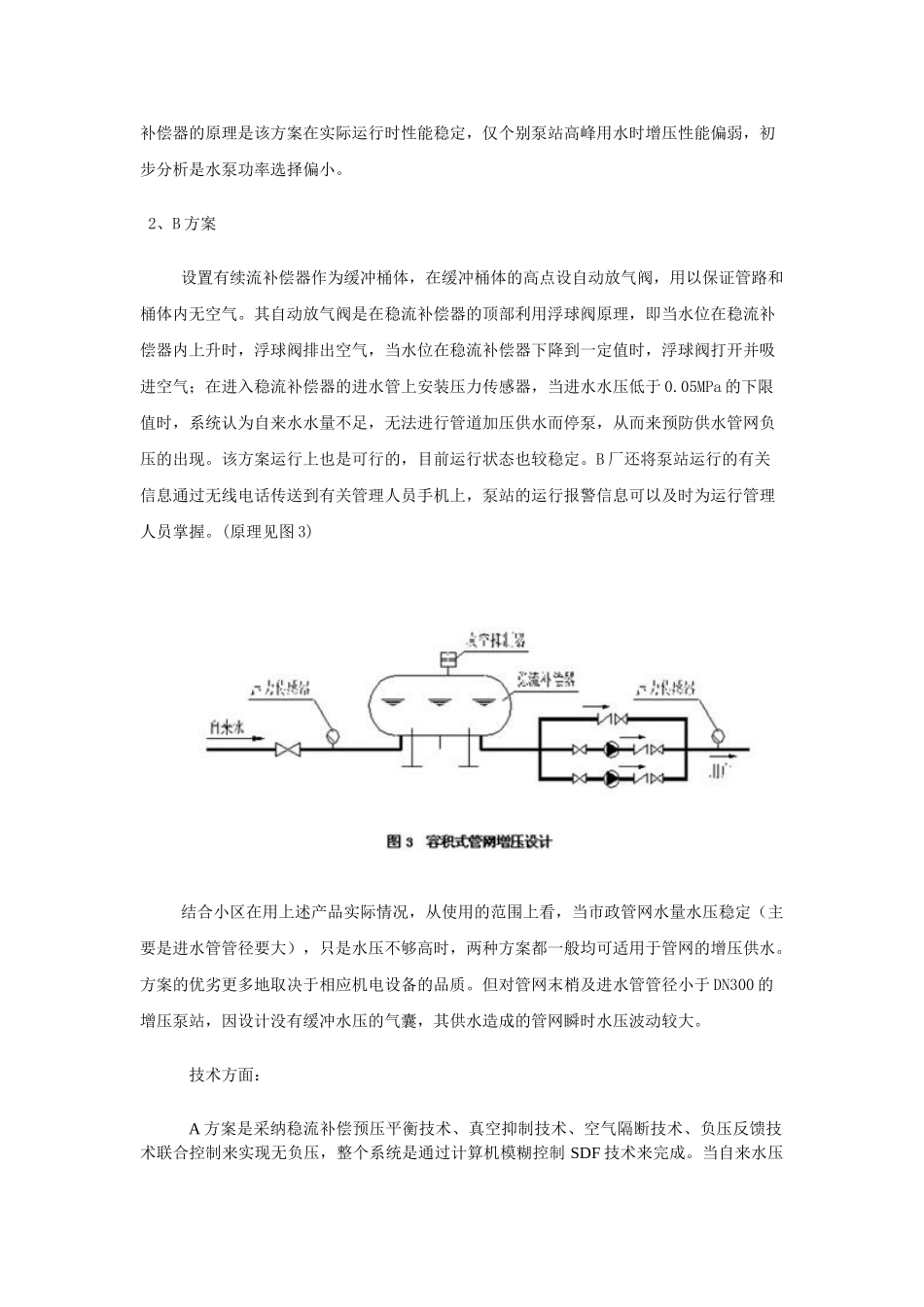

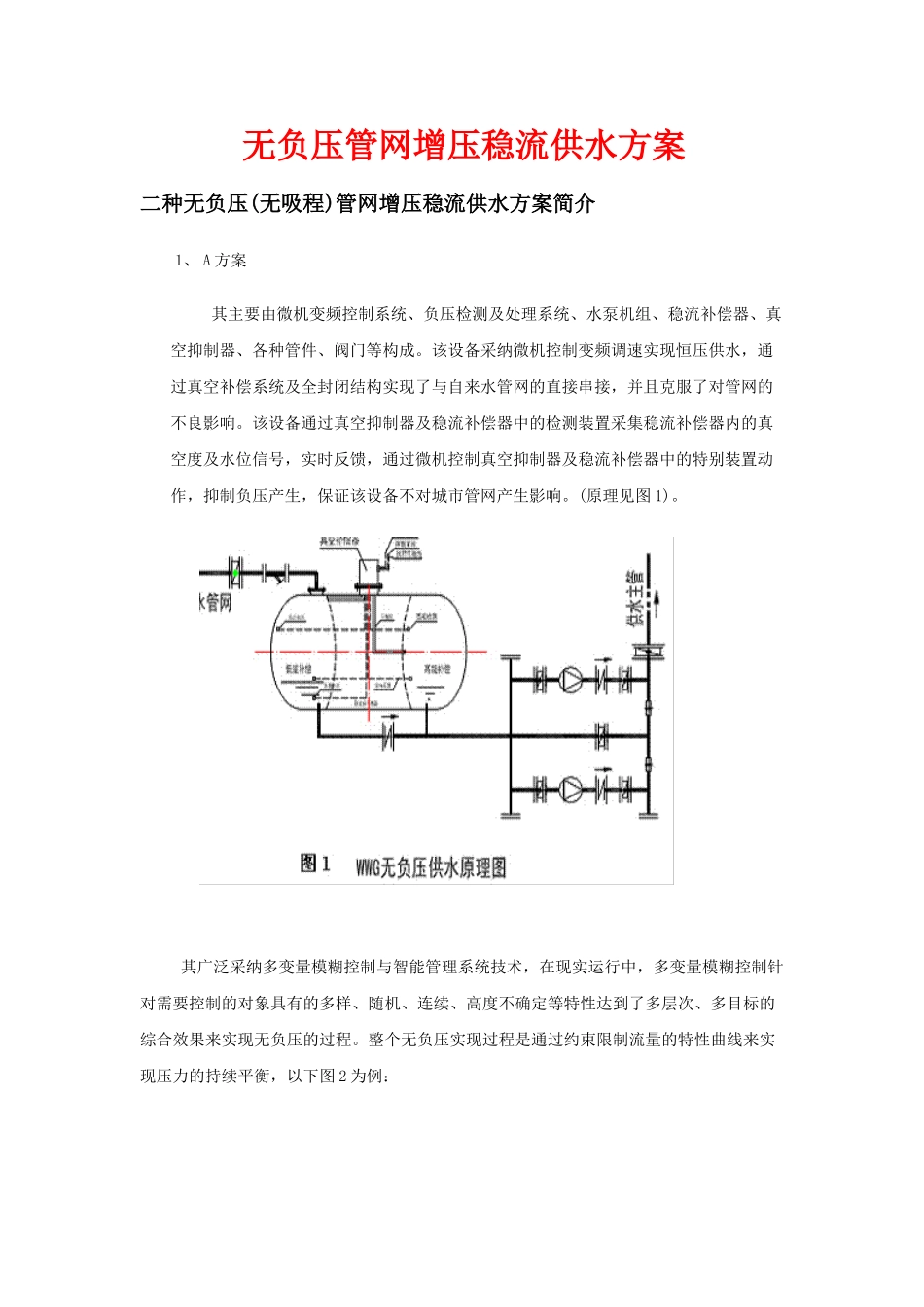

无负压管网增压稳流供水方案二种无负压(无吸程)管网增压稳流供水方案简介1、 A 方案 其主要由微机变频控制系统、负压检测及处理系统、水泵机组、稳流补偿器、真空抑制器、各种管件、阀门等构成。该设备采纳微机控制变频调速实现恒压供水，通过真空补偿系统及全封闭结构实现了与自来水管网的直接串接，并且克服了对管网的不良影响。该设备通过真空抑制器及稳流补偿器中的检测装置采集稳流补偿器内的真空度及水位信号，实时反馈，通过微机控制真空抑制器及稳流补偿器中的特别装置动作，抑制负压产生，保证该设备不对城市管网产生影响。(原理见图 1)。 其广泛采纳多变量模糊控制与智能管理系统技术，在现实运行中，多变量模糊控制针对需要控制的对象具有的多样、随机、连续、高度不确定等特性达到了多层次、多目标的综合效果来实现无负压的过程。整个无负压实现过程是通过约束限制流量的特性曲线来实现压力的持续平衡，以下图 2 为例： 当检测装置检测到实际用水量小于给水管网的给水流量时，此时管网不会产生任何负压，此时，稳流低能补偿器进入储能状态，当储存能量达到一定限度时，将多余的能量一部分通过稳流自平衡补偿装置补偿给高能补偿器，一部分以压力的形式释放给用水管网，以实现管网的小流量保压；当检测装置检测到实际用水量大于给水管网的给水流量时，稳流高能补偿器将原来储备的能量进行释放，补偿此时能量不足，以保证整个系统中的压力平衡。通过多个信号检测装置实时检测稳流补偿器中的各种变量，通过计算机系统的分析处理和 PID 调节器的比较、推断，然后反馈给真空补偿器中的处理单元和控制单元，把计算机发出的控制指令分配给稳流补偿器中的各个动作执行部件来完成能量的自动补偿，达到整个容器内压力的自动平衡状态，抑制负压的产生，完成不间断的持续正常供水。稳流补偿器的原理是该方案在实际运行时性能稳定，仅个别泵站高峰用水时增压性能偏弱，初步分析是水泵功率选择偏小。 2、B 方案 设置有续流补偿器作为缓冲桶体，在缓冲桶体的高点设自动放气阀，用以保证管路和桶体内无空气。其自动放气阀是在稳流补偿器的顶部利用浮球阀原理，即当水位在稳流补偿器内上升时，浮球阀排出空气，当水位在稳流补偿器下降到一定值时，浮球阀打开并吸进空气；在进入稳流补偿器的进水管上安装压力传感器，当进水水压低于 0.05MPa 的下限值时，系统认为自来水水量不足，无法进行管道加压供水而停泵，从而来预防供水管网负压的出...
