暖通施工图设计及安装说明

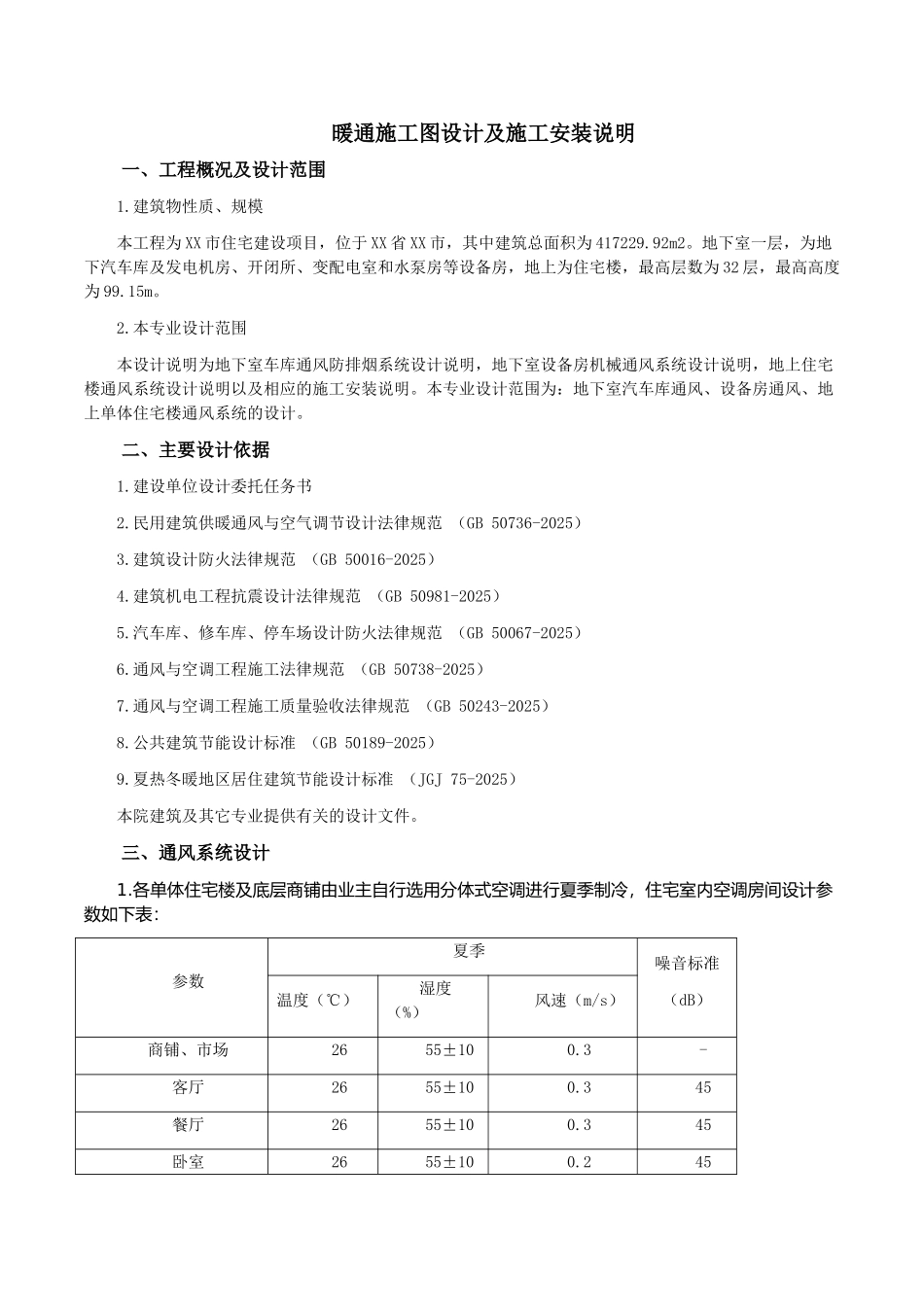

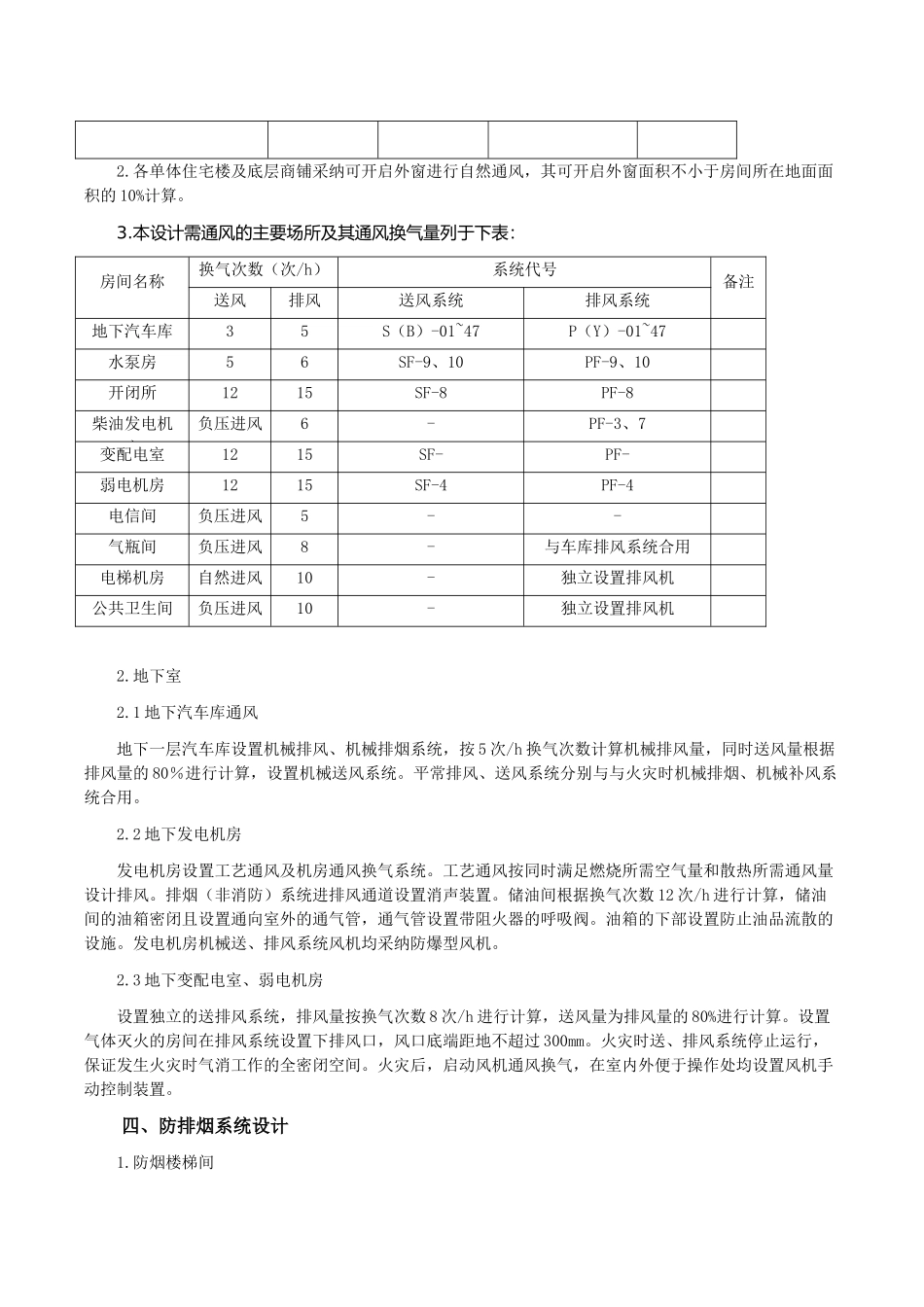

暖通施工图设计及施工安装说明一、工程概况及设计范围1.建筑物性质、规模本工程为 XX 市住宅建设项目，位于 XX 省 XX 市，其中建筑总面积为 417229.92m2。地下室一层，为地下汽车库及发电机房、开闭所、变配电室和水泵房等设备房，地上为住宅楼，最高层数为 32 层，最高高度为 99.15m。2.本专业设计范围本设计说明为地下室车库通风防排烟系统设计说明，地下室设备房机械通风系统设计说明，地上住宅楼通风系统设计说明以及相应的施工安装说明。本专业设计范围为：地下室汽车库通风、设备房通风、地上单体住宅楼通风系统的设计。二、主要设计依据1.建设单位设计委托任务书2.民用建筑供暖通风与空气调节设计法律规范 （GB 50736-2025）3.建筑设计防火法律规范 （GB 50016-2025）4.建筑机电工程抗震设计法律规范 （GB 50981-2025）5.汽车库、修车库、停车场设计防火法律规范 （GB 50067-2025）6.通风与空调工程施工法律规范 （GB 50738-2025）7.通风与空调工程施工质量验收法律规范 （GB 50243-2025）8.公共建筑节能设计标准 （GB 50189-2025）9.夏热冬暖地区居住建筑节能设计标准 （JGJ 75-2025）本院建筑及其它专业提供有关的设计文件。三、通风系统设计1.各单体住宅楼及底层商铺由业主自行选用分体式空调进行夏季制冷，住宅室内空调房间设计参数如下表：参数夏季噪音标准（dB）温度（℃）湿度（%）风速（m/s）商铺、市场2655±100.3-客厅2655±100.345餐厅2655±100.345卧室2655±100.2452.各单体住宅楼及底层商铺采纳可开启外窗进行自然通风，其可开启外窗面积不小于房间所在地面面积的 10%计算。3.本设计需通风的主要场所及其通风换气量列于下表：房间名称换气次数（次/h）系统代号备注送风排风送风系统排风系统地下汽车库35S（B）-01~47P（Y）-01~47水泵房56SF-9、10PF-9、10开闭所1215SF-8PF-8柴油发电机房负压进风6-PF-3、7变配电室1215SF-1、2、5、6、11、12PF-1、2、5、6、11、12弱电机房1215SF-4PF-4电信间负压进风5--气瓶间负压进风8-与车库排风系统合用电梯机房自然进风10-独立设置排风机公共卫生间负压进风10-独立设置排风机2.地下室2.1 地下汽车库通风地下一层汽车库设置机械排风、机械排烟系统，按 5 次/h 换气次数计算机械排风量，同时送风量根据排风量的 80％进行计算，设置机械送风系统。平常排风、送风系统分别与与火灾时机械排烟、机械补风系统合用。2.2 地下发电机房发电机房设置工艺通风及机...
