机加工车间结构计算书

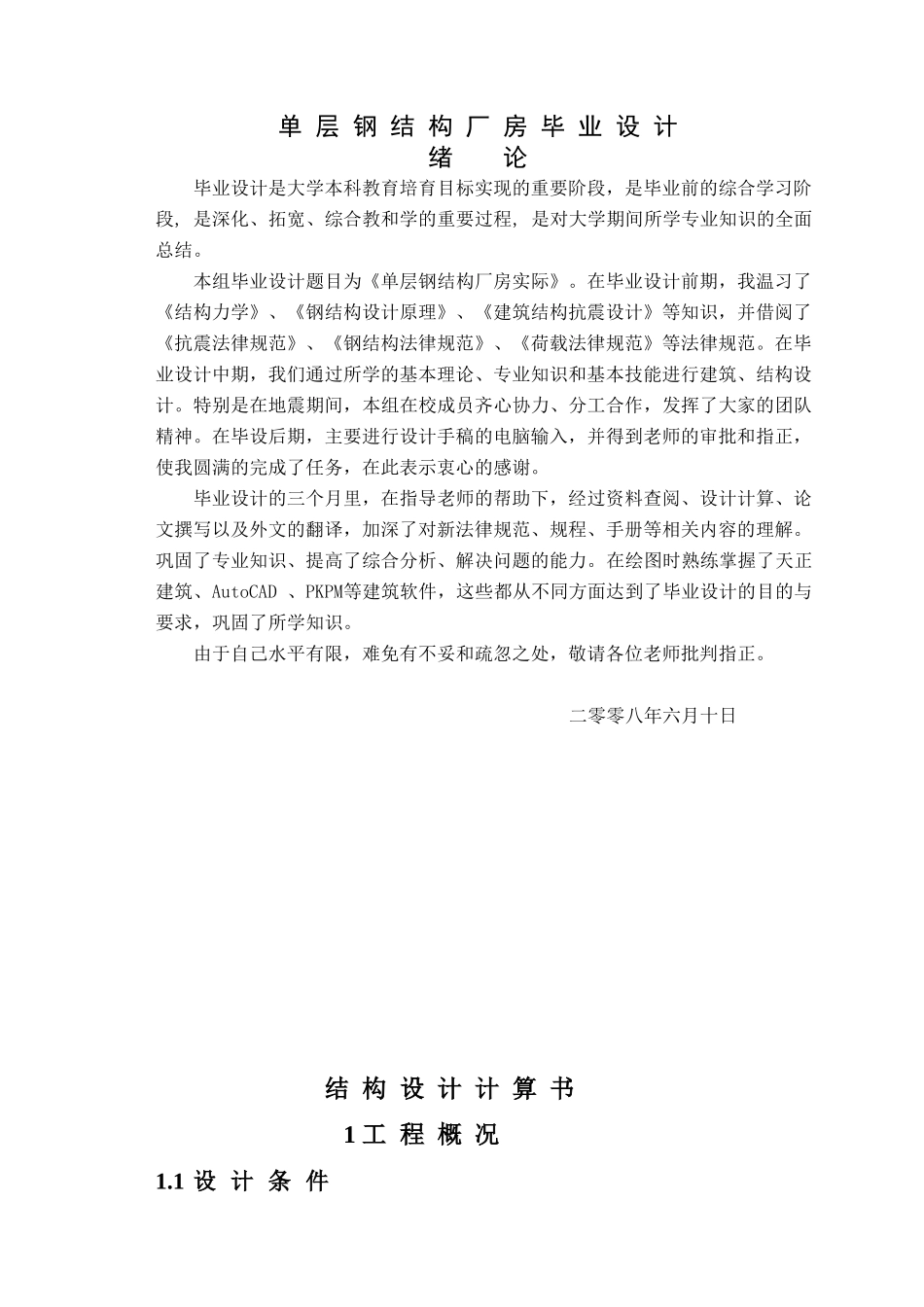

单 层 钢 结 构 厂 房 毕 业 设 计绪 论毕业设计是大学本科教育培育目标实现的重要阶段，是毕业前的综合学习阶段, 是深化、拓宽、综合教和学的重要过程, 是对大学期间所学专业知识的全面总结。本组毕业设计题目为《单层钢结构厂房实际》。在毕业设计前期，我温习了《结构力学》、《钢结构设计原理》、《建筑结构抗震设计》等知识，并借阅了《抗震法律规范》、《钢结构法律规范》、《荷载法律规范》等法律规范。在毕业设计中期，我们通过所学的基本理论、专业知识和基本技能进行建筑、结构设计。特别是在地震期间，本组在校成员齐心协力、分工合作，发挥了大家的团队精神。在毕设后期，主要进行设计手稿的电脑输入，并得到老师的审批和指正，使我圆满的完成了任务，在此表示衷心的感谢。毕业设计的三个月里，在指导老师的帮助下，经过资料查阅、设计计算、论文撰写以及外文的翻译，加深了对新法律规范、规程、手册等相关内容的理解。巩固了专业知识、提高了综合分析、解决问题的能力。在绘图时熟练掌握了天正建筑、AutoCAD 、PKPM等建筑软件，这些都从不同方面达到了毕业设计的目的与要求，巩固了所学知识。由于自己水平有限，难免有不妥和疏忽之处，敬请各位老师批判指正。 二零零八年六月十日结 构 设 计 计 算 书1 工 程 概 况1.1 设 计 条 件1.工程水文地质条件水文地质条件：从上到下依次为淤泥 0.5m ，；粘粒含量的粉土厚5 m ，，，可不考虑地下水的影响。2.6 度抗震，近震，Ⅱ类场地。3.某机加工车间基本数据：车间长度72m ，厂房为单跨，跨度30m ，厂房框架由柱脚底面到横梁下弦底部的距离H 大于9m，但不超过18m ，每个车间设两台30/5吨桥式吊车。4.屋面基本要求：该普通机加工工厂在南方某地，年平均气温在21度左右，最高气温39度，最低气温0 度，主导风向为东南风，屋面采纳轻质屋面板（如压型钢板），屋面坡度i≈1/3。5.屋面活荷载标准值0.7KN/m2 。6.材料：屋架和柱：Q235、Q345，基础：C10 、C20 、C25 ，钢筋：Ⅰ、Ⅱ级，砂浆：混合砂浆、水泥砂浆。7.建筑场地（如图1.1 ）1.2 题 型 及 要 求1.题型：三角形钢屋架 + 实腹式柱2.要求（1 ）厂房的平面设计、立面设计与剖面设计；（2 ）屋架与柱设计；（3 ）基础设计。 图1.1 总平面图2 建 筑 方 案 设 计 说 明1.柱网布置根据设计任务书基本数据，布置柱网，柱网应满足以下的要求：（1 ）符合国家法律规范《厂房建筑...
