机场集中制冷站厂区冷水管道作业指导书VIP专享

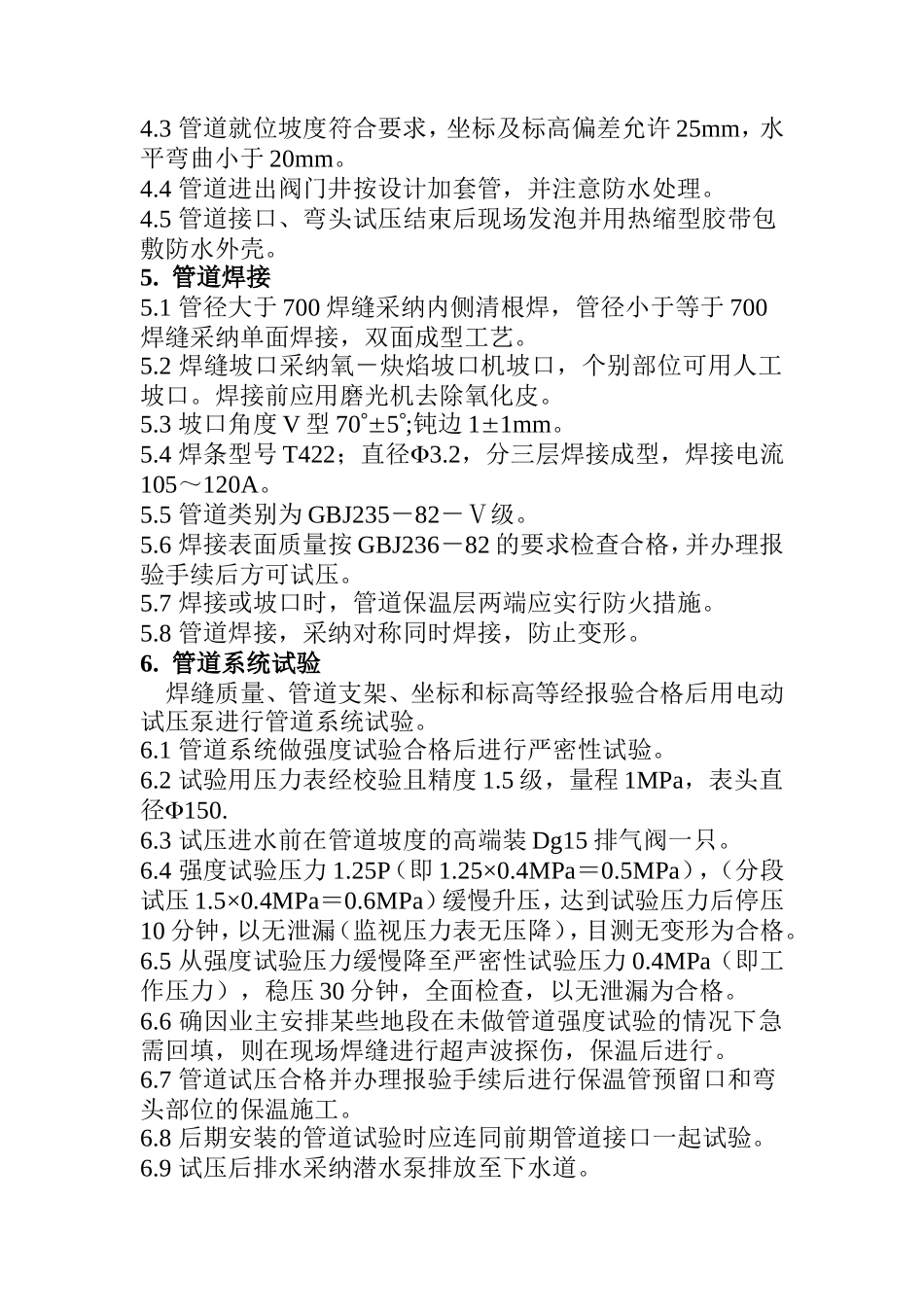

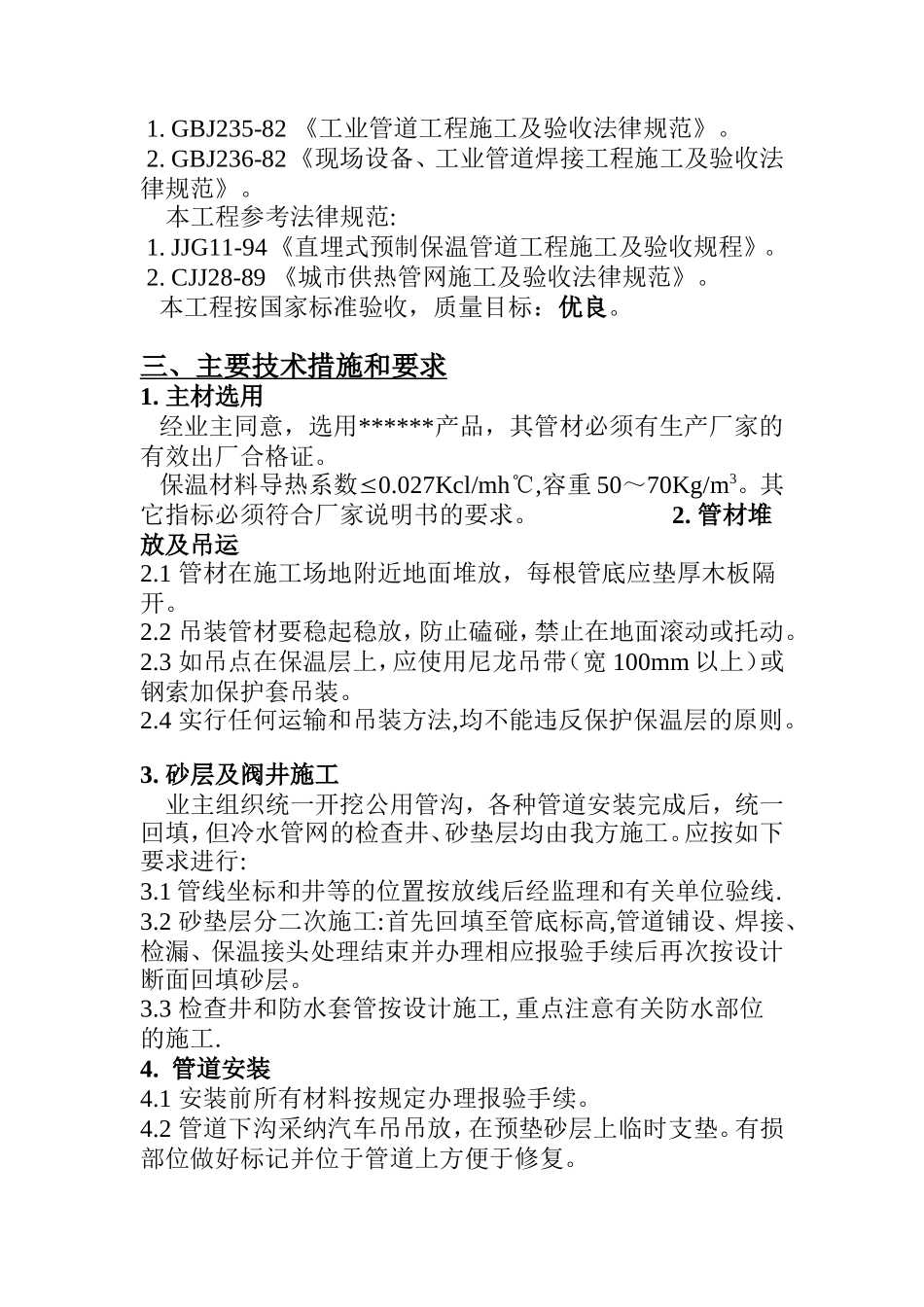

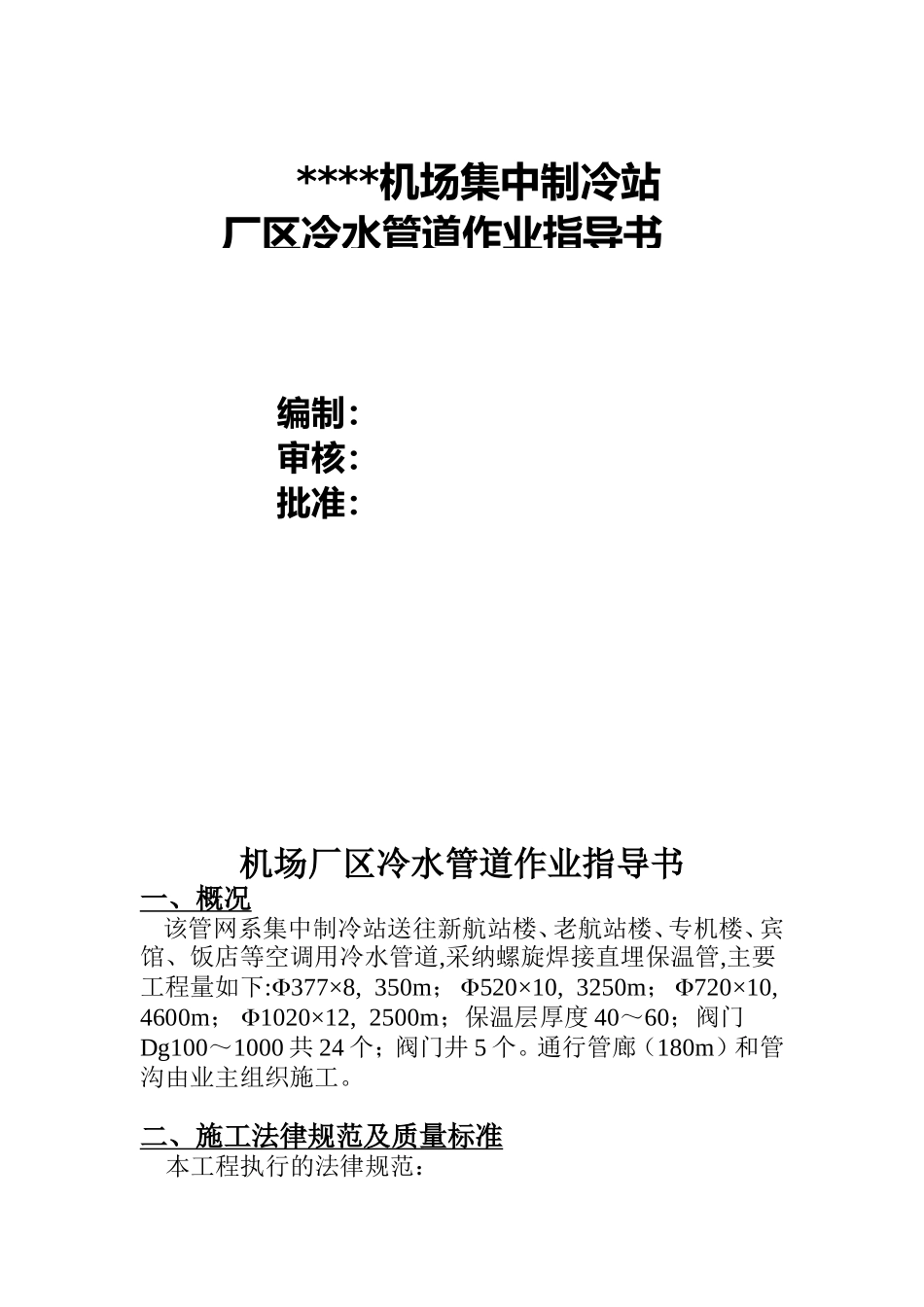

编制： 审核： 批准： 机场厂区冷水管道作业指导书一、概况 该管网系集中制冷站送往新航站楼、老航站楼、专机楼、宾馆、饭店等空调用冷水管道,采纳螺旋焊接直埋保温管,主要工程量如下:377×8, 350m； 520×10, 3250m； 720×10, 4600m； 1020×12, 2500m；保温层厚度 40～60；阀门Dg100～1000 共 24 个；阀门井 5 个。通行管廊（180m）和管沟由业主组织施工。二、施工法律规范及质量标准 本工程执行的法律规范： ****机场集中制冷站 厂区冷水管道作业指导书 1. GBJ235-82 《工业管道工程施工及验收法律规范》。 2. GBJ236-82 《现场设备、工业管道焊接工程施工及验收法律规范》。 本工程参考法律规范: 1. JJG11-94 《直埋式预制保温管道工程施工及验收规程》。 2. CJJ28-89 《城市供热管网施工及验收法律规范》。 本工程按国家标准验收，质量目标：优良。三、主要技术措施和要求1. 主材选用 经业主同意，选用******产品，其管材必须有生产厂家的有效出厂合格证。 保温材料导热系数0.027Kcl/mh℃,容重 50～70Kg/m3。其它指标必须符合厂家说明书的要求。 2. 管材堆放及吊运2.1 管材在施工场地附近地面堆放，每根管底应垫厚木板隔开。2.2 吊装管材要稳起稳放，防止磕碰，禁止在地面滚动或托动。2.3 如吊点在保温层上，应使用尼龙吊带（宽 100mm 以上）或钢索加保护套吊装。2.4 实行任何运输和吊装方法,均不能违反保护保温层的原则。 3. 砂层及阀井施工 业主组织统一开挖公用管沟，各种管道安装完成后，统一回填，但冷水管网的检查井、砂垫层均由我方施工。应按如下要求进行:3.1 管线坐标和井等的位置按放线后经监理和有关单位验线.3.2 砂垫层分二次施工:首先回填至管底标高,管道铺设、焊接、检漏、保温接头处理结束并办理相应报验手续后再次按设计断面回填砂层。3.3 检查井和防水套管按设计施工, 重点注意有关防水部位的施工.4. 管道安装4.1 安装前所有材料按规定办理报验手续。4.2 管道下沟采纳汽车吊吊放，在预垫砂层上临时支垫。有损部位做好标记并位于管道上方便于修复。4.3 管道就位坡度符合要求，坐标及标高偏差允许 25mm，水平弯曲小于 20mm。4.4 管道进出阀门井按设计加套管，并注意防水处理。4.5 管道接口、弯头试压结束后现场发泡并用热缩型胶带包敷防水外壳。5. 管道焊接5.1 管径大于 700 焊缝采纳内侧清根焊，管径小于等于 700焊缝采纳单面焊接，双面成型工...
