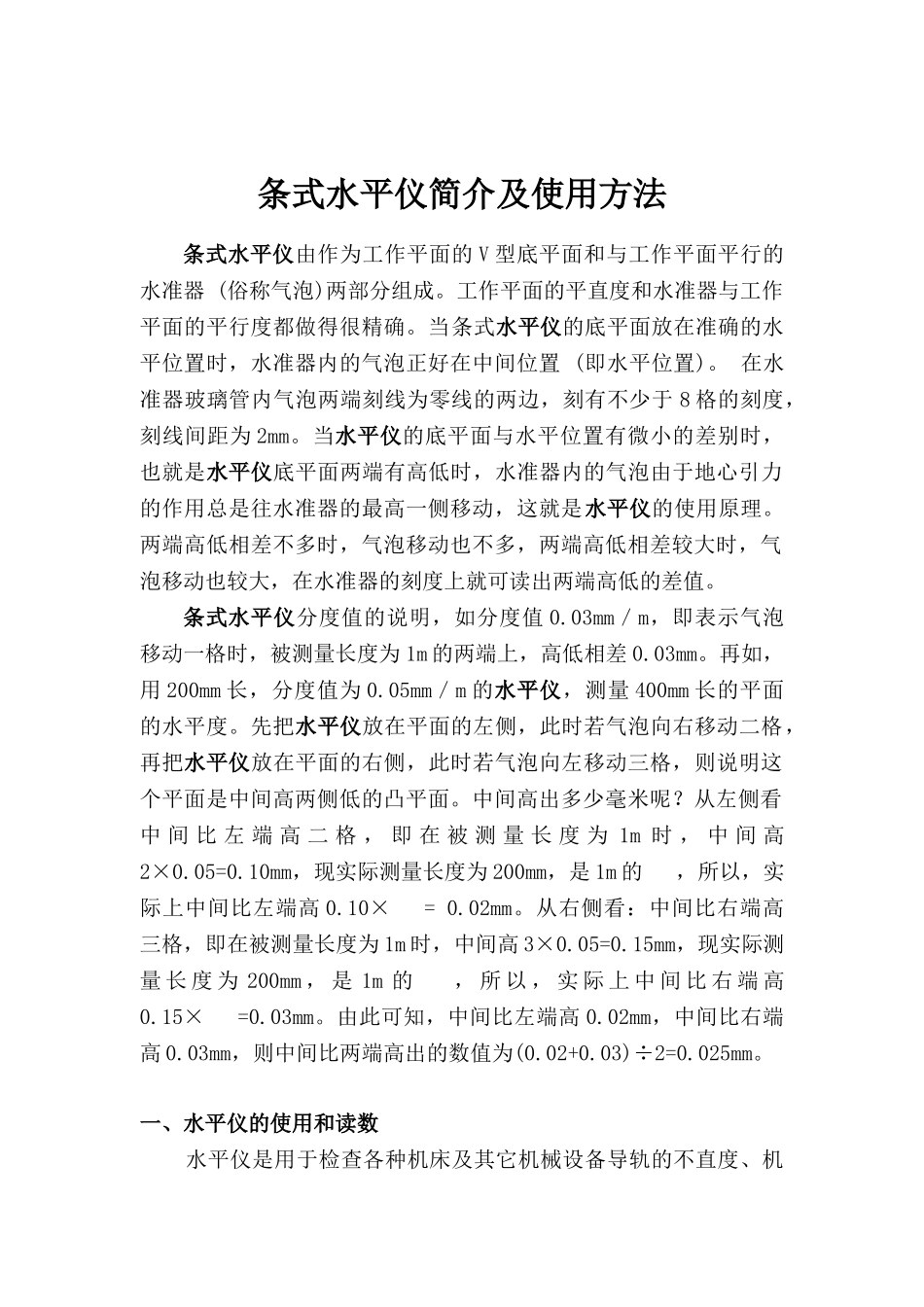

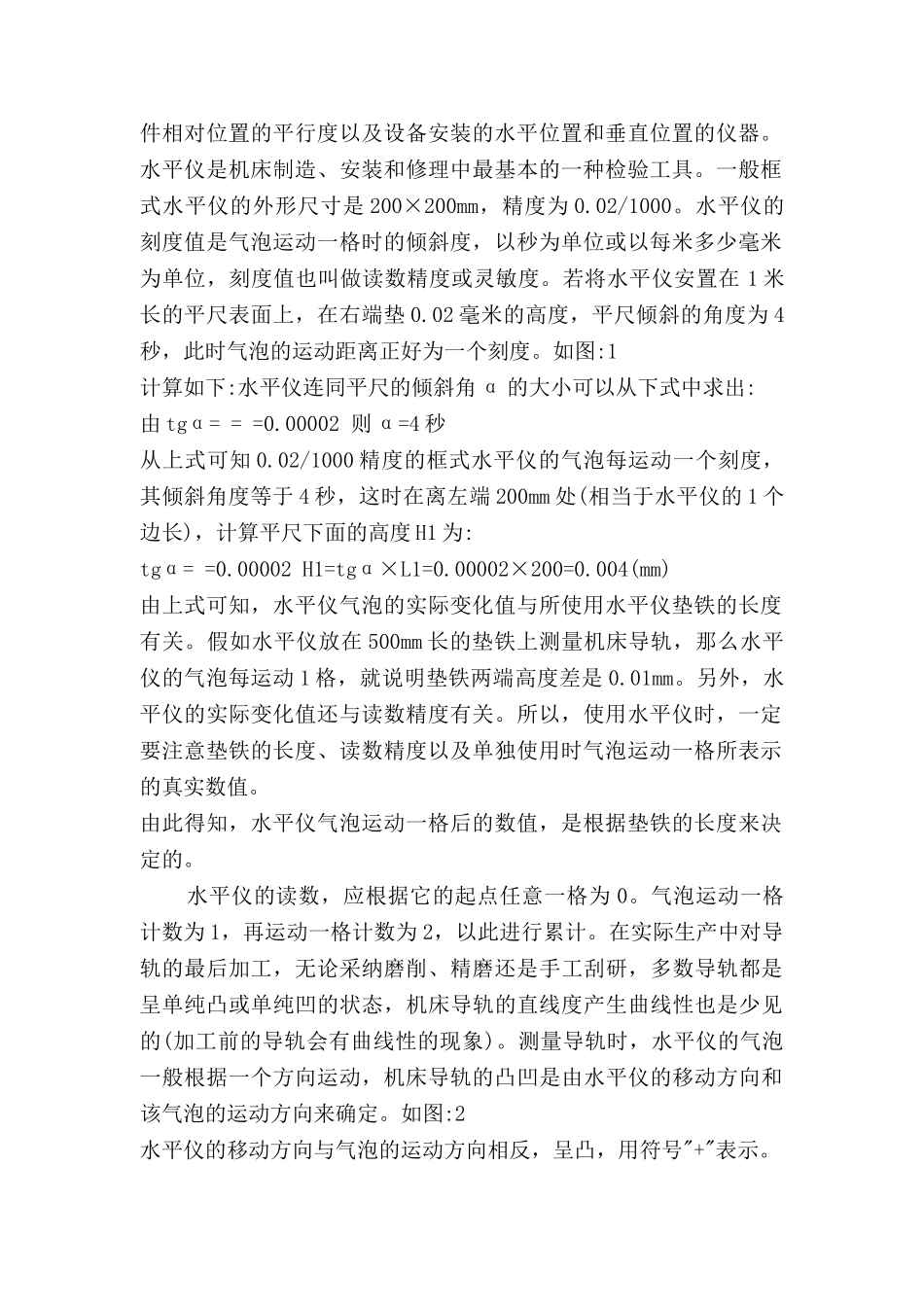

条式水平仪简介及使用方法条式水平仪由作为工作平面的 V 型底平面和与工作平面平行的水准器 (俗称气泡)两部分组成。工作平面的平直度和水准器与工作平面的平行度都做得很精确。当条式水平仪的底平面放在准确的水平位置时，水准器内的气泡正好在中间位置 (即水平位置)。 在水准器玻璃管内气泡两端刻线为零线的两边，刻有不少于 8 格的刻度，刻线间距为 2mm。当水平仪的底平面与水平位置有微小的差别时，也就是水平仪底平面两端有高低时，水准器内的气泡由于地心引力的作用总是往水准器的最高一侧移动，这就是水平仪的使用原理。两端高低相差不多时，气泡移动也不多，两端高低相差较大时，气泡移动也较大，在水准器的刻度上就可读出两端高低的差值。 条式水平仪分度值的说明，如分度值 0.03mm／m，即表示气泡移动一格时，被测量长度为 1m 的两端上，高低相差 0.03mm。再如，用 200mm 长，分度值为 0.05mm／m 的水平仪，测量 400mm 长的平面的水平度。先把水平仪放在平面的左侧，此时若气泡向右移动二格，再把水平仪放在平面的右侧，此时若气泡向左移动三格，则说明这个平面是中间高两侧低的凸平面。中间高出多少毫米呢？从左侧看中 间 比 左 端 高 二 格 ， 即 在 被 测 量 长 度 为 1m 时 ， 中 间 高2×0.05=0.10mm，现实际测量长度为 200mm，是 1m 的 ，所以，实际上中间比左端高 0.10× = 0.02mm。从右侧看：中间比右端高三格，即在被测量长度为 1m 时，中间高 3×0.05=0.15mm，现实际测量 长 度 为 200mm ， 是 1m 的 ， 所 以 ， 实 际 上 中 间 比 右 端 高0.15× =0.03mm。由此可知，中间比左端高 0.02mm，中间比右端高 0.03mm，则中间比两端高出的数值为(0.02+0.03)÷2=0.025mm。一、水平仪的使用和读数 水平仪是用于检查各种机床及其它机械设备导轨的不直度、机件相对位置的平行度以及设备安装的水平位置和垂直位置的仪器。水平仪是机床制造、安装和修理中最基本的一种检验工具。一般框式水平仪的外形尺寸是 200×200mm，精度为 0.02/1000。水平仪的刻度值是气泡运动一格时的倾斜度，以秒为单位或以每米多少毫米为单位，刻度值也叫做读数精度或灵敏度。若将水平仪安置在 1 米长的平尺表面上，在右端垫 0.02 毫米的高度，平尺倾斜的角度为 4秒，此时气泡的运动距离正好为一个刻度。如图:1计算如下:水平仪连同平尺的倾斜角 α 的大小可以从下式中求出...
