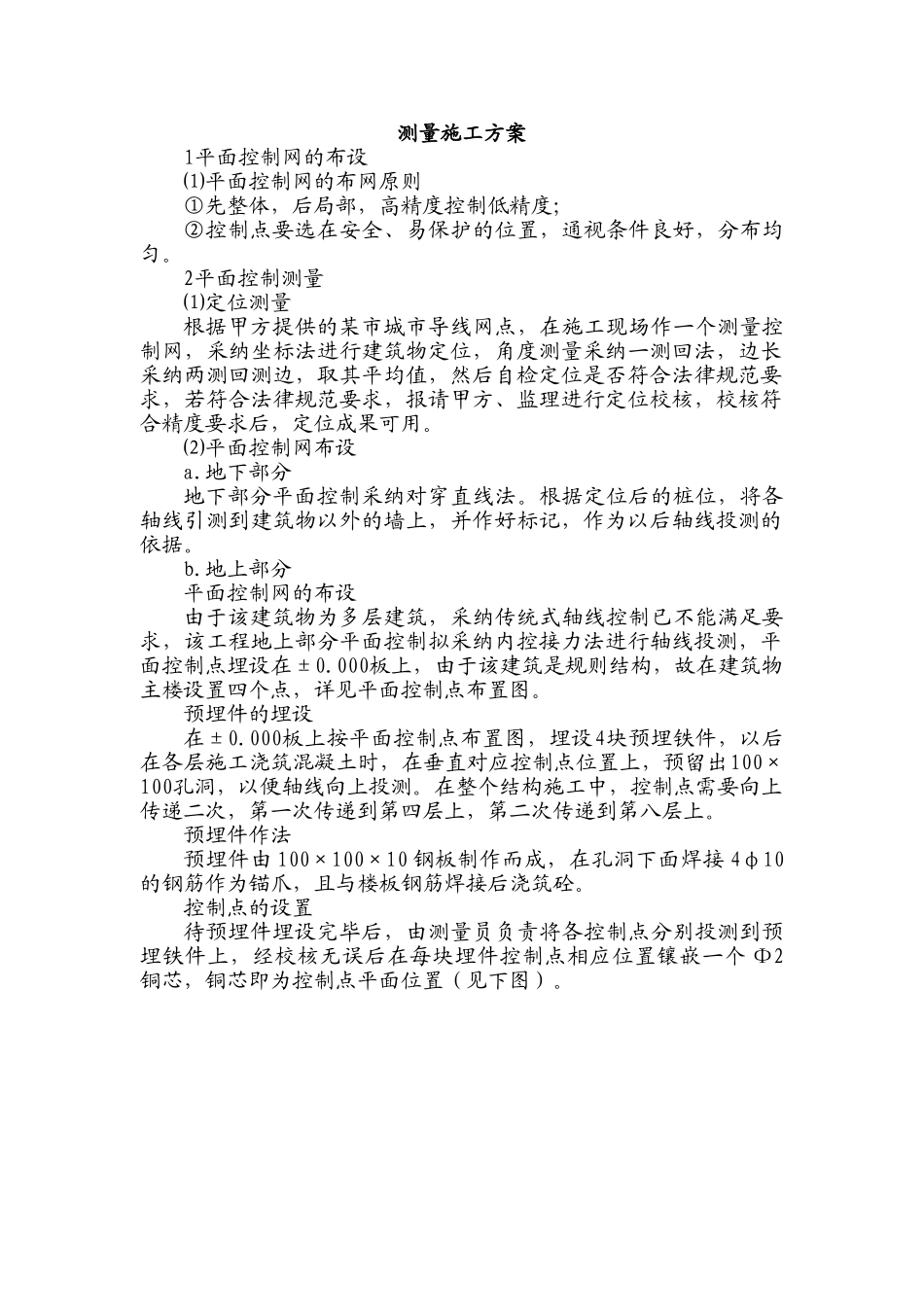

测量施工方案1平面控制网的布设⑴平面控制网的布网原则①先整体，后局部，高精度控制低精度；②控制点要选在安全、易保护的位置，通视条件良好，分布均匀。2平面控制测量⑴定位测量根据甲方提供的某市城市导线网点，在施工现场作一个测量控制网，采纳坐标法进行建筑物定位，角度测量采纳一测回法，边长采纳两测回测边，取其平均值，然后自检定位是否符合法律规范要求，若符合法律规范要求，报请甲方、监理进行定位校核，校核符合精度要求后，定位成果可用。⑵平面控制网布设a.地下部分地下部分平面控制采纳对穿直线法。根据定位后的桩位，将各轴线引测到建筑物以外的墙上，并作好标记，作为以后轴线投测的依据。b.地上部分平面控制网的布设由于该建筑物为多层建筑，采纳传统式轴线控制已不能满足要求，该工程地上部分平面控制拟采纳内控接力法进行轴线投测，平面控制点埋设在±0.000板上，由于该建筑是规则结构，故在建筑物主楼设置四个点，详见平面控制点布置图。预埋件的埋设在±0.000板上按平面控制点布置图，埋设4块预埋铁件，以后在各层施工浇筑混凝土时，在垂直对应控制点位置上，预留出100×100孔洞，以便轴线向上投测。在整个结构施工中，控制点需要向上传递二次，第一次传递到第四层上，第二次传递到第八层上。预埋件作法预埋件由 100×100×10 钢板制作而成，在孔洞下面焊接 4φ10的钢筋作为锚爪，且与楼板钢筋焊接后浇筑砼。控制点的设置待预埋件埋设完毕后，由测量员负责将各控制点分别投测到预埋铁件上，经校核无误后在每块埋件控制点相应位置镶嵌一个 Φ2铜芯，铜芯即为控制点平面位置（见下图）。激光接收靶激光接收靶用作接收投测后的激光束，接收靶由 300×300×5厚有机玻璃制作而成，接收靶上由不同半径的同心圆及正交坐标㎜线组成（见下图）。轴线投测方法：每层楼板浇筑后，将激光准直仪安置在已作好的控制点上，对中整平后，开启电源，使仪器发射光束，并穿过楼板预留洞口而直射到激光接收靶上，然后用对讲机通知上面操作接收靶人员，操作接收靶人员见光后移动接收靶，使靶交点与光点重合，此时固定靶位，用同样方法将其余各点投测在同一施工层上，投测后将电子经纬仪分别置于各点上，检查相邻点间夹角是否与相应控制点间夹角相符，然后用检定过的 50 m 钢尺，施加拉力，经过尺长改正后，校测每相邻两点间水平距离是否与相对应的控制点间距离相等，分析边、角是否相匹配，若边、角相匹配，证明投测的控制点无误，否则...
