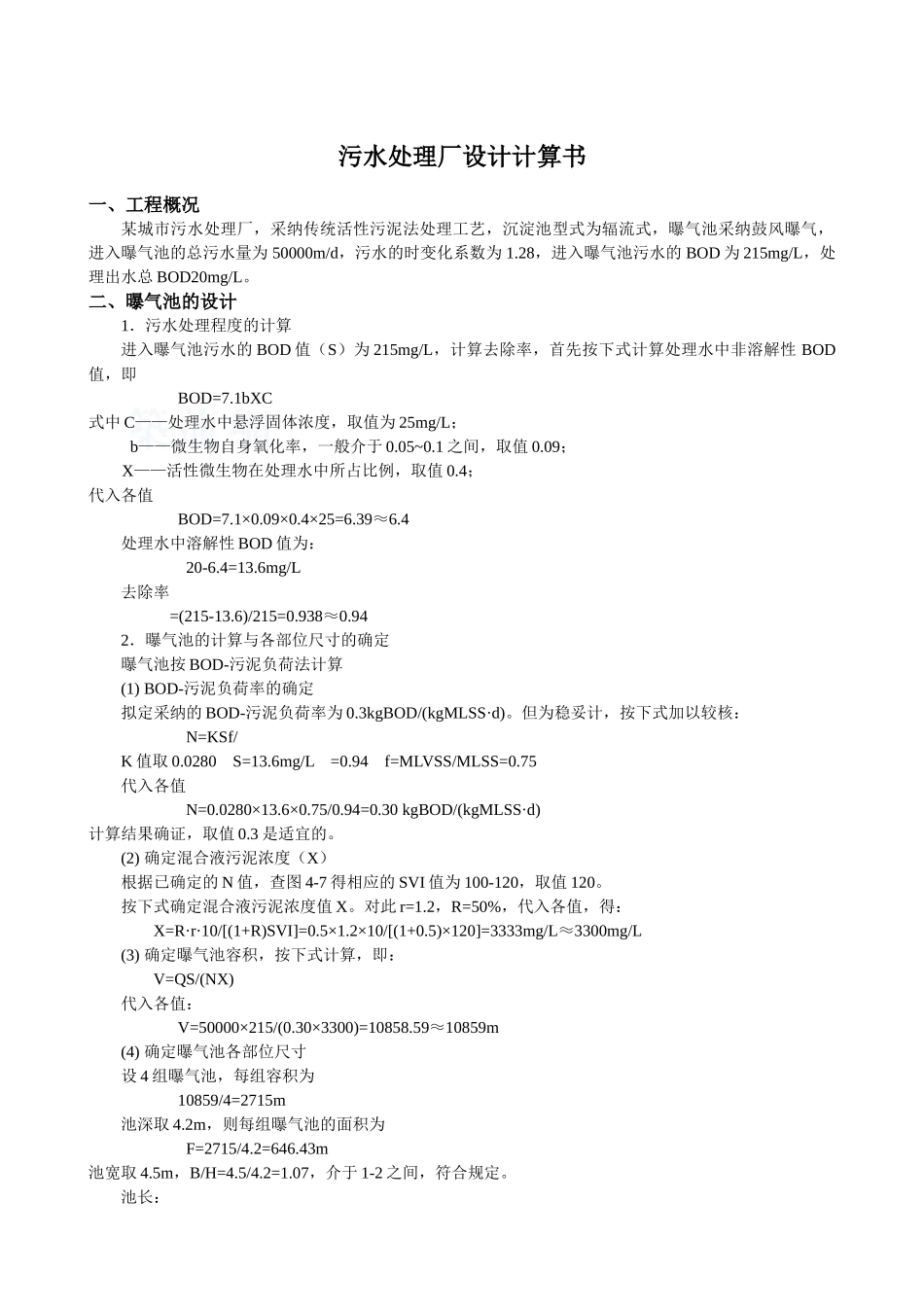

污水处理厂设计计算书一、工程概况某城市污水处理厂，采纳传统活性污泥法处理工艺，沉淀池型式为辐流式，曝气池采纳鼓风曝气，进入曝气池的总污水量为 50000m/d，污水的时变化系数为 1.28，进入曝气池污水的 BOD 为 215mg/L，处理出水总 BOD20mg/L。二、曝气池的设计1．污水处理程度的计算进入曝气池污水的 BOD 值（S）为 215mg/L，计算去除率，首先按下式计算处理水中非溶解性 BOD值，即BOD=7.1bXC式中 C——处理水中悬浮固体浓度，取值为 25mg/L；b——微生物自身氧化率，一般介于 0.05~0.1 之间，取值 0.09；X——活性微生物在处理水中所占比例，取值 0.4；代入各值BOD=7.1×0.09×0.4×25=6.39≈6.4处理水中溶解性 BOD 值为：20-6.4=13.6mg/L去除率=(215-13.6)/215=0.938≈0.942．曝气池的计算与各部位尺寸的确定曝气池按 BOD-污泥负荷法计算(1) BOD-污泥负荷率的确定拟定采纳的 BOD-污泥负荷率为 0.3kgBOD/(kgMLSS·d)。但为稳妥计，按下式加以较核：N=KSf/K 值取 0.0280 S=13.6mg/L =0.94 f=MLVSS/MLSS=0.75 代入各值N=0.0280×13.6×0.75/0.94=0.30 kgBOD/(kgMLSS·d)计算结果确证，取值 0.3 是适宜的。(2) 确定混合液污泥浓度（X）根据已确定的 N 值，查图 4-7 得相应的 SVI 值为 100-120，取值 120。按下式确定混合液污泥浓度值 X。对此 r=1.2，R=50%，代入各值，得：X=R·r·10/[(1+R)SVI]=0.5×1.2×10/[(1+0.5)×120]=3333mg/L≈3300mg/L(3) 确定曝气池容积，按下式计算，即：V=QS/(NX)代入各值：V=50000×215/(0.30×3300)=10858.59≈10859m(4) 确定曝气池各部位尺寸设 4 组曝气池，每组容积为10859/4=2715m池深取 4.2m，则每组曝气池的面积为F=2715/4.2=646.43m池宽取 4.5m，B/H=4.5/4.2=1.07，介于 1-2 之间，符合规定。池长：F/B=646.43/4.5=143.7L/B=143.7/4.5=31.92>10，符合规定。设三廊道式曝气池，廊道长：L1=L/3=143.7/3=47.9≈48m取超高 0.5m，则池总高度为4.2+0.5=4.7m在曝气池面对初次沉淀池和二次沉淀池的一侧，各设横向配水渠道，并在两池中部设纵向中间配水渠道与横向配水渠道相连接，在两侧横向配水渠道上设进水口，每组曝气池共有三个进水口。在面对初次沉淀池的一侧（前侧），在每组曝气池的一端，廊道Ⅰ进水口处设回流污泥井，井内设污泥提升器，回流污泥由污泥泵站送入井内，由此通过空气提升器回流曝气池。3．曝气系统的设计与计算本设计采纳鼓风曝气系统。...
