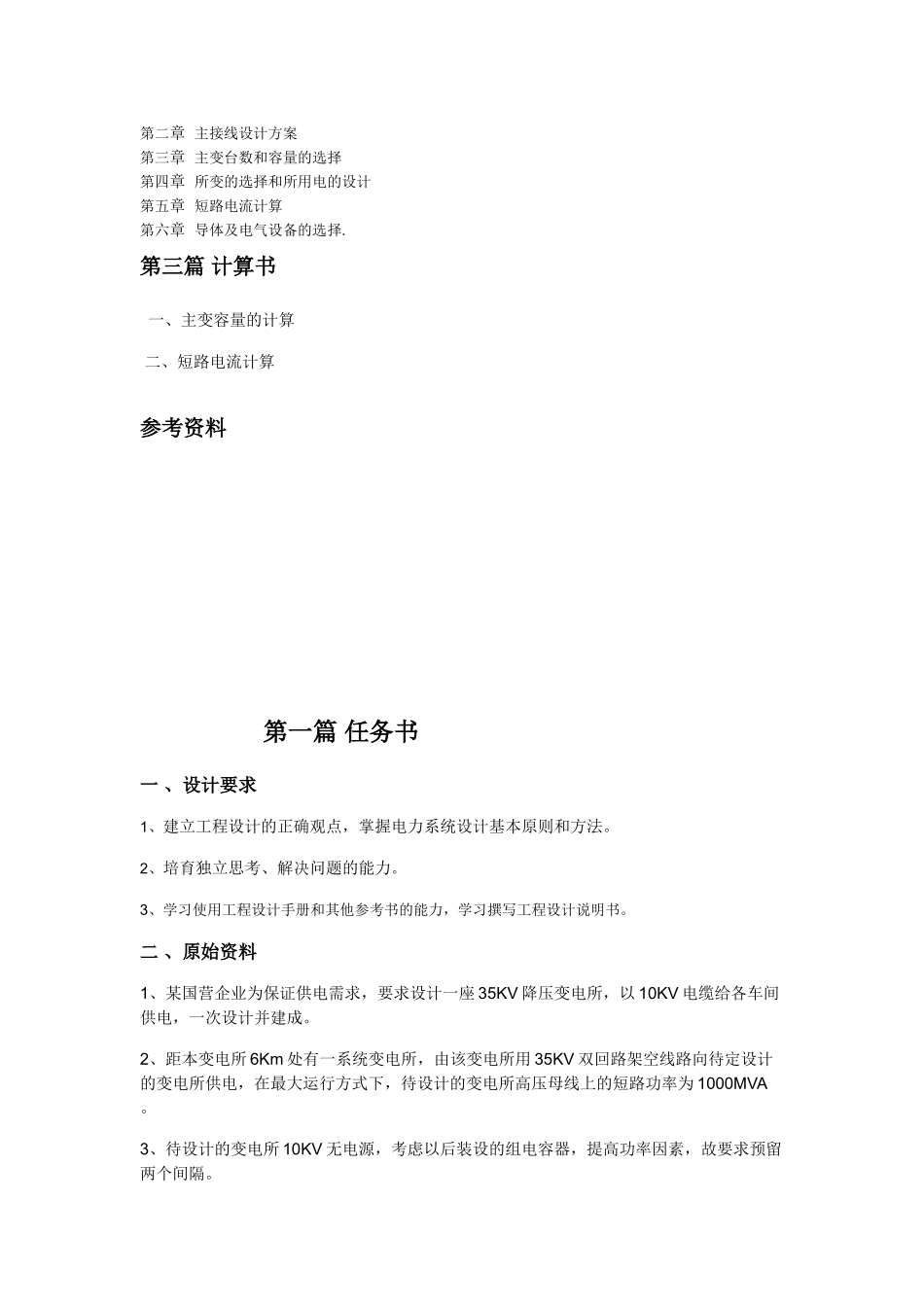

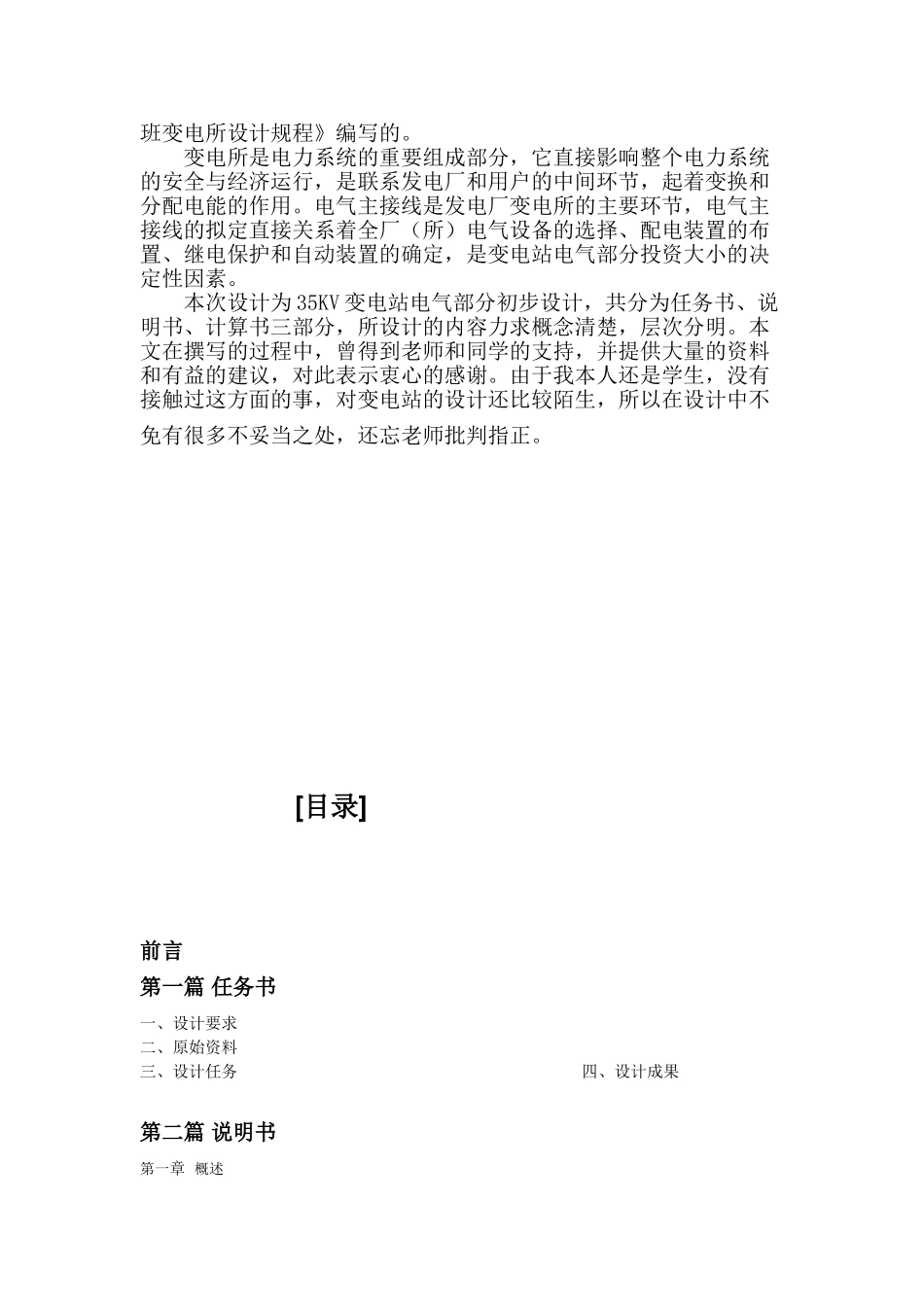

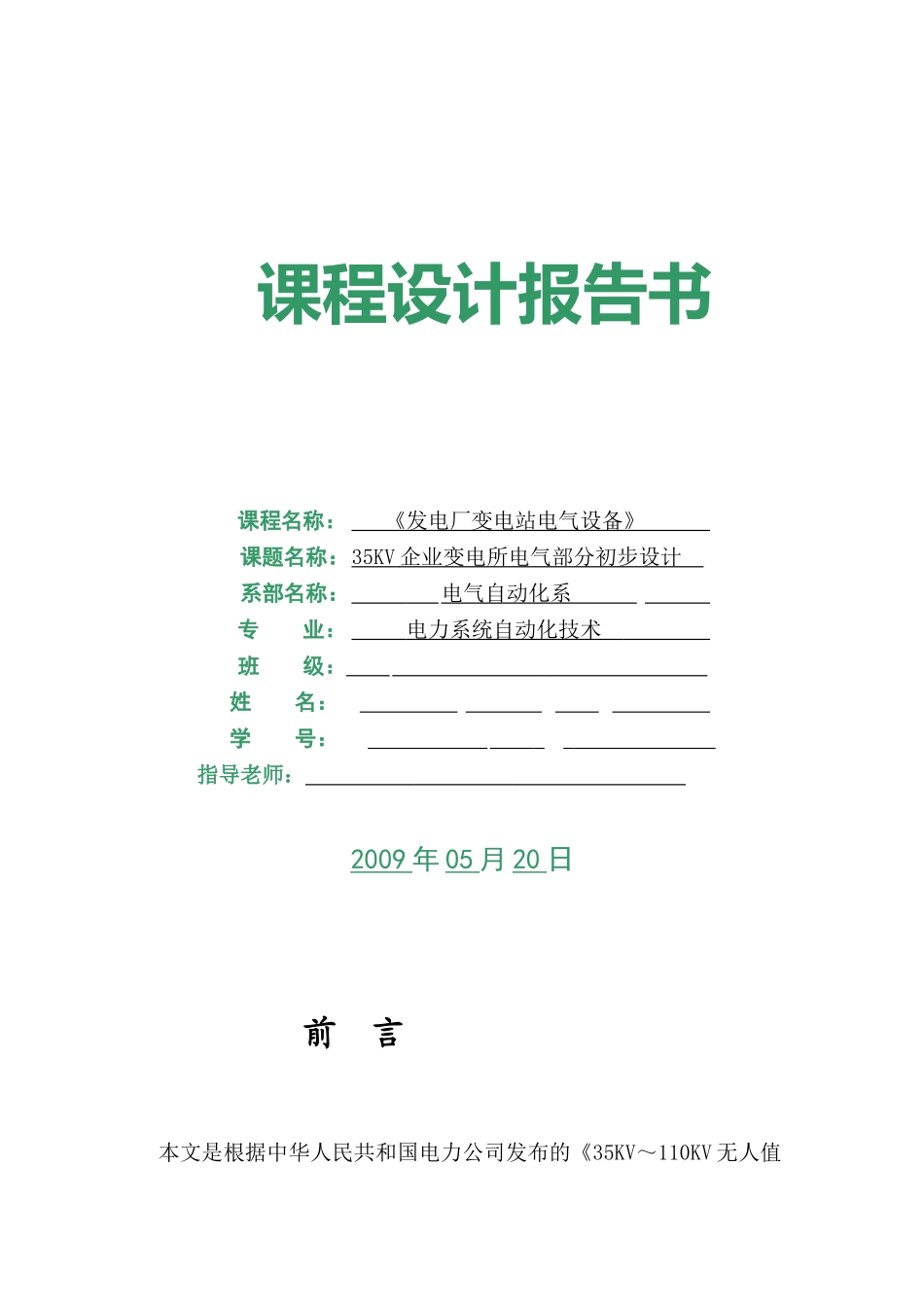

课程设计报告书 课程名称： 《发电厂变电站电气设备》 课题名称：35KV 企业变电所电气部分初步设计 系部名称： 电气自动化系 专 业： 电力系统自动化技术 班 级： 姓 名： 学 号： 指导老师： 2009 年 05 月 20 日 前 言 本文是根据中华人民共和国电力公司发布的《35KV～110KV 无人值班变电所设计规程》编写的。 变电所是电力系统的重要组成部分，它直接影响整个电力系统的安全与经济运行，是联系发电厂和用户的中间环节，起着变换和分配电能的作用。电气主接线是发电厂变电所的主要环节，电气主接线的拟定直接关系着全厂（所）电气设备的选择、配电装置的布置、继电保护和自动装置的确定，是变电站电气部分投资大小的决定性因素。 本次设计为 35KV 变电站电气部分初步设计，共分为任务书、说明书、计算书三部分，所设计的内容力求概念清楚，层次分明。本文在撰写的过程中，曾得到老师和同学的支持，并提供大量的资料和有益的建议，对此表示衷心的感谢。由于我本人还是学生，没有接触过这方面的事，对变电站的设计还比较陌生，所以在设计中不免有很多不妥当之处，还忘老师批判指正。 [目录]前言第一篇 任务书一、设计要求二、原始资料三、设计任务 四、设计成果 第二篇 说明书第一章 概述第二章 主接线设计方案第三章 主变台数和容量的选择第四章 所变的选择和所用电的设计第五章 短路电流计算第六章 导体及电气设备的选择.第三篇 计算书 一、主变容量的计算 二、短路电流计算参考资料 第一篇 任务书一 、设计要求1、建立工程设计的正确观点，掌握电力系统设计基本原则和方法。2、培育独立思考、解决问题的能力。3、学习使用工程设计手册和其他参考书的能力，学习撰写工程设计说明书。二 、原始资料1、某国营企业为保证供电需求，要求设计一座 35KV 降压变电所，以 10KV 电缆给各车间供电，一次设计并建成。2、距本变电所 6Km 处有一系统变电所，由该变电所用 35KV 双回路架空线路向待定设计的变电所供电，在最大运行方式下，待设计的变电所高压母线上的短路功率为 1000MVA 。3、待设计的变电所 10KV 无电源，考虑以后装设的组电容器，提高功率因素，故要求预留两个间隔。4、本变电所 10KV 母线到各个车间均用电缆供电，其中一车间和二车间为一类负荷，其余为二类负荷，Tmax=4000h ，各馈线负荷如表 1—1 序号 车间名称 计算用有功功率（kw） 计算用无功功率（kvar） 1 一...
