某住宅基坑排水工程监控方案

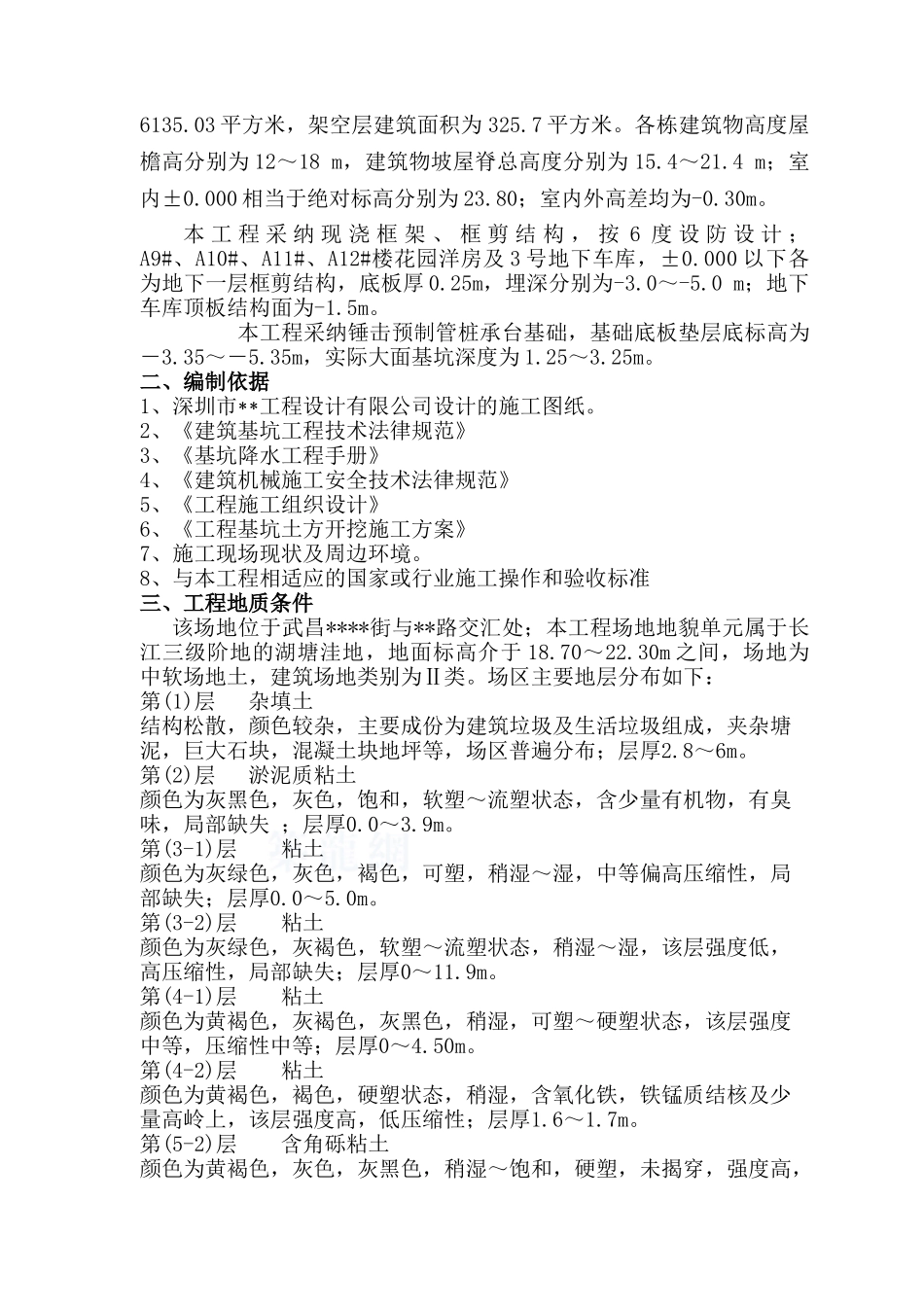

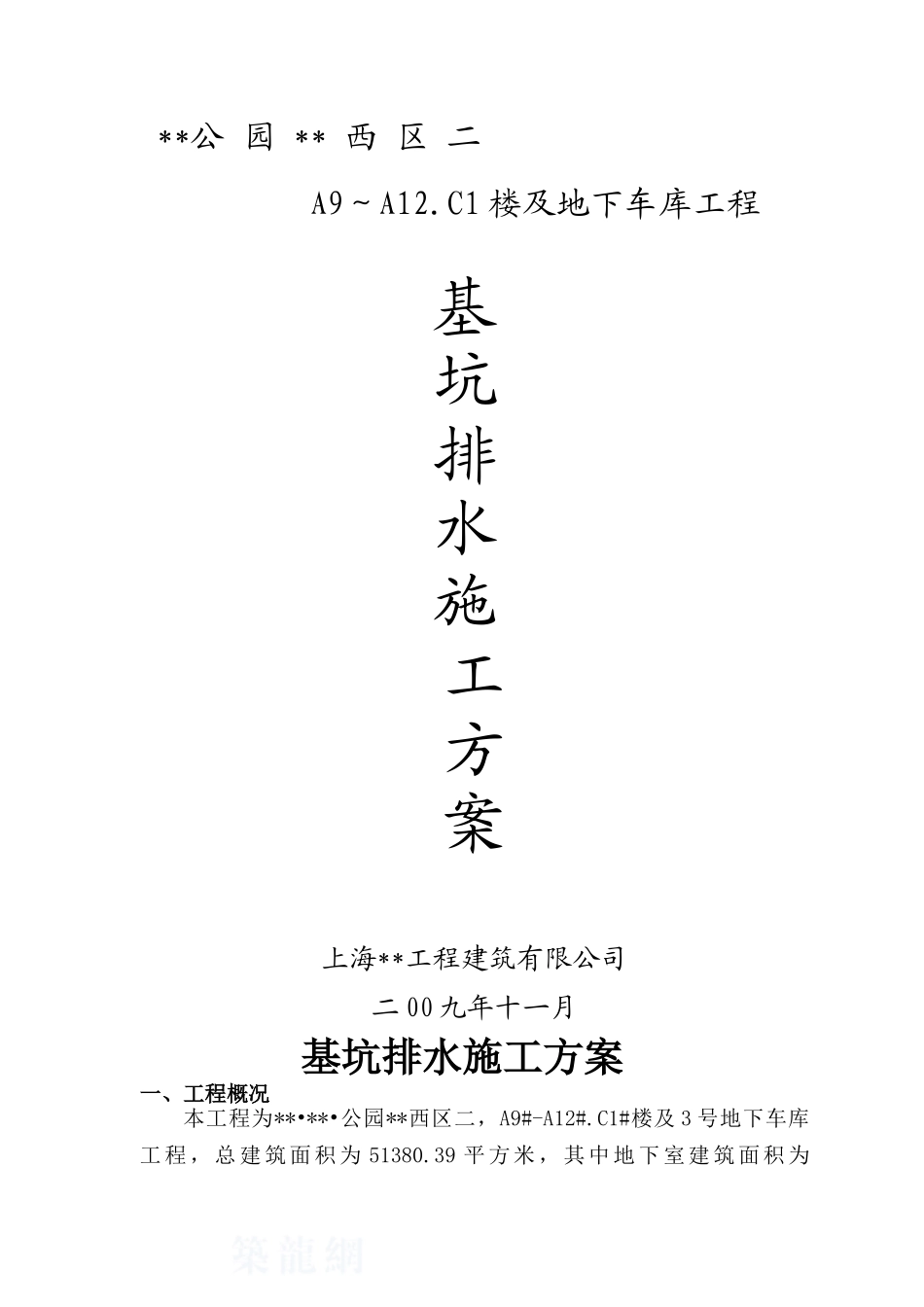

**公 园 ** 西 区 二 A9～A12.C1 楼及地下车库工程基坑排水施工方案上海**工程建筑有限公司二 00 九年十一月基坑排水施工方案一、工程概况本工程为**•**•公园**西区二，A9#-A12#.C1#楼及 3 号地下车库工程，总建筑面积为 51380.39 平方米，其中地下室建筑面积为6135.03 平方米，架空层建筑面积为 325.7 平方米。各栋建筑物高度屋檐高分别为 12～18 m，建筑物坡屋脊总高度分别为 15.4～21.4 m；室内±0.000 相当于绝对标高分别为 23.80；室内外高差均为-0.30m。本 工 程 采 纳 现 浇 框 架 、 框 剪 结 构 ， 按 6 度 设 防 设 计 ；A9#、A10#、A11#、A12#楼花园洋房及 3 号地下车库，±0.000 以下各为地下一层框剪结构，底板厚 0.25m，埋深分别为-3.0～-5.0 m；地下车库顶板结构面为-1.5m。本工程采纳锤击预制管桩承台基础，基础底板垫层底标高为－3.35～－5.35m，实际大面基坑深度为 1.25～3.25m。二、编制依据1、深圳市**工程设计有限公司设计的施工图纸。2、《建筑基坑工程技术法律规范》3、《基坑降水工程手册》4、《建筑机械施工安全技术法律规范》5、《工程施工组织设计》6、《工程基坑土方开挖施工方案》7、施工现场现状及周边环境。8、与本工程相适应的国家或行业施工操作和验收标准三、工程地质条件该场地位于武昌****街与**路交汇处；本工程场地地貌单元属于长江三级阶地的湖塘洼地，地面标高介于 18.70～22.30m 之间，场地为中软场地土，建筑场地类别为Ⅱ类。场区主要地层分布如下：第(1)层 杂填土结构松散，颜色较杂，主要成份为建筑垃圾及生活垃圾组成，夹杂塘泥，巨大石块，混凝土块地坪等，场区普遍分布；层厚2.8～6m。第(2)层 淤泥质粘土颜色为灰黑色，灰色，饱和，软塑～流塑状态，含少量有机物，有臭味，局部缺失 ；层厚0.0～3.9m。第(3-1)层 粘土颜色为灰绿色，灰色，褐色，可塑，稍湿～湿，中等偏高压缩性，局部缺失；层厚0.0～5.0m。第(3-2)层 粘土颜色为灰绿色，灰褐色，软塑～流塑状态，稍湿～湿，该层强度低，高压缩性，局部缺失；层厚0～11.9m。第(4-1)层 粘土颜色为黄褐色，灰褐色，灰黑色，稍湿，可塑～硬塑状态，该层强度中等，压缩性中等；层厚0～4.50m。第(4-2)层 粘土颜色为黄褐色，褐色，硬塑状态，稍湿，含氧化铁，铁锰质结核及少量高岭上，该层强度高，低压缩性；层厚1.6～1.7m。第(5-2)层 含角砾粘土颜色为黄褐色，灰色，灰黑色，稍湿～饱和，...
