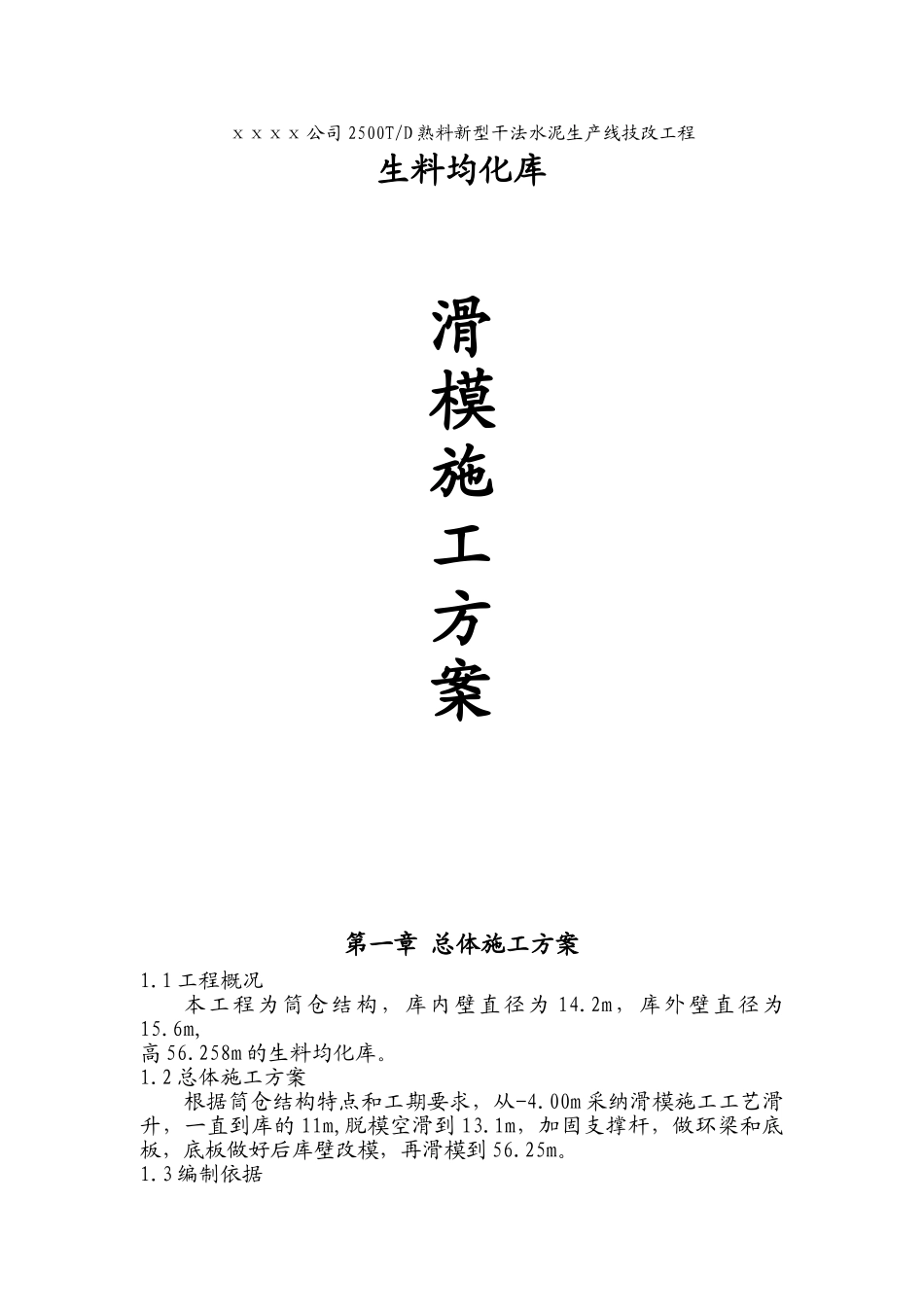

ⅹⅹⅹⅹ 公司 2500T/D 熟料新型干法水泥生产线技改工程生料均化库滑模施工方案第一章 总体施工方案1.1 工程概况本工程为筒仓结构，库内壁直径为 14.2m，库外壁直径为15.6m,高 56.258m 的生料均化库。1.2 总体施工方案根据筒仓结构特点和工期要求，从-4.00m 采纳滑模施工工艺滑升，一直到库的 11m,脱模空滑到 13.1m，加固支撑杆，做环梁和底板，底板做好后库壁改模，再滑模到 56.25m。1.3 编制依据设计施工图纸，工程特点以及有关滑模的施工技术法律规范。GBJ50113—2025 《滑动模板工程技术法律规范》GBJ50204—2025 《混凝土结构工程施工质量验收法律规范》JGJ59—99 《建筑施工安全检查评分标准》JGJ80—91 《建筑施工高处作业安全技术法律规范》JGJ46—2025 《施工现场临时用电安全技术法律规范》第二章 滑模施工技术设计2.1 滑模装置设计2.1.1 模板系统提升架的形式采纳“门”字形，立柱用[14，横梁采纳双排[10，立柱与横梁采纳焊接，根据工程特点提升架布置间距为1200mm—1300mm，围圈采纳[8 接头对焊，模板采纳标准钢模板以2025 为主，配少量 3012、1512，模板采纳 U 型卡连接，与围圈用铁丝捆绑到适合法律规范的倾斜度。2.1.2 操作平台系统操作平台采纳内、外三脚架结构布置方式，内平台设计宽度为2000mm ， 主 要 材 料 由 [8 、 [6.3 和 L50*4 组 成 ， 三 脚 架 可 满 足250Kg/m 的线载荷；在提升架内侧挂 Φ18 拉杆（辐射式拉杆）与中心盘相连，以防止平台受力后提升架根部水平位移和库壁变形，用花篮螺栓调节松紧；外平台采纳外挑三脚架，平台宽 1500mm，主要材料由[8、[6.3 组成，整个内外平台制作采纳焊接，螺栓连接，内外平台下挂设内、外吊脚手架，内、外平台部设置防护栏杆。2.1.3 液压提升系统根据液压滑动模板工程技术法律规范（GB50113—2025）及有关规定，采纳“GYD-35”液压千斤顶，主（Φ16）、支（Φ8）高压油路系统，YHJ-36 型液压控制柜，支承杆采纳 Φ48 钢钢管制安。2.1.4 精度控制系统用水准仪或水平管测量水平面。在库壁外两个轴线上设四个点挂上线坠，做好地面对应点，即可作为垂直度的原始测量点。2.2 垂直提升设备根据滑模施工技术要求和气候情况，每昼夜滑升高度 3000mm 的砼量和相应的钢筋等材料运送量是选配垂直提升设备的重要条件之一，第二是要满足砼坍落度的要求，第三是滑模设备拆除需要。为了便于施工人员上下，需要单独搭设人行跑道。2....
