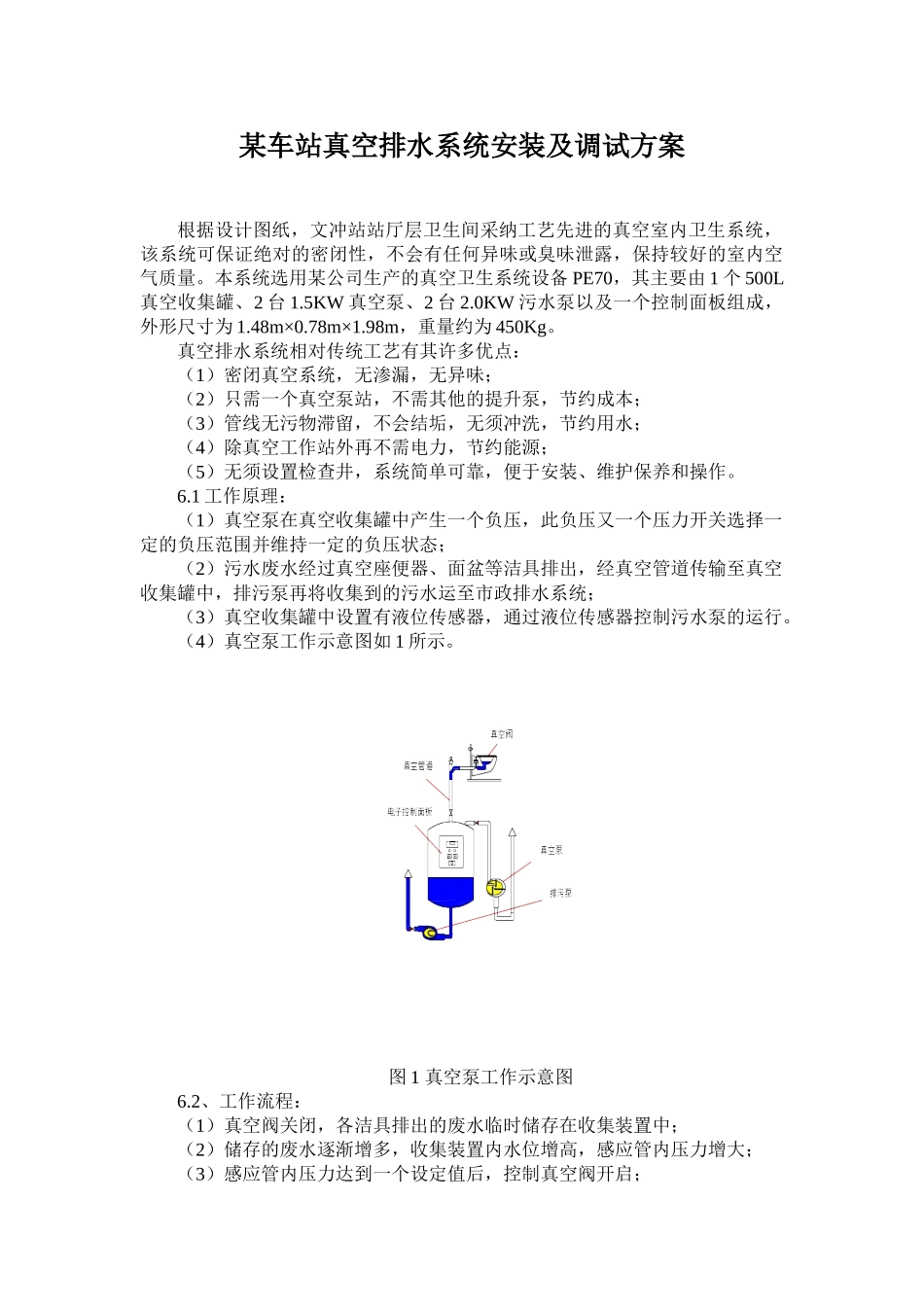

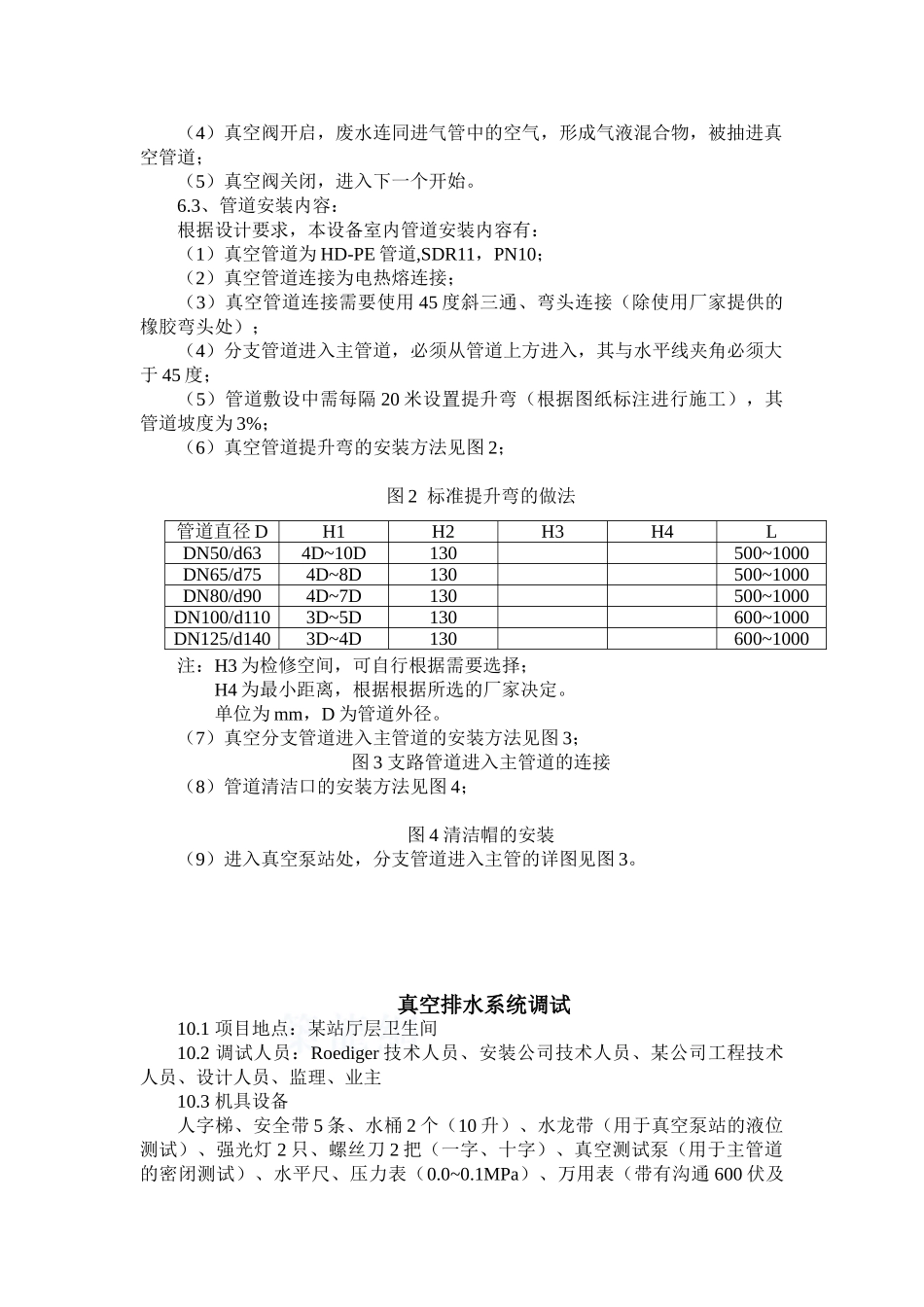

某车站真空排水系统安装及调试方案根据设计图纸，文冲站站厅层卫生间采纳工艺先进的真空室内卫生系统，该系统可保证绝对的密闭性，不会有任何异味或臭味泄露，保持较好的室内空气质量。本系统选用某公司生产的真空卫生系统设备 PE70，其主要由 1 个 500L真空收集罐、2 台 1.5KW 真空泵、2 台 2.0KW 污水泵以及一个控制面板组成，外形尺寸为 1.48m×0.78m×1.98m，重量约为 450Kg。真空排水系统相对传统工艺有其许多优点：（1）密闭真空系统，无渗漏，无异味；（2）只需一个真空泵站，不需其他的提升泵，节约成本；（3）管线无污物滞留，不会结垢，无须冲洗，节约用水；（4）除真空工作站外再不需电力，节约能源；（5）无须设置检查井，系统简单可靠，便于安装、维护保养和操作。6.1 工作原理：（1）真空泵在真空收集罐中产生一个负压，此负压又一个压力开关选择一定的负压范围并维持一定的负压状态；（2）污水废水经过真空座便器、面盆等洁具排出，经真空管道传输至真空收集罐中，排污泵再将收集到的污水运至市政排水系统；（3）真空收集罐中设置有液位传感器，通过液位传感器控制污水泵的运行。（4）真空泵工作示意图如 1 所示。图 1 真空泵工作示意图6.2、工作流程：（1）真空阀关闭，各洁具排出的废水临时储存在收集装置中；（2）储存的废水逐渐增多，收集装置内水位增高，感应管内压力增大；（3）感应管内压力达到一个设定值后，控制真空阀开启；（4）真空阀开启，废水连同进气管中的空气，形成气液混合物，被抽进真空管道；（5）真空阀关闭，进入下一个开始。6.3、管道安装内容：根据设计要求，本设备室内管道安装内容有：（1）真空管道为 HD-PE 管道,SDR11，PN10；（2）真空管道连接为电热熔连接；（3）真空管道连接需要使用 45 度斜三通、弯头连接（除使用厂家提供的橡胶弯头处）；（4）分支管道进入主管道，必须从管道上方进入，其与水平线夹角必须大于 45 度；（5）管道敷设中需每隔 20 米设置提升弯（根据图纸标注进行施工），其管道坡度为 3%；（6）真空管道提升弯的安装方法见图 2；图 2 标准提升弯的做法注：H3 为检修空间，可自行根据需要选择；H4 为最小距离，根据根据所选的厂家决定。单位为 mm，D 为管道外径。（7）真空分支管道进入主管道的安装方法见图 3；图 3 支路管道进入主管道的连接（8）管道清洁口的安装方法见图 4；图 4 清洁帽的安装（9）进入真空泵站处，分支管道进入主管的详...
