柱钢筋工程量计算含实例

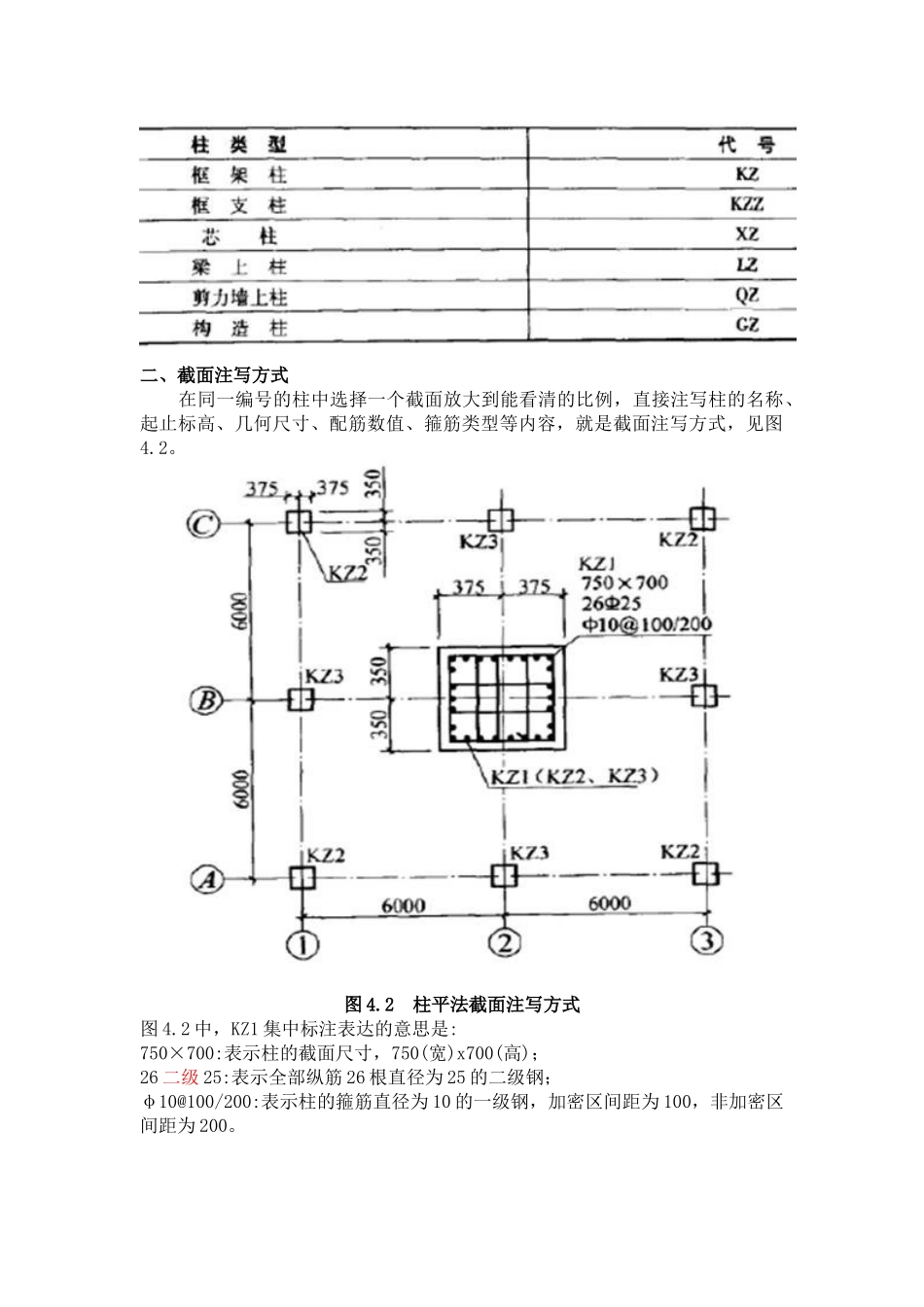

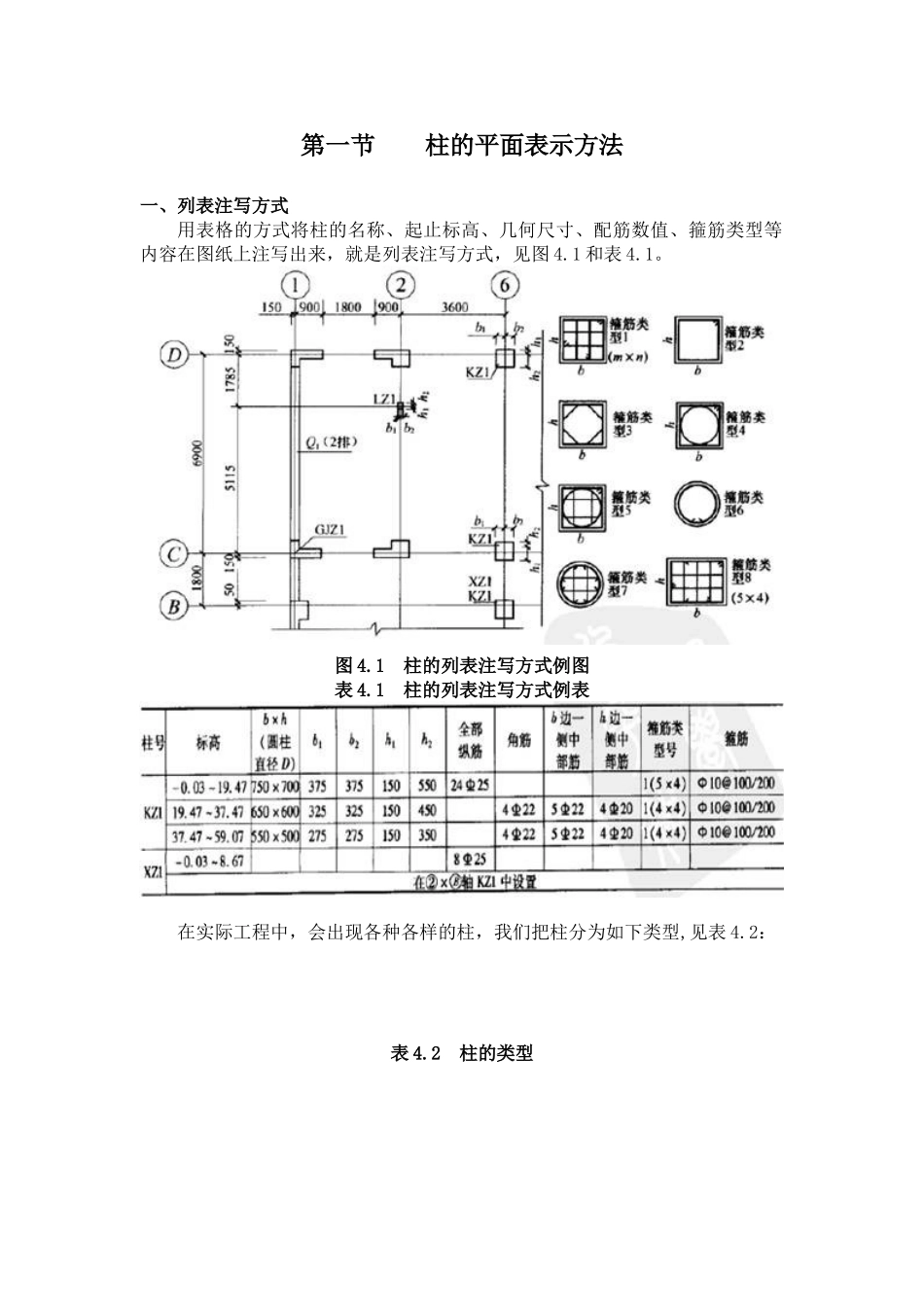

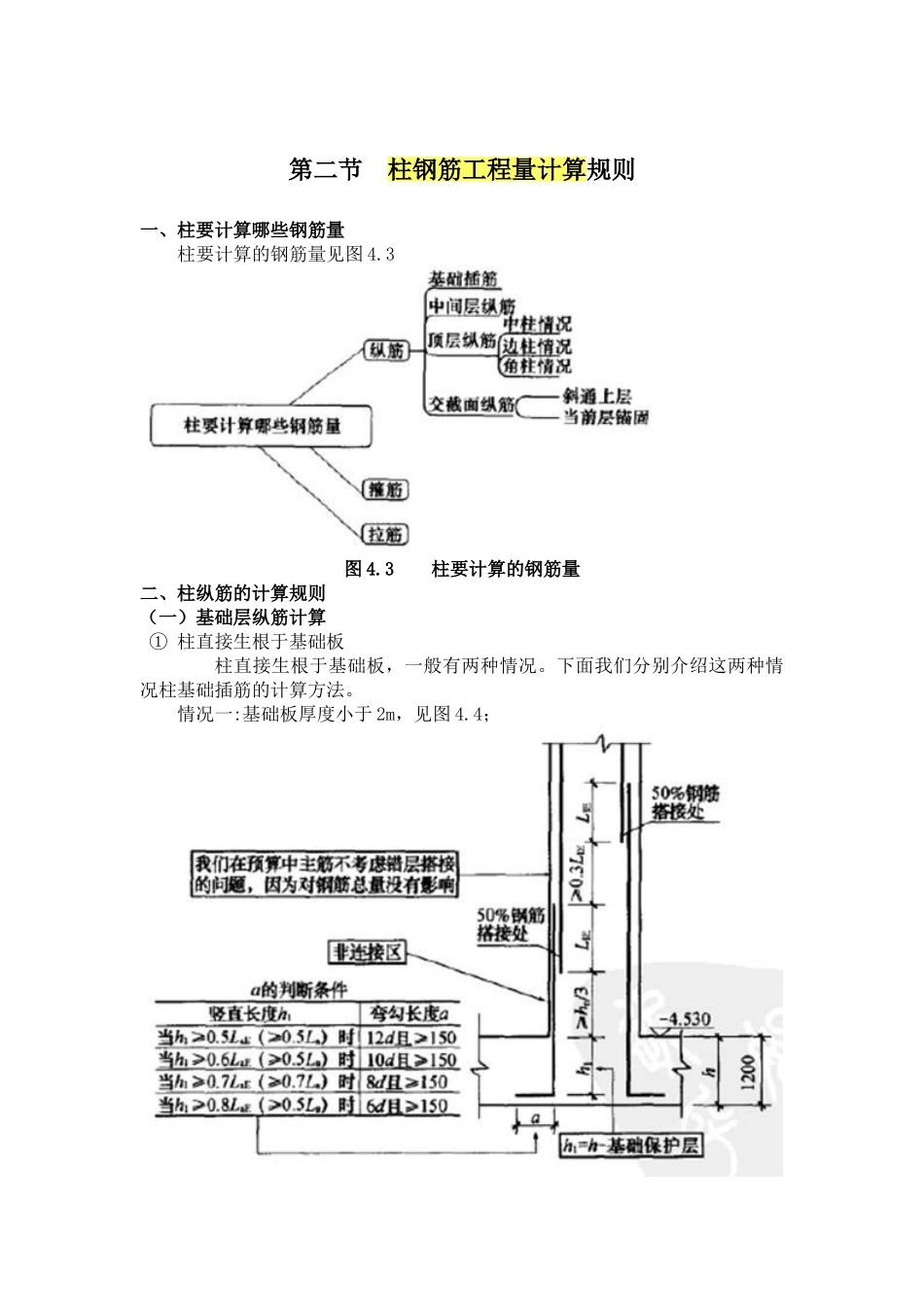

第一节 柱的平面表示方法 一、列表注写方式用表格的方式将柱的名称、起止标高、几何尺寸、配筋数值、箍筋类型等内容在图纸上注写出来，就是列表注写方式，见图 4.1 和表 4.1。图 4.1 柱的列表注写方式例图表 4.1 柱的列表注写方式例表在实际工程中，会出现各种各样的柱，我们把柱分为如下类型,见表 4.2： 表 4.2 柱的类型二、截面注写方式在同一编号的柱中选择一个截面放大到能看清的比例，直接注写柱的名称、起止标高、几何尺寸、配筋数值、箍筋类型等内容，就是截面注写方式，见图4.2。图 4.2 柱平法截面注写方式图 4.2 中，KZ1 集中标注表达的意思是:750×700:表示柱的截面尺寸，750(宽)x700(高)；26 二级 25:表示全部纵筋 26 根直径为 25 的二级钢；φ10@100/200:表示柱的箍筋直径为 10 的一级钢，加密区间距为 100，非加密区间距为 200。 第二节 柱钢筋工程量计算规则 一、柱要计算哪些钢筋量柱要计算的钢筋量见图 4.3图 4.3 柱要计算的钢筋量二、柱纵筋的计算规则（一）基础层纵筋计算① 柱直接生根于基础板 柱直接生根于基础板，一般有两种情况。下面我们分别介绍这两种情况柱基础插筋的计算方法。情况一:基础板厚度小于 2m，见图 4.4；图 4.4 基础板厚<2m 的基础插筋配置图从图 4.4 可知:基础插筋长度=弯折长度 a 十竖直长度 h1+非连接区 hn/3+LIE式中,a 的取值由 h1和锚固长度 LaE决定； h1指基础高度 h—基础保护层厚度； hn指基础相邻层的净高(层高—梁高)； LIE 指搭接长度(搭接率为 50%时，搭接长度 LIE= 1.4LaE；搭接率为25%时，搭接长度 LIE= 1.2LaE。 情况二:基础板厚度大于等于 2m，见图 4.5；图 4.5 基础板厚≥2m 的基础插筋配置图从图 4.5 可知，这种情况基础插筋不插到基础底部，只插到基础中部，这样，只是竖直长度 h1发生变化(h1根据具体图纸计算)，计算方法同上。基础插筋长度=弯折长度 a 十竖直长度 h1+非连接区 hn/3+LIE② 柱生根于基础梁上，也分两种情况：情况一: 下平上不平(基础梁底和基础板底平)，见图 4.6图 4.6 柱插筋构造图(基础梁底与板底平)这种情况插筋的计算方法同前述，也就是：基础插筋长度=弯折长度 a 十竖直长度 h1+非连接区 hn/3+LIE这里的 h1为基础梁高—保护层(并非基础板厚—保护层)；hn为基础梁顶到基础相邻层梁底的高度。 情况二: 上平下不平(基础梁顶和基础板顶平)，见图 4.7。图 4.7 柱插筋构造图(基...
