框架核心筒结构办公楼塔吊基础施工方案

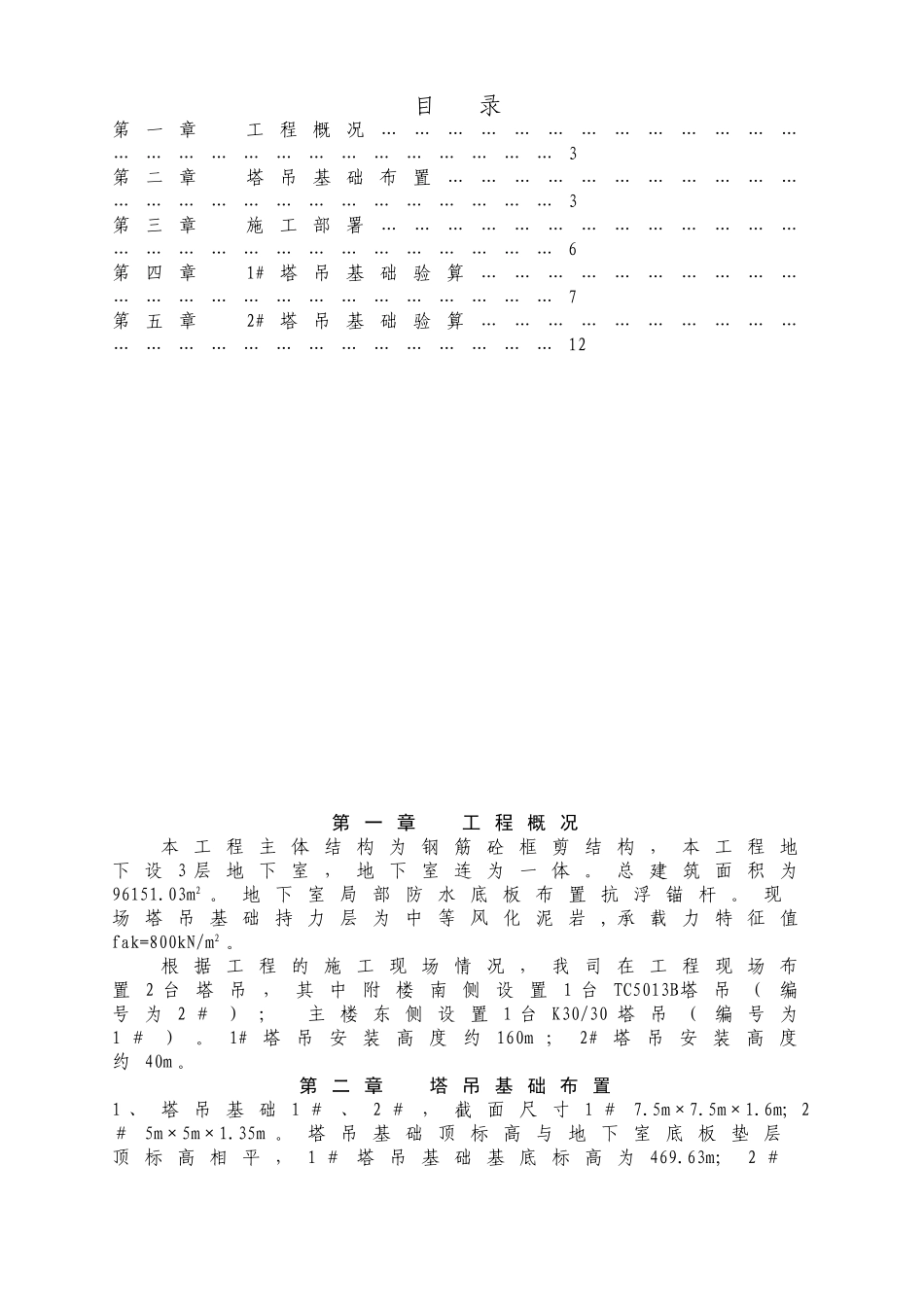

目 录第 一 章 工 程 概 况 … … … … … … … … … … … … …… … … … … … … … … … … … … … 3第 二 章 塔 吊 基 础 布 置 … … … … … … … … … … …… … … … … … … … … … … … … … 3第 三 章 施 工 部 署 … … … … … … … … … … … … …… … … … … … … … … … … … … … 6第 四 章 1# 塔 吊 基 础 验 算 … … … … … … … … … …… … … … … … … … … … … … … … 7第 五 章 2# 塔 吊 基 础 验 算 … … … … … … … … … …… … … … … … … … … … … … … … 12第 一 章 工 程 概 况本 工 程 主 体 结 构 为 钢 筋 砼 框 剪 结 构 ， 本 工 程 地下 设 3 层 地 下 室 ， 地 下 室 连 为 一 体 。 总 建 筑 面 积 为96151.03m2 。 地 下 室 局 部 防 水 底 板 布 置 抗 浮 锚 杆 。 现场 塔 吊 基 础 持 力 层 为 中 等 风 化 泥 岩 , 承 载 力 特 征 值fak=800kN/m2 。根 据 工 程 的 施 工 现 场 情 况 ， 我 司 在 工 程 现 场 布置 2 台 塔 吊 ， 其 中 附 楼 南 侧 设 置1 台 TC5013B塔 吊 （ 编号 为 2 ＃ ） ； 主 楼 东 侧 设 置 1 台 K30/30 塔 吊 （ 编 号 为1 ＃ ） 。 1# 塔 吊 安 装 高 度 约160m ； 2# 塔 吊 安 装 高 度约 40m 。第 二 章 塔 吊 基 础 布 置1 、 塔 吊 基 础 1 ＃ 、 2 ＃ ， 截 面 尺 寸 1 ＃ 7.5m×7.5m×1.6m; 2＃ 5m×5m×1.35m 。 塔 吊 基 础 顶 标 高 与 地 下 室 底 板 垫 层顶 标 高 相 平 ， 1 ＃ 塔 吊 基 础 基 底 标 高 为 469.63m； 2 ＃塔 吊 基 础 基 底 标 高 469.88m。 如 下 图 所 示 ： 1# 、 2# 塔吊 基 础 平 面 布 置 图 (1# 塔 吊 中 心 坐 标 X ＝ 6140.280;Y=19437.667) 说 明 : 塔 吊的 基 础 尺寸 及 塔 机 计算 的 原 始参 数 均 来 自设 备 厂 家提 供 .(2# 塔吊 中心 坐标 X＝6190.530;Y=19442.567...
