框架结构教学楼工程外脚手架施工技术交底

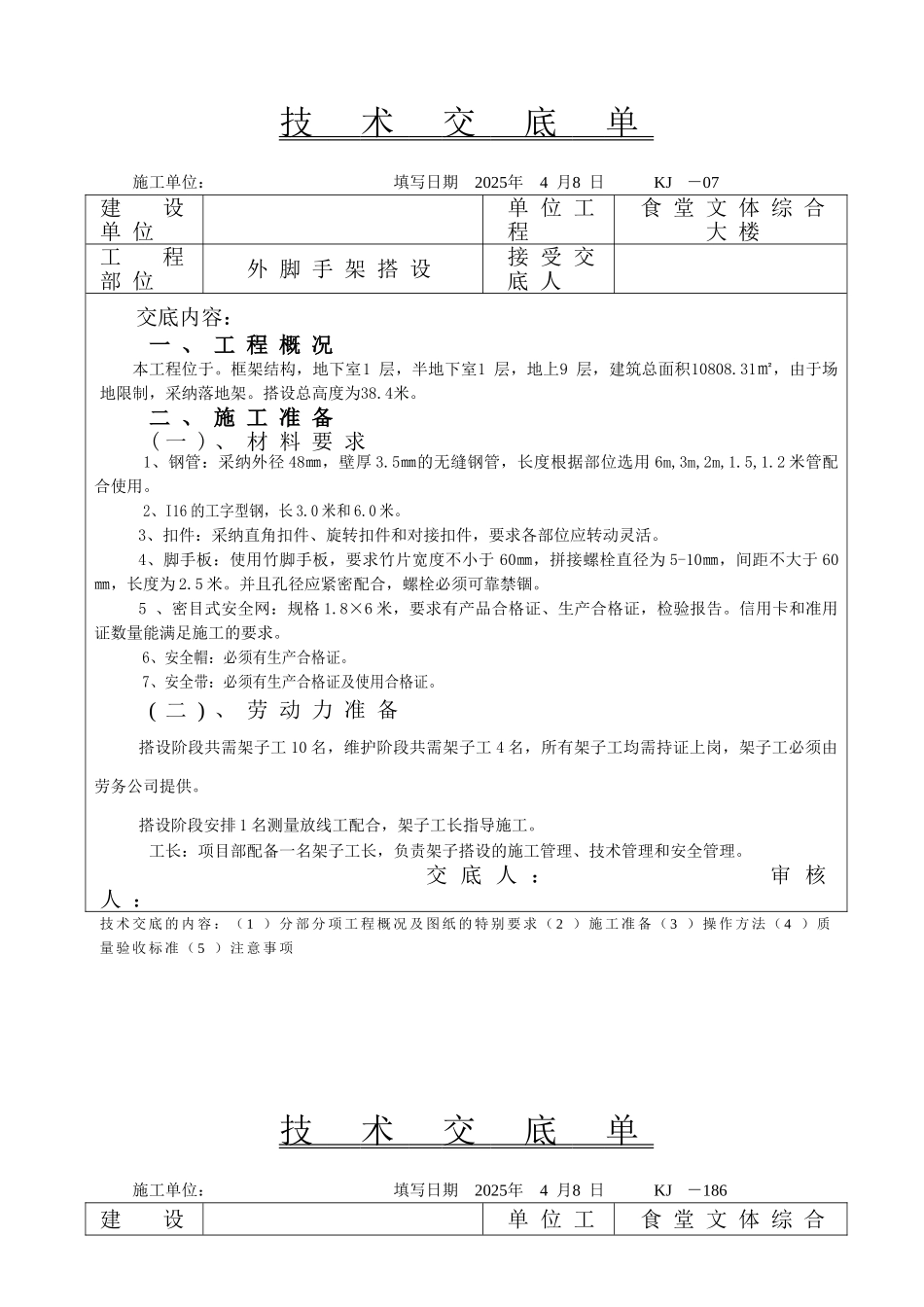

技 术 交 底 单 施工单位： 填写日期 2025年 4 月8 日 KJ－07建设单 位单 位 工程食 堂 文 体 综 合大 楼工程部 位外 脚 手 架 搭 设接 受 交底 人交底内容：一 、 工 程 概 况本工程位于。框架结构，地下室1 层，半地下室1 层，地上9 层，建筑总面积10808.31㎡，由于场地限制，采纳落地架。搭设总高度为38.4米。二 、 施 工 准 备( 一 ) 、 材 料 要 求1、钢管：采纳外径 48㎜，壁厚 3.5㎜的无缝钢管，长度根据部位选用 6m,3m,2m,1.5,1.2 米管配合使用。2、I16 的工字型钢，长 3.0 米和 6.0 米。3、扣件：采纳直角扣件、旋转扣件和对接扣件，要求各部位应转动灵活。4、脚手板：使用竹脚手板，要求竹片宽度不小于 60㎜，拼接螺栓直径为 5-10㎜，间距不大于 60㎜，长度为 2.5 米。并且孔径应紧密配合，螺栓必须可靠禁锢。5 、密目式安全网：规格 1.8×6 米，要求有产品合格证、生产合格证，检验报告。信用卡和准用证数量能满足施工的要求。6、安全帽：必须有生产合格证。7、安全带：必须有生产合格证及使用合格证。( 二 ) 、 劳 动 力 准 备搭设阶段共需架子工 10 名，维护阶段共需架子工 4 名，所有架子工均需持证上岗，架子工必须由劳务公司提供。搭设阶段安排 1 名测量放线工配合，架子工长指导施工。工长：项目部配备一名架子工长，负责架子搭设的施工管理、技术管理和安全管理。交 底 人 ： 审 核人 ：技 术 交 底 的 内 容 ： （ 1 ） 分 部 分 项 工 程 概 况 及 图 纸 的 特 别 要 求 （ 2 ） 施 工 准 备 （ 3 ） 操 作 方 法 （ 4 ） 质量 验 收 标 准 （ 5 ） 注 意 事 项技 术 交 底 单 施工单位： 填写日期 2025年 4 月8 日 KJ－186建设单 位 工食 堂 文 体 综 合单 位程大 楼工程部 位外 脚 手 架 搭 设 （ 落地 式 ）接 受 交底 人交 底 内 容 ：质安员：项目部配备一名质量安全员负责质量检查和安全检查。 ( 三 ) 、 机 具 准 备搭设和拆除所需机具主要有架子扳手、吊捶等均有架子工自备。三 、 脚 手 架 搭 设 施 工 工 艺（ 一 ） 、 落 地 式 脚 手 架 施 工 工 艺 ： （ 搭 设 位 置 ：1 、 7 轴 14.4 米 以 下 和 G轴 ） 。1、总的设计尺寸立杆纵距 1.5 米（局部有所调整，但均不...
