桥基础工程施工技术方案

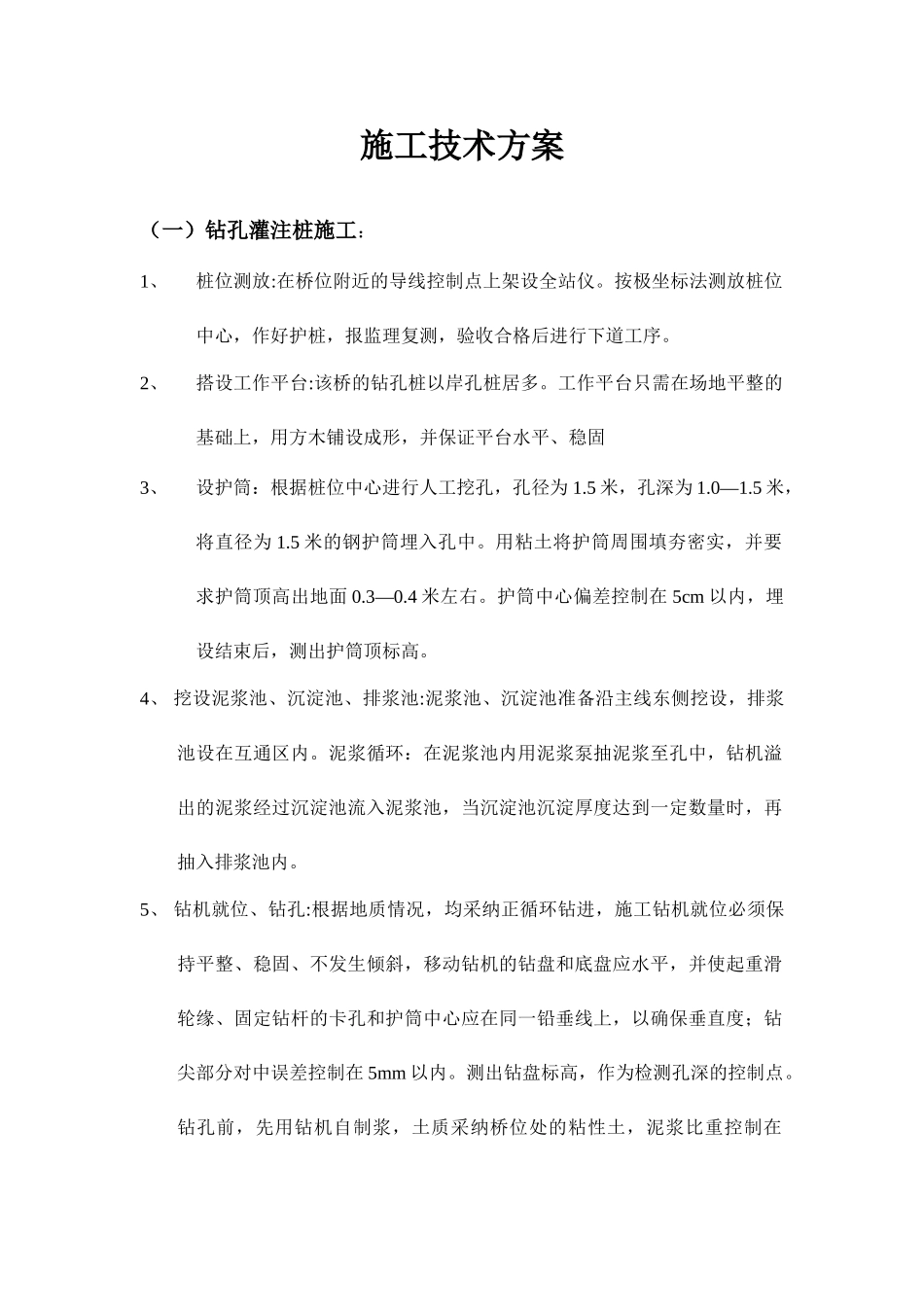

施工技术方案（一）钻孔灌注桩施工：1、桩位测放:在桥位附近的导线控制点上架设全站仪。按极坐标法测放桩位中心，作好护桩，报监理复测，验收合格后进行下道工序。2、搭设工作平台:该桥的钻孔桩以岸孔桩居多。工作平台只需在场地平整的基础上，用方木铺设成形，并保证平台水平、稳固 3、设护筒：根据桩位中心进行人工挖孔，孔径为 1.5 米，孔深为 1.0—1.5 米，将直径为 1.5 米的钢护筒埋入孔中。用粘土将护筒周围填夯密实，并要求护筒顶高出地面 0.3—0.4 米左右。护筒中心偏差控制在 5cm 以内，埋设结束后，测出护筒顶标高。4、 挖设泥浆池、沉淀池、排浆池:泥浆池、沉淀池准备沿主线东侧挖设，排浆池设在互通区内。泥浆循环：在泥浆池内用泥浆泵抽泥浆至孔中，钻机溢出的泥浆经过沉淀池流入泥浆池，当沉淀池沉淀厚度达到一定数量时，再抽入排浆池内。5、 钻机就位、钻孔:根据地质情况，均采纳正循环钻进，施工钻机就位必须保持平整、稳固、不发生倾斜，移动钻机的钻盘和底盘应水平，并使起重滑轮缘、固定钻杆的卡孔和护筒中心应在同一铅垂线上，以确保垂直度；钻尖部分对中误差控制在 5mm 以内。测出钻盘标高，作为检测孔深的控制点。钻孔前，先用钻机自制浆，土质采纳桥位处的粘性土，泥浆比重控制在1.1-1.3。钻孔起初，为防止钻杆顶端晃动幅度过大，应慢速钻进。在进尺2-3m 以后，以 40-60 转/分钟的速度钻进，并根据土质情况随时调整泥浆的比重、粘度、含砂率，以防塌孔等现象产生。钻孔作业采纳分班连续进行，并按“施记 0-001 表”做好原始记录。钻孔达到设计标高后，用孔规检查孔径，不小于设计直径，成孔的倾斜度小于桩长的 1%。自检合格后，报监理工程师检查。6、清孔：经监理工程师检查合格后，立即用换浆法进行清孔。在清孔排渣时保持孔内有 1.5m 左右的水头高度，以防止孔内的任何塌陷。清孔后，泥浆比重控制在 1.05-1.10，粘度 17-20S，含砂率小于 2%，泥浆沉淀厚度不大于30cm。7、钢筋笼的制作与安装：钢筋笼分七节制作，在制作时架空施工，以防止钢筋与泥土接触。钢筋如生锈较严重，应先进行除锈。焊接采纳二台 300 型电焊机，电流控制在 200A，防止电流过大而发生啃边现象。焊条应采纳结502 型或 506 型，以保证焊接强度。主筋采纳双面焊，焊缝长度不小于5d，且应饱满、光滑、无气泡，并及时去除焊渣。安装时，使用汽吊将钢筋笼垂直慢速下放，接头处采纳单面焊，保证焊接长度 10d。检测管采纳...
