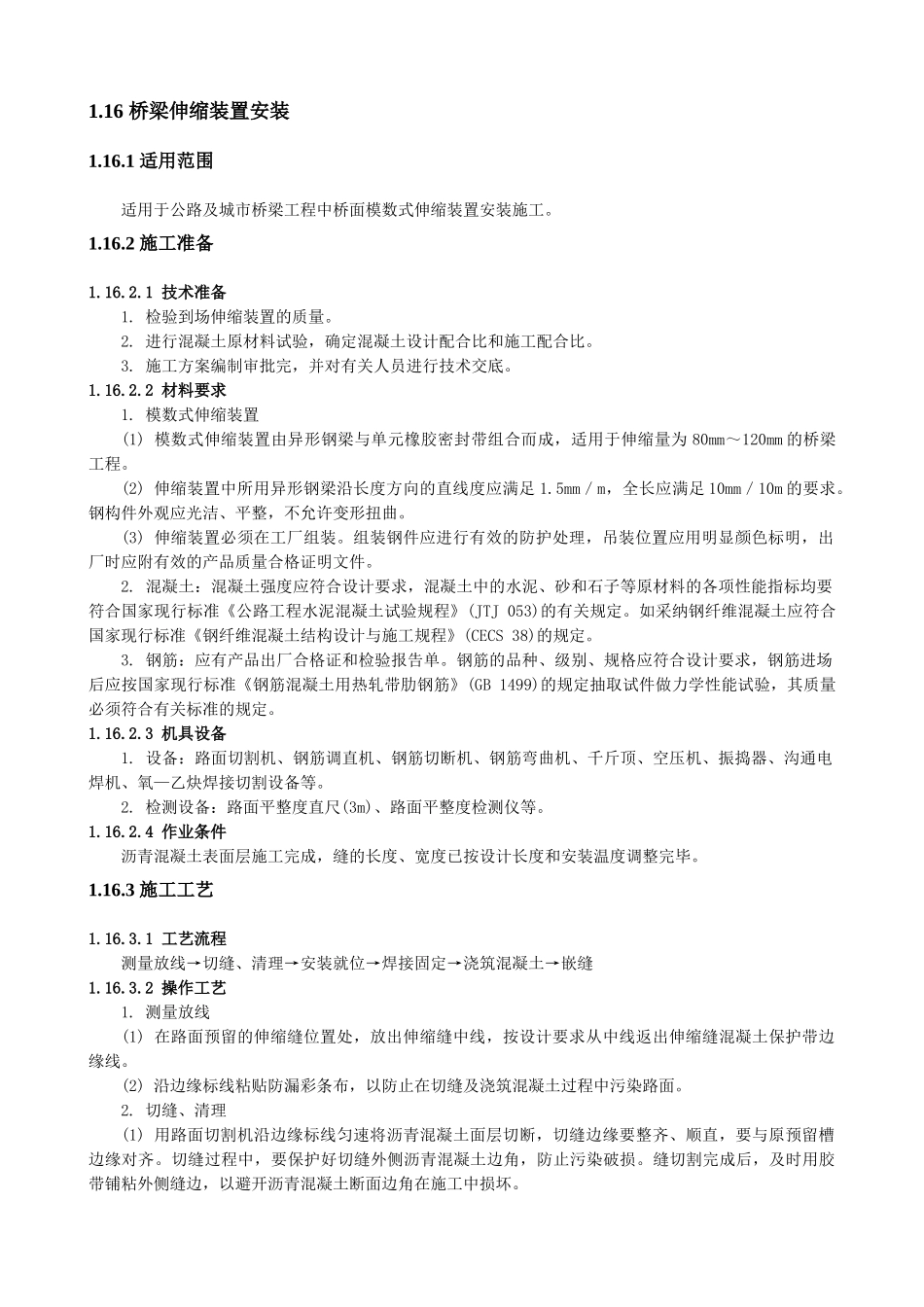

1.16 桥梁伸缩装置安装1.16.1 适用范围适用于公路及城市桥梁工程中桥面模数式伸缩装置安装施工。1.16.2 施工准备1.16.2.1 技术准备1. 检验到场伸缩装置的质量。2. 进行混凝土原材料试验，确定混凝土设计配合比和施工配合比。3. 施工方案编制审批完，并对有关人员进行技术交底。1.16.2.2 材料要求1. 模数式伸缩装置(1) 模数式伸缩装置由异形钢梁与单元橡胶密封带组合而成，适用于伸缩量为 80mm～120mm 的桥梁工程。(2) 伸缩装置中所用异形钢梁沿长度方向的直线度应满足 1.5mm／m，全长应满足 10mm／10m 的要求。钢构件外观应光洁、平整，不允许变形扭曲。(3) 伸缩装置必须在工厂组装。组装钢件应进行有效的防护处理，吊装位置应用明显颜色标明，出厂时应附有效的产品质量合格证明文件。2. 混凝土：混凝土强度应符合设计要求，混凝土中的水泥、砂和石子等原材料的各项性能指标均要符合国家现行标准《公路工程水泥混凝土试验规程》(JTJ 053)的有关规定。如采纳钢纤维混凝土应符合国家现行标准《钢纤维混凝土结构设计与施工规程》(CECS 38)的规定。3. 钢筋：应有产品出厂合格证和检验报告单。钢筋的品种、级别、规格应符合设计要求，钢筋进场后应按国家现行标准《钢筋混凝土用热轧带肋钢筋》(GB 1499)的规定抽取试件做力学性能试验，其质量必须符合有关标准的规定。1.16.2.3 机具设备1. 设备：路面切割机、钢筋调直机、钢筋切断机、钢筋弯曲机、千斤顶、空压机、振捣器、沟通电焊机、氧—乙炔焊接切割设备等。2. 检测设备：路面平整度直尺(3m)、路面平整度检测仪等。1.16.2.4 作业条件沥青混凝土表面层施工完成，缝的长度、宽度已按设计长度和安装温度调整完毕。1.16.3 施工工艺1.16.3.1 工艺流程测量放线→切缝、清理→安装就位→焊接固定→浇筑混凝土→嵌缝1.16.3.2 操作工艺1. 测量放线(1) 在路面预留的伸缩缝位置处，放出伸缩缝中线，按设计要求从中线返出伸缩缝混凝土保护带边缘线。(2) 沿边缘标线粘贴防漏彩条布，以防止在切缝及浇筑混凝土过程中污染路面。2. 切缝、清理(1) 用路面切割机沿边缘标线匀速将沥青混凝土面层切断，切缝边缘要整齐、顺直，要与原预留槽边缘对齐。切缝过程中，要保护好切缝外侧沥青混凝土边角，防止污染破损。缝切割完成后，及时用胶带铺粘外侧缝边，以避开沥青混凝土断面边角在施工中损坏。(2) 人工清除槽内填充物，并将槽内混凝土凿毛，用水冲洗并吹扫洁净。3. 安装就位(1) 安...
