桥梁工程13米板课程设计计算书

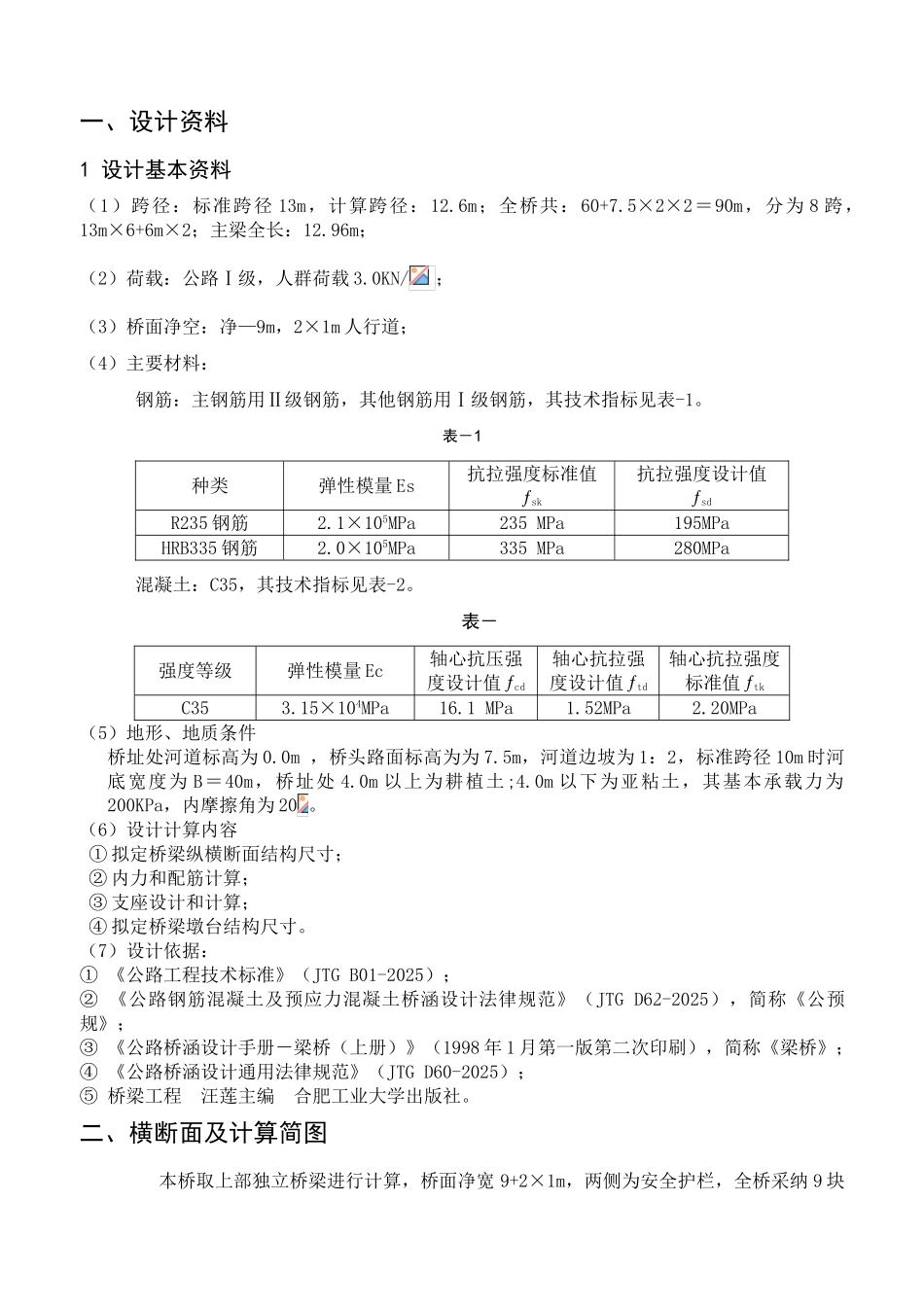

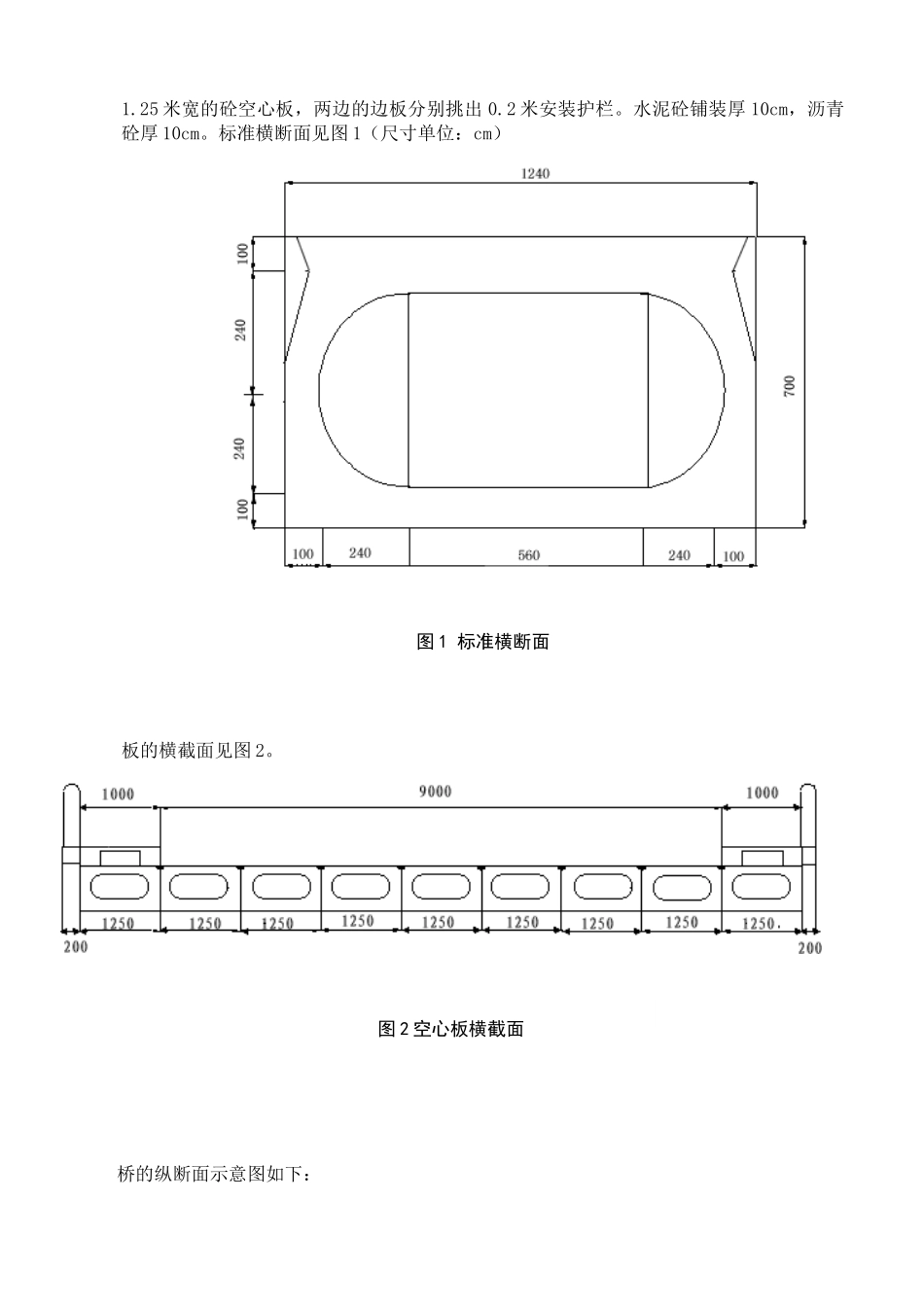

班级 ：土木五班 指导老师 ：汪 莲学号 ：20253342 陈菊香姓名 ：吴 劲 松 日期 ：08.03.12一、设计资料1 设计基本资料（1）跨径：标准跨径 13m，计算跨径：12.6m；全桥共：60+7.5×2×2＝90m，分为 8 跨，13m×6+6m×2；主梁全长：12.96m；（2）荷载：公路Ⅰ级，人群荷载 3.0KN/；（3）桥面净空：净—9m，2×1m 人行道；（4）主要材料：钢筋：主钢筋用Ⅱ级钢筋，其他钢筋用Ⅰ级钢筋，其技术指标见表-1。表－1种类弹性模量 Es抗拉强度标准值ƒsk抗拉强度设计值ƒsdR235 钢筋2.1×105MPa235 MPa195MPaHRB335 钢筋2.0×105MPa335 MPa280MPa混凝土：C35，其技术指标见表-2。表－强度等级弹性模量 Ec轴心抗压强度设计值 ƒcd轴心抗拉强度设计值 ƒtd轴心抗拉强度标准值 ƒtkC353.15×104MPa 16.1 MPa1.52MPa2.20MPa（5）地形、地质条件桥址处河道标高为 0.0m ，桥头路面标高为为 7.5m，河道边坡为 1：2，标准跨径 10m 时河底宽度为 B＝40m，桥址处 4.0m 以上为耕植土;4.0m 以下为亚粘土，其基本承载力为200KPa，内摩擦角为 20 。（6）设计计算内容 ① 拟定桥梁纵横断面结构尺寸；② 内力和配筋计算；③ 支座设计和计算；④ 拟定桥梁墩台结构尺寸。（7）设计依据：① 《公路工程技术标准》（JTG B01-2025）；② 《公路钢筋混凝土及预应力混凝土桥涵设计法律规范》（JTG D62-2025），简称《公预规》；③ 《公路桥涵设计手册－梁桥（上册）》（1998 年 1 月第一版第二次印刷），简称《梁桥》；④ 《公路桥涵设计通用法律规范》（JTG D60-2025）；⑤ 桥梁工程 汪莲主编 合肥工业大学出版社。二、横断面及计算简图本桥取上部独立桥梁进行计算，桥面净宽 9+2×1m，两侧为安全护栏，全桥采纳 9 块1.25 米宽的砼空心板，两边的边板分别挑出 0.2 米安装护栏。水泥砼铺装厚 10cm，沥青砼厚 10cm。标准横断面见图 1（尺寸单位：cm） 图 1 标准横断面板的横截面见图 2。图 2 空心板横截面桥的纵断面示意图如下：图 3 大桥纵断面图空心板的标准跨径为 13m，计算跨径 l＝12.6m。空心板的具体构造见附图。三、横向分布系数的计算1 铰接板法计算采纳铰结板法计算弯矩及 L/4 截面至跨中截面剪力的（1） 截面抗弯惯性距 空心板是上下对称截面，行心轴位于截面中心，故其抗弯惯矩为：＝（2） 计算截面抗扭惯性矩将空心板的截面转换成下图 4 中虚线所示的形式。 图 4 空心板简化...
