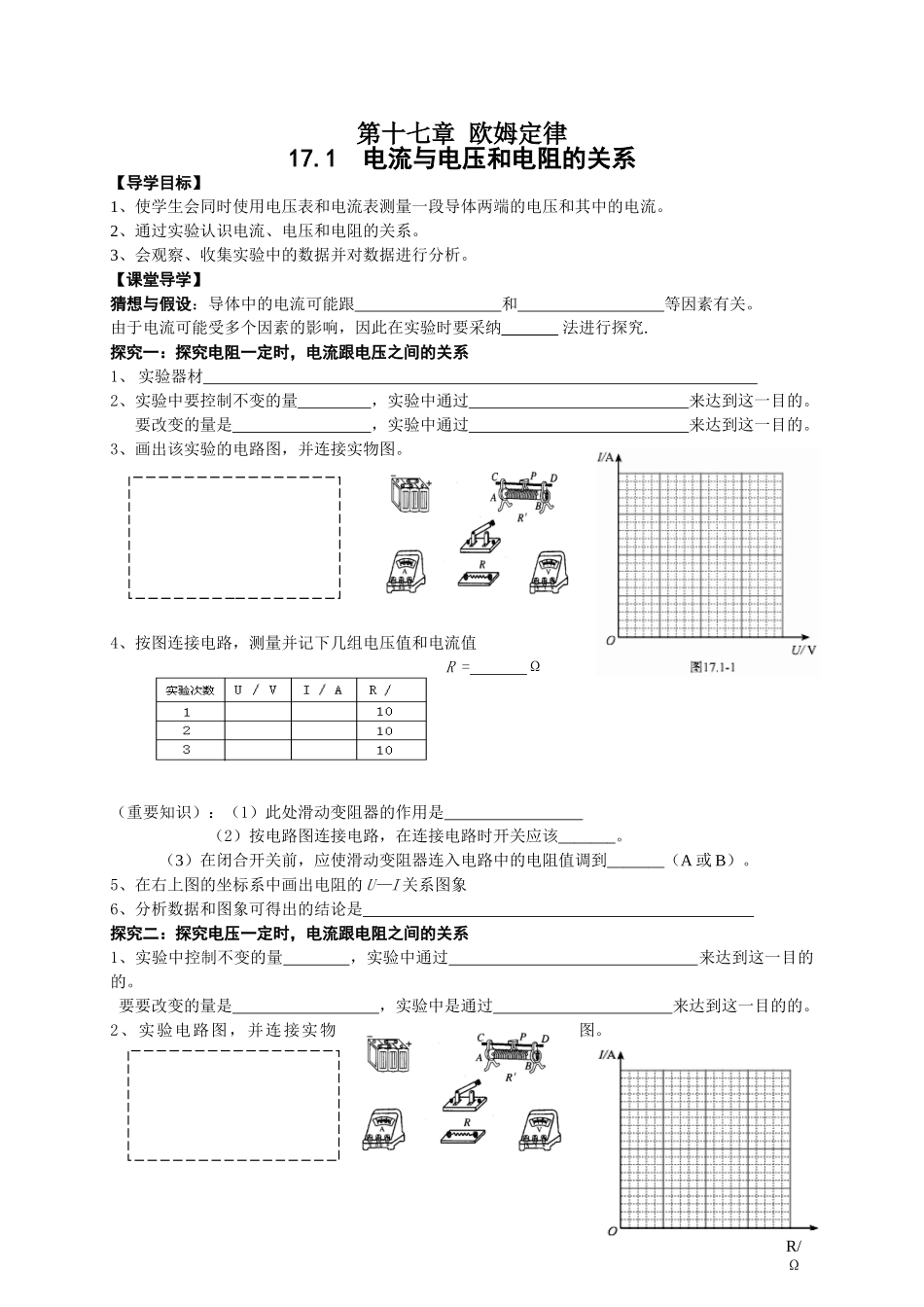

第十七章 欧姆定律17.1 电流与电压和电阻的关系【导学目标】1、使学生会同时使用电压表和电流表测量一段导体两端的电压和其中的电流。2、通过实验认识电流、电压和电阻的关系。3、会观察、收集实验中的数据并对数据进行分析。【课堂导学】猜想与假设：导体中的电流可能跟 和 等因素有关。由于电流可能受多个因素的影响，因此在实验时要采纳 法进行探究.探究一：探究电阻一定时，电流跟电压之间的关系1、 实验器材 2、实验中要控制不变的量 ，实验中通过 来达到这一目的。要改变的量是 ，实验中通过 来达到这一目的。3、画出该实验的电路图，并连接实物图。 4、按图连接电路，测量并记下几组电压值和电流值R = Ω（重要知识）：（1）此处滑动变阻器的作用是 （2）按电路图连接电路，在连接电路时开关应该_______。 （3）在闭合开关前，应使滑动变阻器连入电路中的电阻值调到_______（A 或 B）。5、在右上图的坐标系中画出电阻的 U—I 关系图象6、分析数据和图象可得出的结论是 探究二：探究电压一定时，电流跟电阻之间的关系1、实验中控制不变的量 ，实验中通过 来达到这一目的的。要要改变的量是 ，实验中是通过 来达到这一目的的。2、实验电路图，并连接实物图。R/Ω3、按图连接电路，测量并记下几组电阻值和电流值U = V（重要知识）：此处滑动变阻器的作用是 4、在右上图的坐标系中画出电阻的 R—I 关系图象5、分析数据可得出的结论是 【课堂小结】电流、电压、电阻的关系可表示为： 【练一练】1、一段导体两端电压是 4V，通过导体的电流是 1A，若导体两端电压变为 2V时，通过导体中的电流是 A。2、某同学在探究“电阻上的电流跟两端电压的关系”时，发现通过电阻 a、b的电流随电压变化情况如图所示，则下列结论与图象相符的是（ ）A．电阻一定时，电流随着电压的增大而减小 B．电压相同时，阻值大的电阻通过的电流大C．电流相同时，阻值小的电阻两端的电压大 D．两电阻阻值的关系是 Ra＞Rb 3、在探究电流与电压、电阻的关系的实验中，小明根据实验数据画出了如图所示的一个图像，下列结论正确的是（ ）A、电阻一定时，电流随电压的增大而增大B、电阻一定时，电压随电流的增大而增大C、电压一定时，电流随电阻的增大而减小D、电压一定时，电阻随电流的增大而减小4、小明用控制变量法探究电流与电阻的关系时，电路如图所示，在实验中，当 A，B 两点间的电阻由 5Ω 换成 10Ω 时，他下一步应实行...
