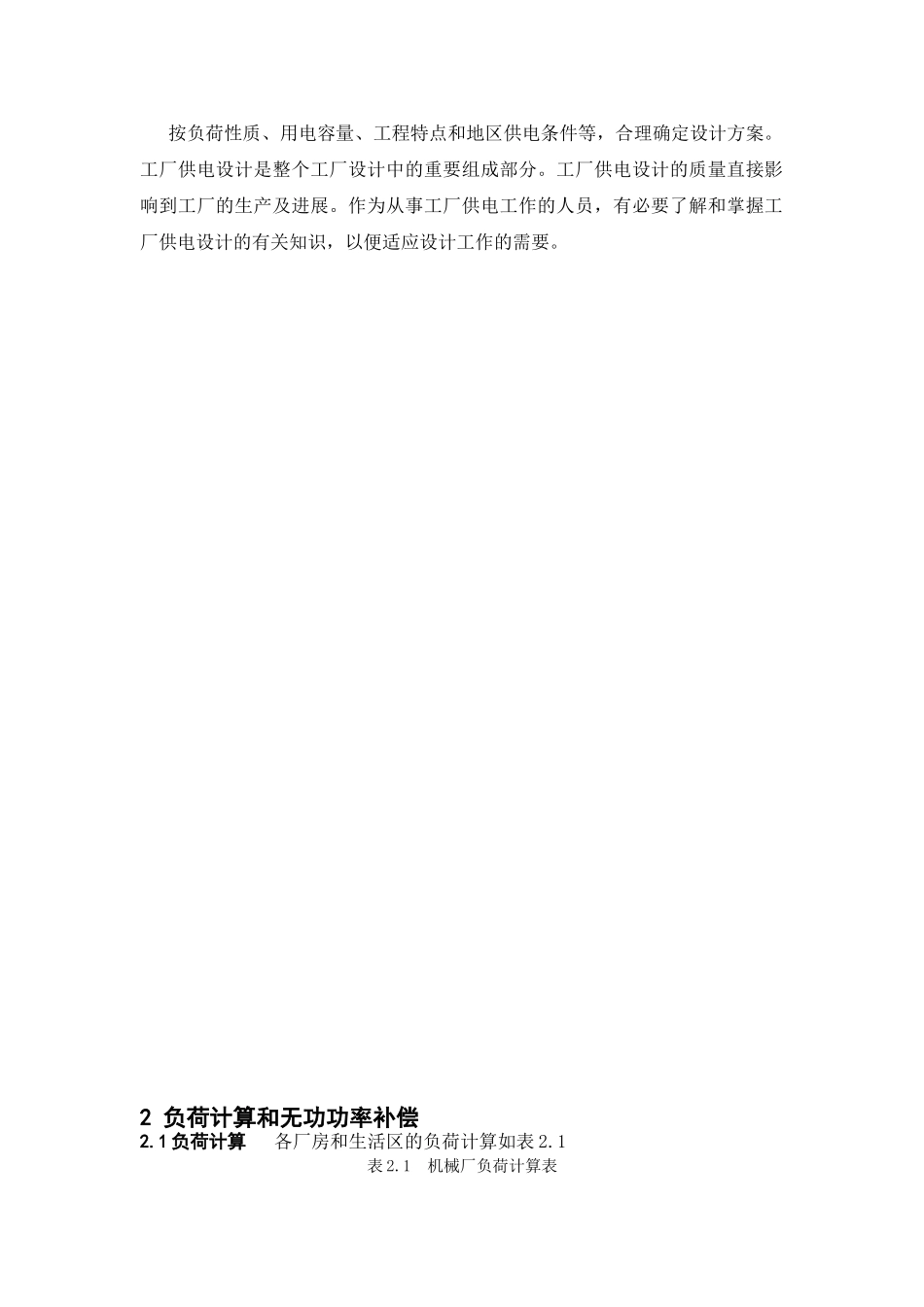

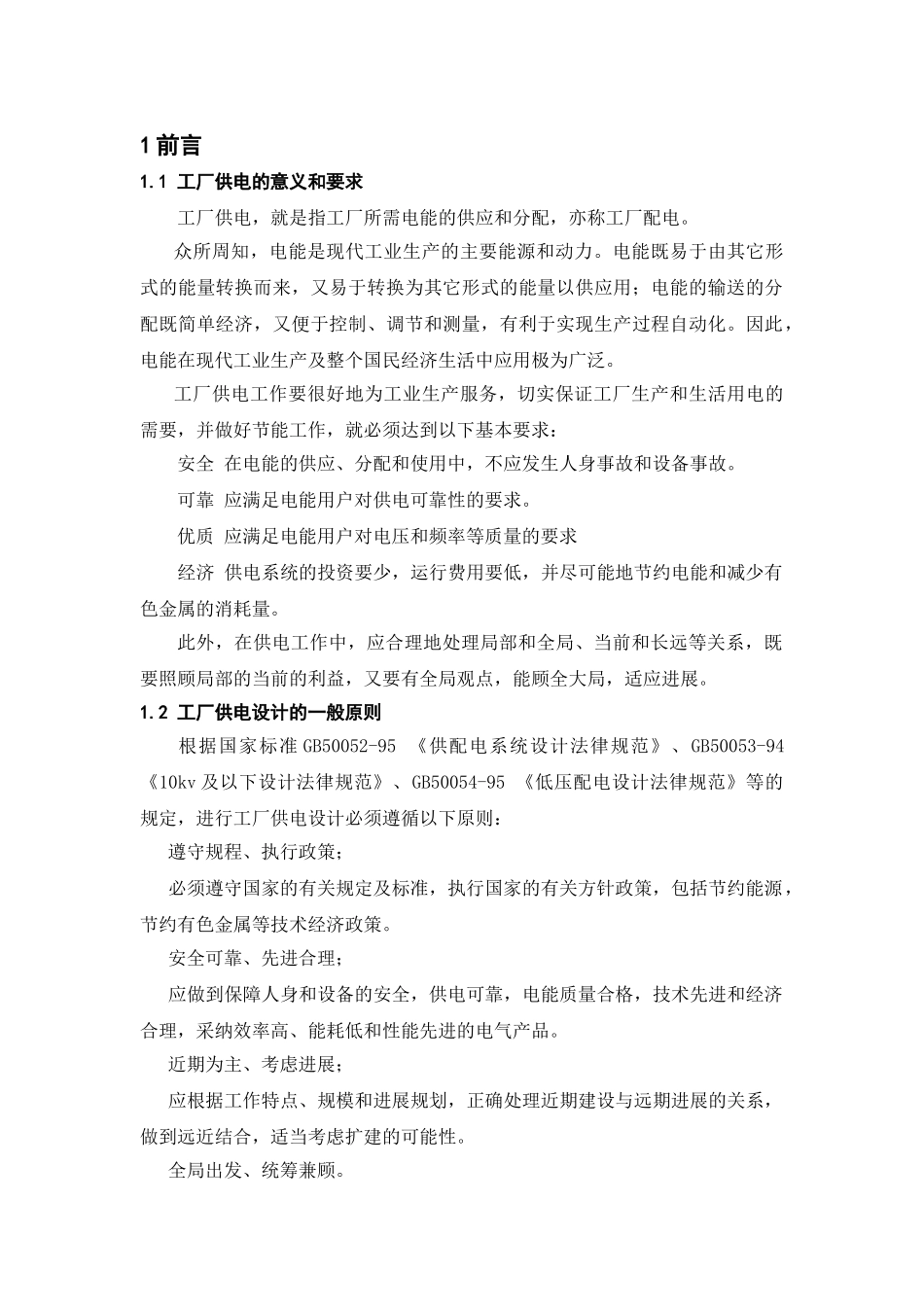

1 前言1.1 工厂供电的意义和要求 工厂供电，就是指工厂所需电能的供应和分配，亦称工厂配电。众所周知，电能是现代工业生产的主要能源和动力。电能既易于由其它形式的能量转换而来，又易于转换为其它形式的能量以供应用；电能的输送的分配既简单经济，又便于控制、调节和测量，有利于实现生产过程自动化。因此，电能在现代工业生产及整个国民经济生活中应用极为广泛。工厂供电工作要很好地为工业生产服务，切实保证工厂生产和生活用电的需要，并做好节能工作，就必须达到以下基本要求： 安全 在电能的供应、分配和使用中，不应发生人身事故和设备事故。 可靠 应满足电能用户对供电可靠性的要求。 优质 应满足电能用户对电压和频率等质量的要求 经济 供电系统的投资要少，运行费用要低，并尽可能地节约电能和减少有色金属的消耗量。此外，在供电工作中，应合理地处理局部和全局、当前和长远等关系，既要照顾局部的当前的利益，又要有全局观点，能顾全大局，适应进展。1.2 工厂供电设计的一般原则根据国家标准 GB50052-95 《供配电系统设计法律规范》、GB50053-94 《10kv 及以下设计法律规范》、GB50054-95 《低压配电设计法律规范》等的规定，进行工厂供电设计必须遵循以下原则： 遵守规程、执行政策； 必须遵守国家的有关规定及标准，执行国家的有关方针政策，包括节约能源，节约有色金属等技术经济政策。 安全可靠、先进合理； 应做到保障人身和设备的安全，供电可靠，电能质量合格，技术先进和经济合理，采纳效率高、能耗低和性能先进的电气产品。 近期为主、考虑进展； 应根据工作特点、规模和进展规划，正确处理近期建设与远期进展的关系，做到远近结合，适当考虑扩建的可能性。 全局出发、统筹兼顾。 按负荷性质、用电容量、工程特点和地区供电条件等，合理确定设计方案。工厂供电设计是整个工厂设计中的重要组成部分。工厂供电设计的质量直接影响到工厂的生产及进展。作为从事工厂供电工作的人员，有必要了解和掌握工厂供电设计的有关知识，以便适应设计工作的需要。2 负荷计算和无功功率补偿2.1 负荷计算 各厂房和生活区的负荷计算如表 2.1表 2.1 机械厂负荷计算表编号名称类别容量系数计 算 负 荷1铸造车间动力2500.320.691.058083.9照明80.781.006.20小计25886.283.91201832锻压车间动力2800.290.621.30 81.2102.8照明90.751.006.80小计28988102.81352053金工车间动力2700.290.621.378.399.1照明70.81...
