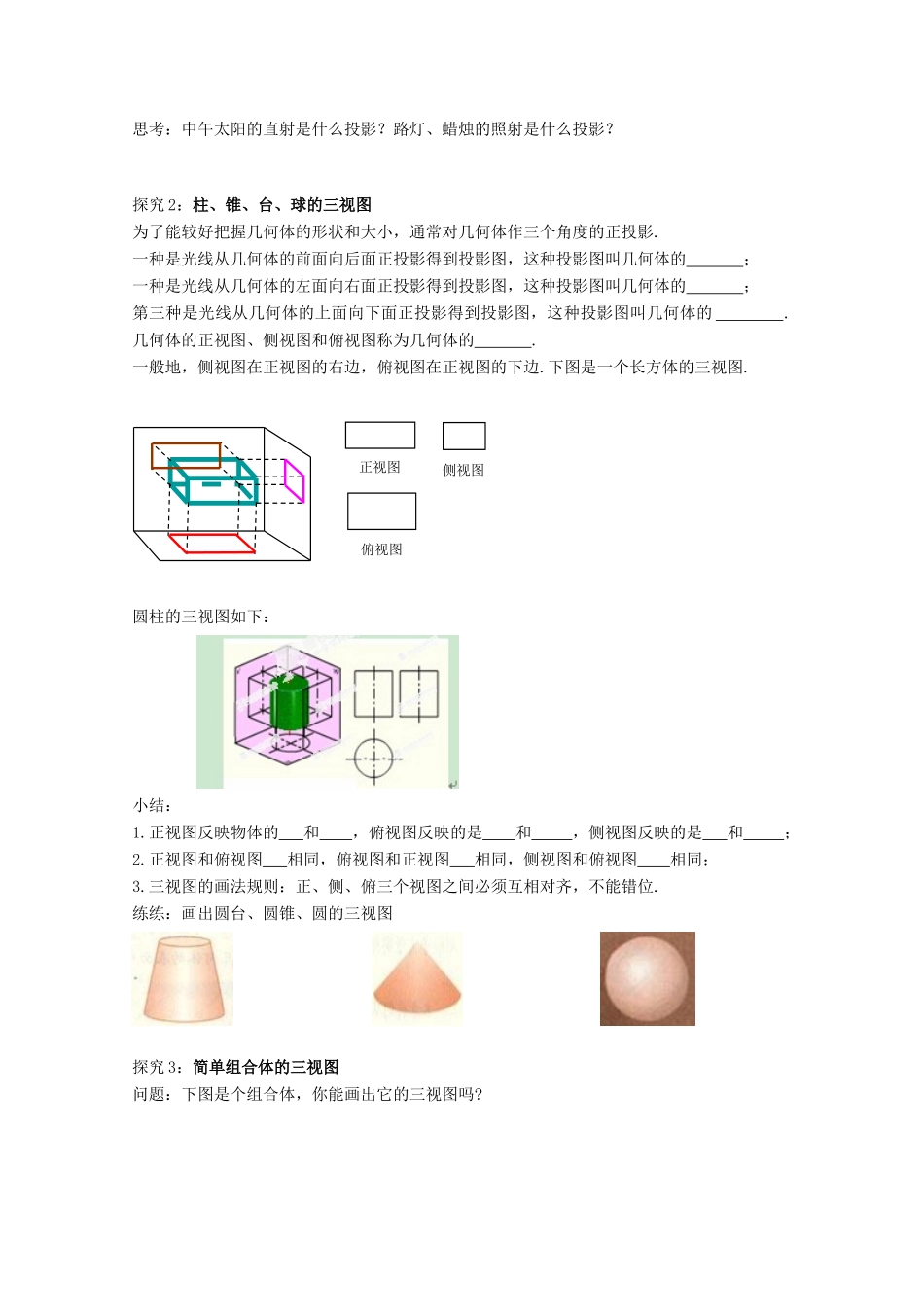

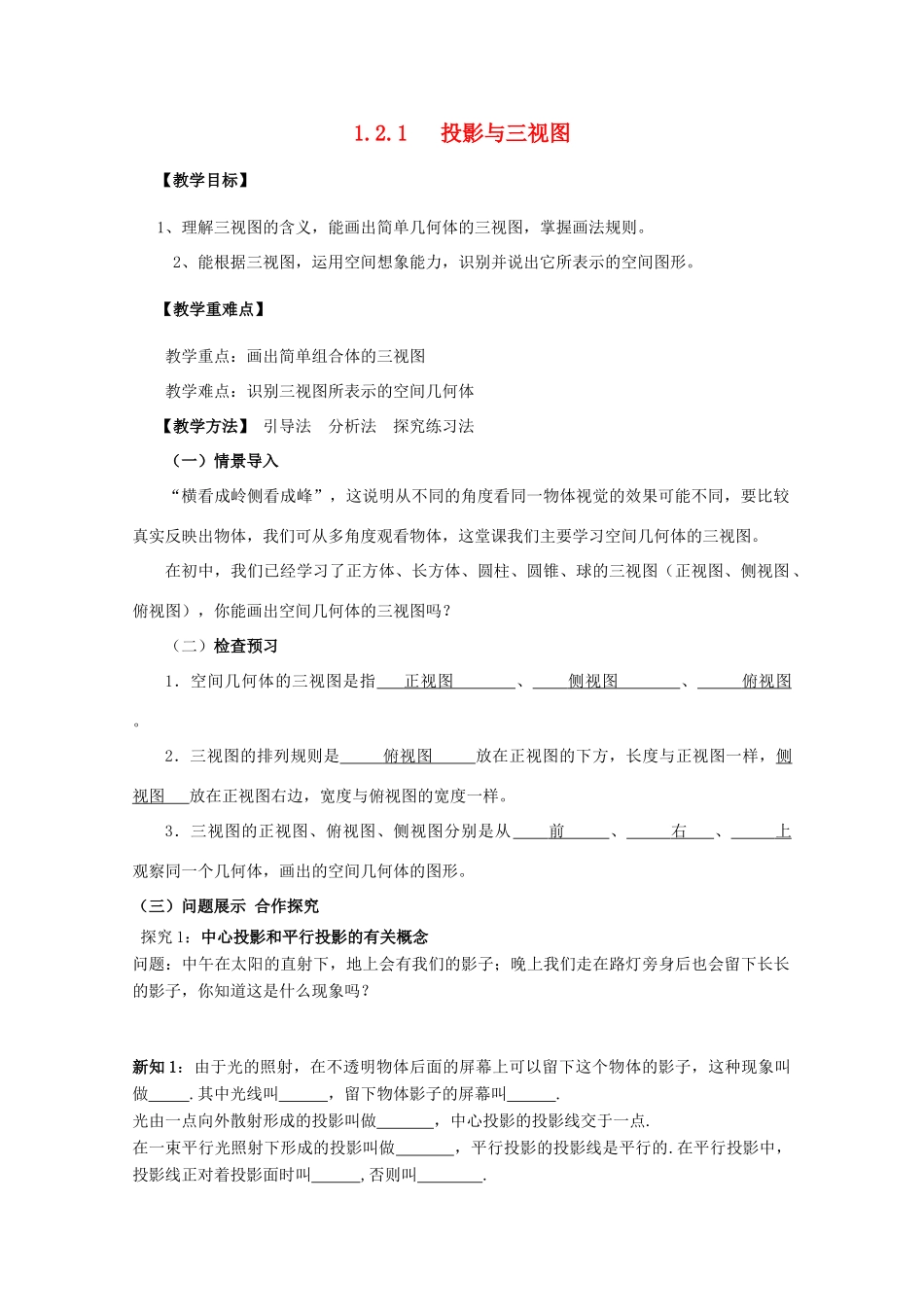

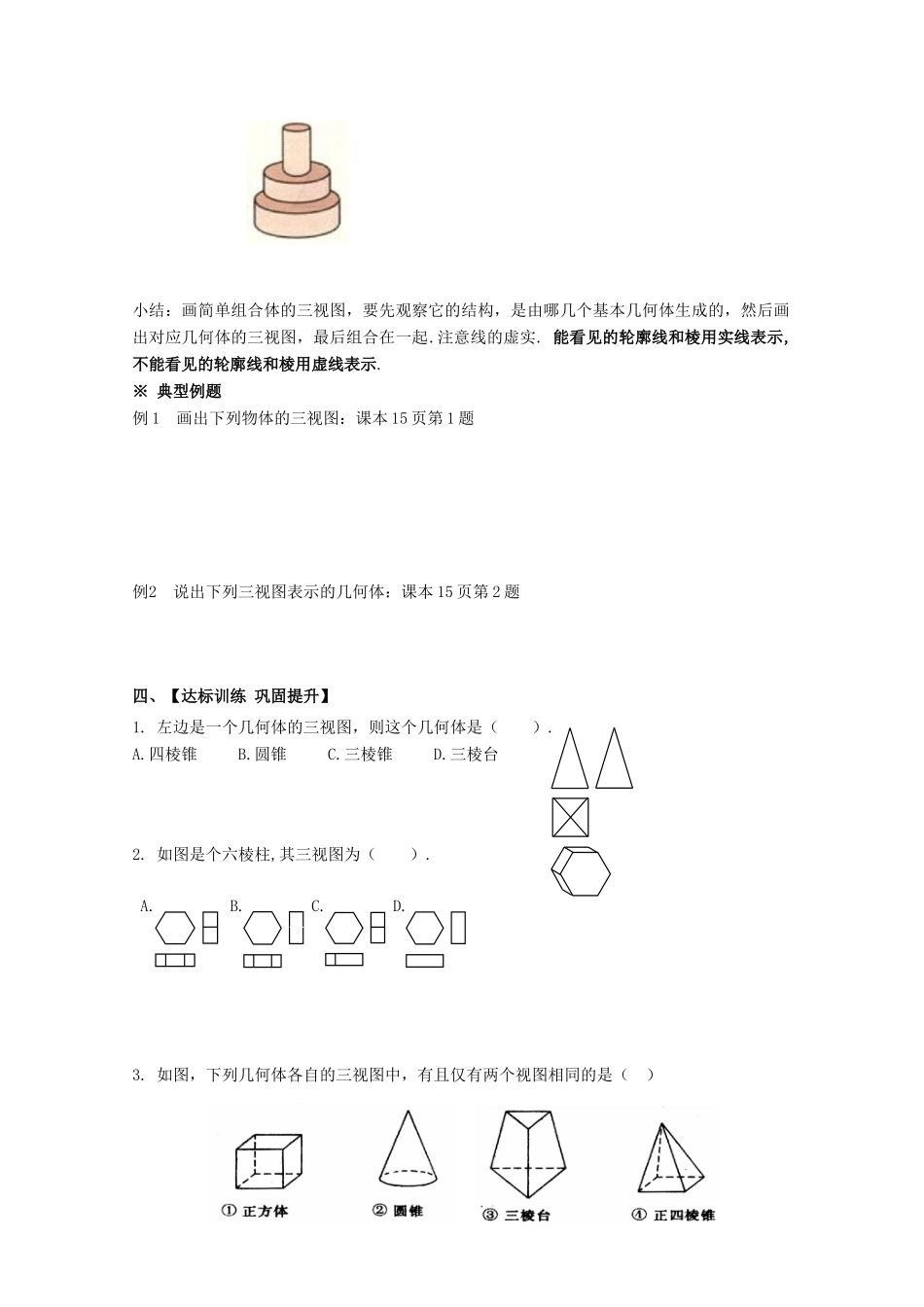

1.2.1 投影与三视图【教学目标】 1、理解三视图的含义，能画出简单几何体的三视图，掌握画法规则。 2、能根据三视图，运用空间想象能力，识别并说出它所表示的空间图形。 【教学重难点】教学重点：画出简单组合体的三视图教学难点：识别三视图所表示的空间几何体 【教学方法】 引导法 分析法 探究练习法（一）情景导入“横看成岭侧看成峰”，这说明从不同的角度看同一物体视觉的效果可能不同，要比较真实反映出物体，我们可从多角度观看物体，这堂课我们主要学习空间几何体的三视图。在初中，我们已经学习了正方体、长方体、圆柱、圆锥、球的三视图（正视图、侧视图 、俯视图），你能画出空间几何体的三视图吗？（二）检查预习1．空间几何体的三视图是指 正视图 、 侧视图 、 俯视图 。2．三视图的排列规则是 俯视图 放在正视图的下方，长度与正视图一样，侧视图 放在正视图右边，宽度与俯视图的宽度一样。3．三视图的正视图、俯视图、侧视图分别是从 前 、 右 、 上 观察同一个几何体，画出的空间几何体的图形。（三）问题展示 合作探究 探究 1：中心投影和平行投影的有关概念问题：中午在太阳的直射下，地上会有我们的影子；晚上我们走在路灯旁身后也会留下长长的影子，你知道这是什么现象吗？新知 1：由于光的照射，在不透明物体后面的屏幕上可以留下这个物体的影子，这种现象叫做 .其中光线叫 ，留下物体影子的屏幕叫 .光由一点向外散射形成的投影叫做 ，中心投影的投影线交于一点.在一束平行光照射下形成的投影叫做 ，平行投影的投影线是平行的.在平行投影中，投影线正对着投影面时叫 ,否则叫 . 思考：中午太阳的直射是什么投影？路灯、蜡烛的照射是什么投影？探究 2：柱、锥、台、球的三视图为了能较好把握几何体的形状和大小，通常对几何体作三个角度的正投影.一种是光线从几何体的前面向后面正投影得到投影图，这种投影图叫几何体的 ；一种是光线从几何体的左面向右面正投影得到投影图，这种投影图叫几何体的 ；第三种是光线从几何体的上面向下面正投影得到投影图，这种投影图叫几何体的 .几何体的正视图、侧视图和俯视图称为几何体的 .一般地，侧视图在正视图的右边，俯视图在正视图的下边.下图是一个长方体的三视图.圆柱的三视图如下：小结：1.正视图反映物体的 和 ，俯视图反映的是 和 ，侧视图反映的是 和 ；2.正视图和俯视图 相同，俯视图和正视图 相同，侧视图和俯视图 相同；3....
