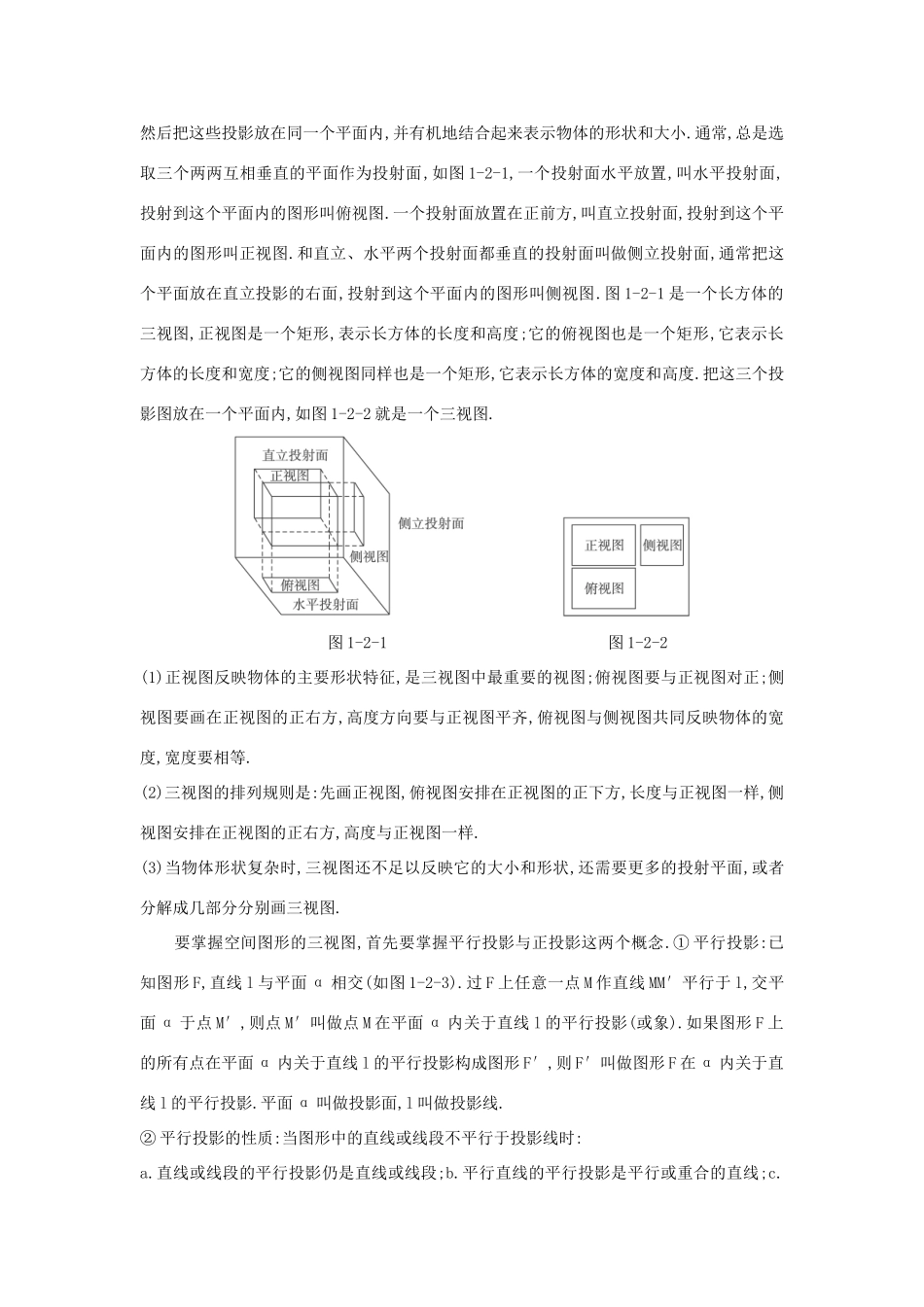

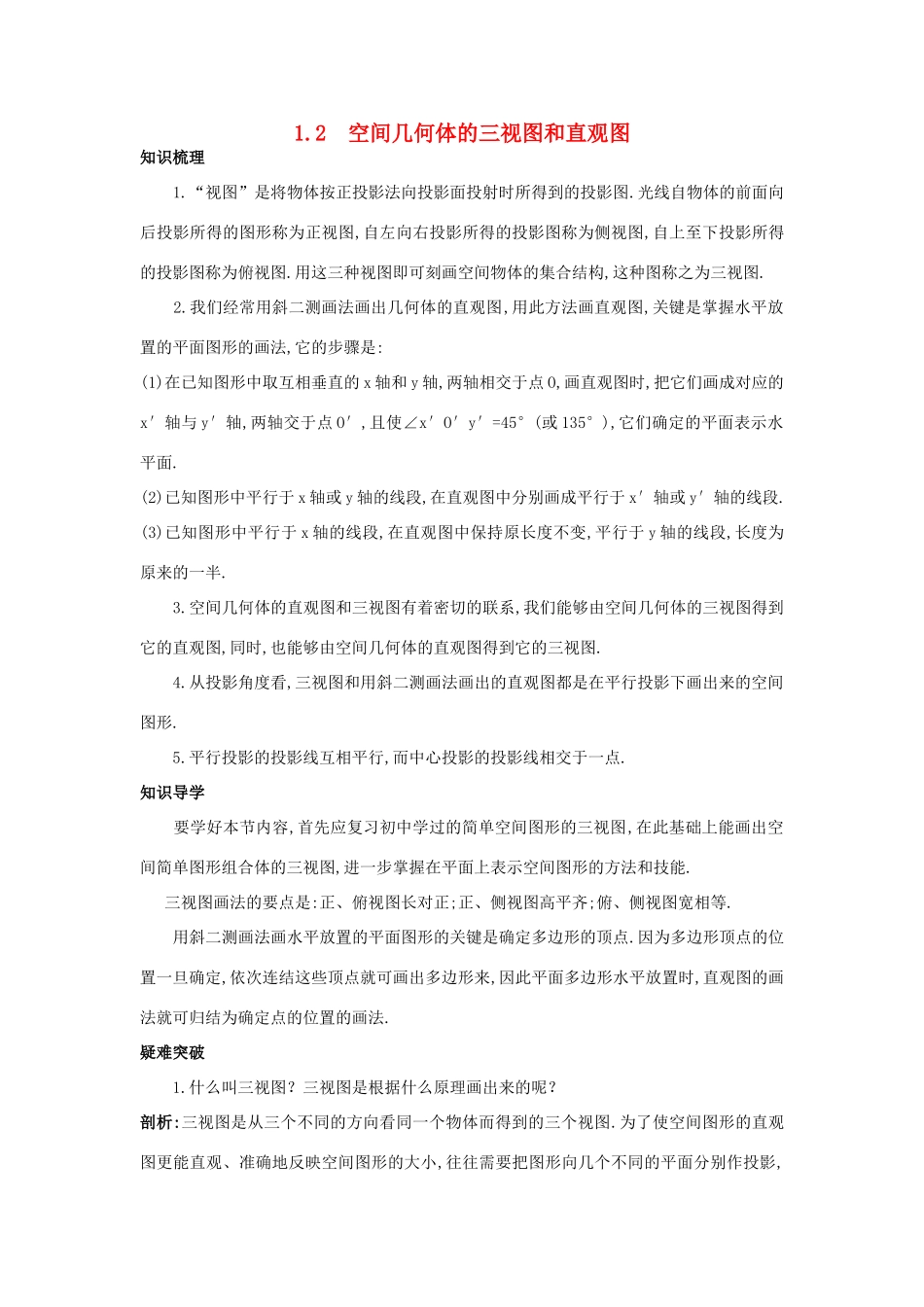

1.2 空间几何体的三视图和直观图知识梳理 1.“视图”是将物体按正投影法向投影面投射时所得到的投影图.光线自物体的前面向后投影所得的图形称为正视图,自左向右投影所得的投影图称为侧视图,自上至下投影所得的投影图称为俯视图.用这三种视图即可刻画空间物体的集合结构,这种图称之为三视图. 2.我们经常用斜二测画法画出几何体的直观图,用此方法画直观图,关键是掌握水平放置的平面图形的画法,它的步骤是:(1)在已知图形中取互相垂直的 x 轴和 y 轴,两轴相交于点 O,画直观图时,把它们画成对应的x′轴与 y′轴,两轴交于点 O′,且使∠x′O′y′=45°(或 135°),它们确定的平面表示水平面.(2)已知图形中平行于 x 轴或 y 轴的线段,在直观图中分别画成平行于 x′轴或 y′轴的线段.(3)已知图形中平行于 x 轴的线段,在直观图中保持原长度不变,平行于 y 轴的线段,长度为原来的一半. 3.空间几何体的直观图和三视图有着密切的联系,我们能够由空间几何体的三视图得到它的直观图,同时,也能够由空间几何体的直观图得到它的三视图. 4.从投影角度看,三视图和用斜二测画法画出的直观图都是在平行投影下画出来的空间图形. 5.平行投影的投影线互相平行,而中心投影的投影线相交于一点.知识导学 要学好本节内容,首先应复习初中学过的简单空间图形的三视图,在此基础上能画出空间简单图形组合体的三视图,进一步掌握在平面上表示空间图形的方法和技能. 三视图画法的要点是:正、俯视图长对正;正、侧视图高平齐;俯、侧视图宽相等. 用斜二测画法画水平放置的平面图形的关键是确定多边形的顶点.因为多边形顶点的位置一旦确定,依次连结这些顶点就可画出多边形来,因此平面多边形水平放置时,直观图的画法就可归结为确定点的位置的画法.疑难突破 1.什么叫三视图？三视图是根据什么原理画出来的呢？剖析:三视图是从三个不同的方向看同一个物体而得到的三个视图.为了使空间图形的直观图更能直观、准确地反映空间图形的大小,往往需要把图形向几个不同的平面分别作投影,然后把这些投影放在同一个平面内,并有机地结合起来表示物体的形状和大小.通常,总是选取三个两两互相垂直的平面作为投射面,如图 1-2-1,一个投射面水平放置,叫水平投射面,投射到这个平面内的图形叫俯视图.一个投射面放置在正前方,叫直立投射面,投射到这个平面内的图形叫正视图.和直立、水平两个投射面都垂直的投射面叫做侧立投射面,通常把这个平面放在直立投影的右面,投射到这个平面内的图形...
